一、简介

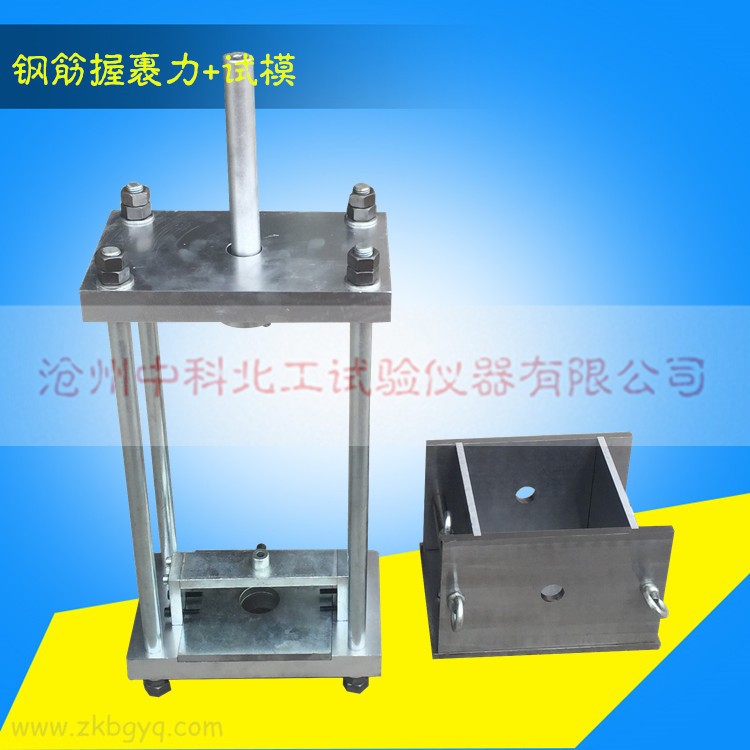

该装置与30吨/60吨/100吨万能试验机配合使用，用来测试混凝土对钢筋握裹力大小的试验装置。具有操作简单，安装方便，无须调整的特点。
二、技术参数
1、试件尺寸：150×150×150mm；
2、千分表：0～1±0.001 mm；
3、外形尺寸：589×250×150mm；
4、重量：24Kg
三、操作步骤：
1、将钢筋与混凝土一同成型，养护。
2、将百分表安装在钢筋高出混凝土较少一端，固定牢固。
3、将试块安置在该装置上，钢筋高出混凝土端面较长一端，通过装置的下端中心孔。
4、将该装置安装在万能机上下钳口中间，使其上钳口夹紧装置上端，下钳口夹紧试块上的钢筋。
5、操作万能试验机，使其做拉伸试验。
6、当千分表达到试验规定变形距离后，记录万能机显示数值，该力值即所测得的钢筋握裹力数值。
