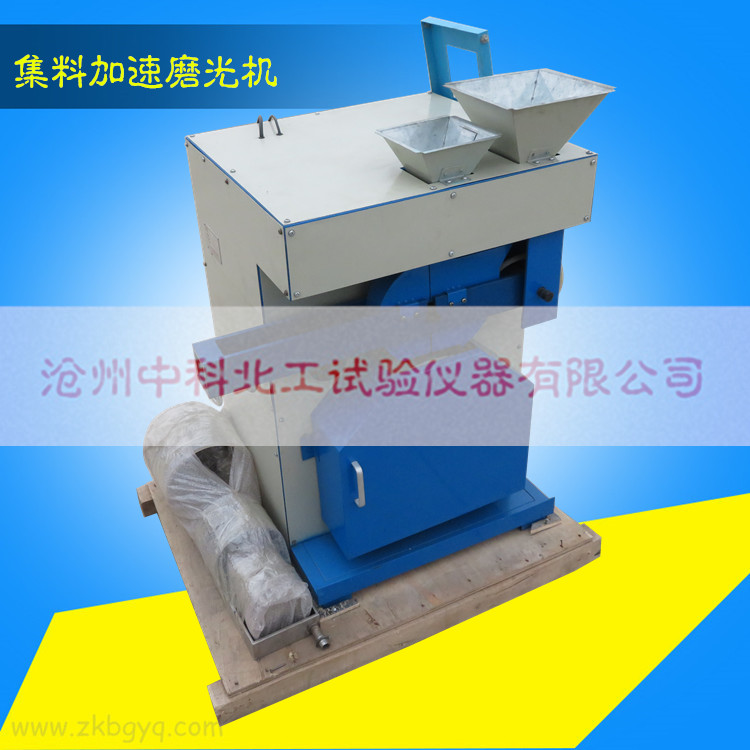

集料加速磨光机
更新：2018/2/25 14:12:48 点击：
介绍
一、用途本仪器适用于室内模拟汽车轮胎对公路路面的磨光作用，通过对路面所用骨料进行加速磨光，借以测得骨料的磨光值，以评价骨料的抗磨光性能，从而为选用合适的面层骨料辅助不同摩擦系数要求的路段以及为合理开发利用石料资源提供科学依据，为缩短防滑路面的研究周期创造条件，为研究优质人造骨料提供技术参考，JM-III型加速磨光机是按国家行业标准JTG E42-2005《公路工程集料试验规程》T0321-2005技术标准，并吸取国外同类机型的优点而制造的，整机结构紧凑，溜砂、溜水均匀准确，设有转数控制装置，是替代进口同类产品的理想机型。
二、结构
1、传动机构：包括电机、同步齿轮、橡胶轮总成等，用于传递动力、改变速比。
2、道路轮装置：用于安装试件14块。
3、溜砂装置：由贮砂斗、支架和溜砂机构组成，用于贮磨料和控制溜砂。
4、供水系统：包括贮水支架、供水器皿、流量计、水管、用于控制流水量。
5、荷载调整机构：包括手轮、凸轮、用以支撑配重、调节橡胶轮与道路轮之间的压力。
6、配重装置：包括杠杆，配重及护罩等，用于保证对道路轮的规定压力。
7、试模：用于制造石料磨光试件。
8、电器控制装置：用于控制道路轮所需转动圈数及送砂量多少。
三、技术参数
1、电源电压 AC380V 50HZ
2、道路轮转速 320±5转/分
3、橡胶轮对道路轮上试件总压力 725±10N
4、橡胶轮：φ200×44mm 硬度 69IRHD±3IRHD
其中：标记C橡胶轮用于磨粗砂，标记X橡胶轮用于磨细砂
5、金刚砂 （30号棕刚玉、280号绿碳化硅）
