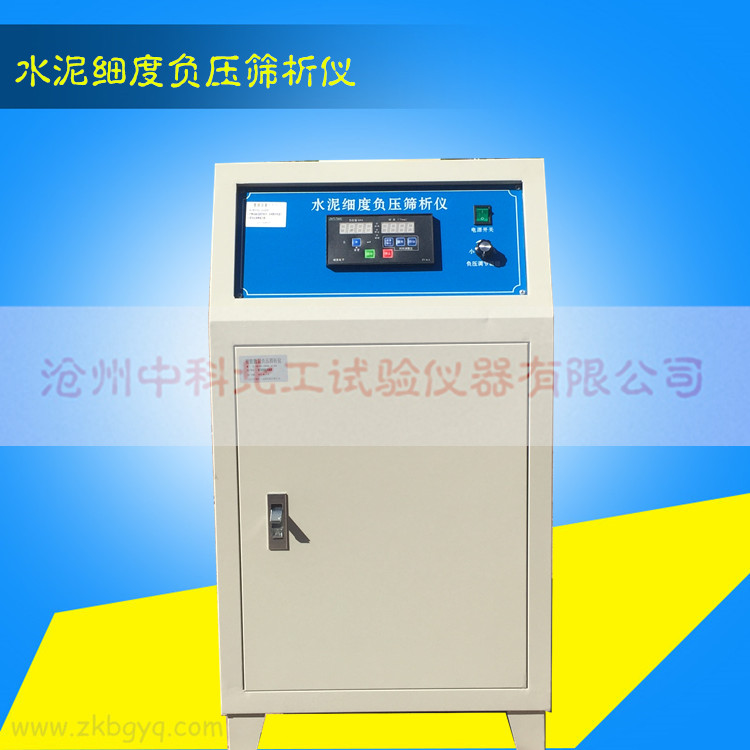

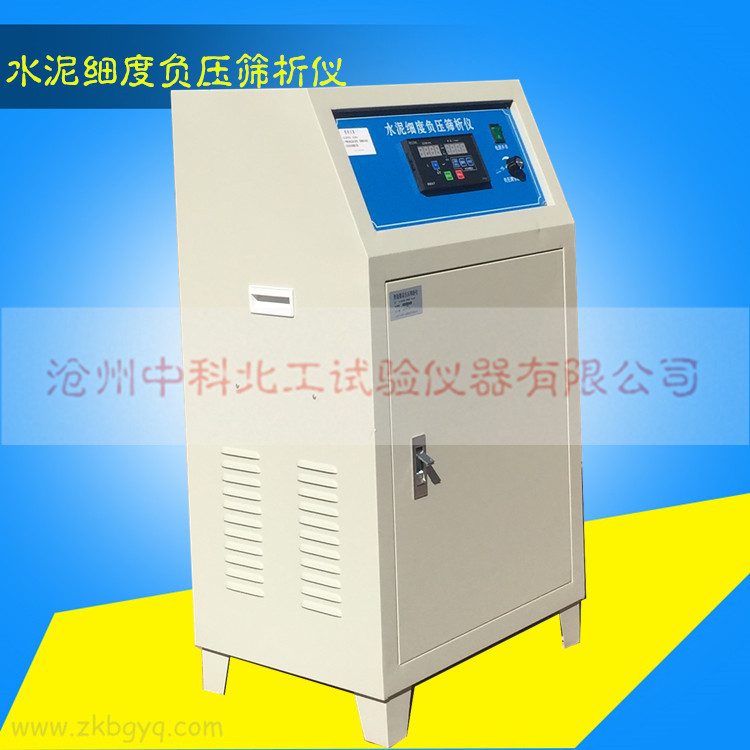

FYS-150B型智能数显负压筛析仪
一、用途
该负压筛析仪是按照国家标准GB1345-91《水泥细度检测方法0.08mm筛筛析仪》进行筛析检验的专业仪器。具有结构简单.操作方便.降低能耗等特点，是水泥厂建筑公司以及拥有水泥专业的科学研究院所和大专院校必备的仪器。
二、技术参数
1、筛析测试细度：1mm---0.030mm
2、筛析自控时间：随意设定，控制可调范围0-6min
3、工作负压可调范围：﹣4000—6000pa（数显版为：4.0-6.0）
4、喷嘴转速：30 误差2rmp
5、喷嘴口与筛网距离：2—8mm
6、加入水泥试样：10g—25g
7、电源电压：～220v
8、功率：900W或1200W
9、工作噪音：＜75dB
三、结构原理
负压筛析仪主要由箱体、筛座、吸尘器、旋风收尘装置和数显时间控制器等组成。
箱体是仪器的主要结构，所有零部件均安装在箱体内。
筛座内装有同步电机、喷嘴、硬管等，上面按放试验筛及筛盖，硬管下端以软管与旋风筒进气口相接，另外还有小口用软管接在负压表上。
吸尘器作为负压源，吸口接在旋风筒出气口上，其电机可经面板上的调压旋钮进行无极调速，以便随时改变仪器的工作负压。

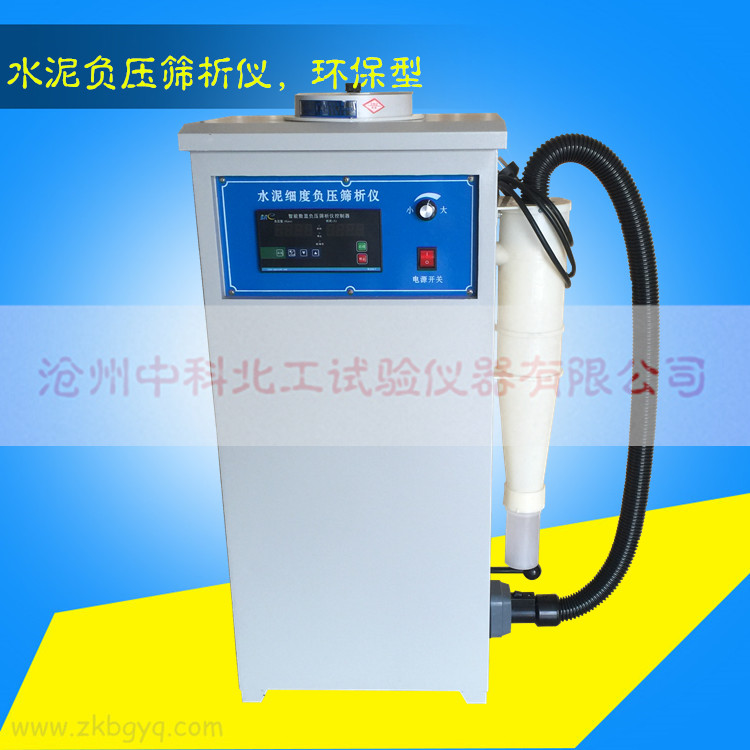

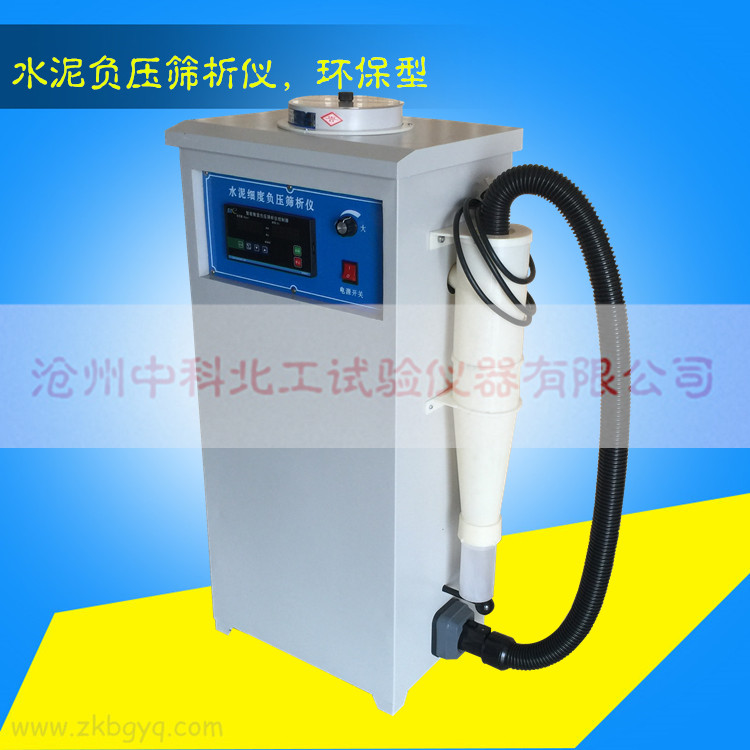

旋风收尘装置由旋风筒和收尘瓶组成，旋风筒的配置大大提高了收尘效率，使95%的水泥粉尘落入瓶，从而减少吸尘器的清灰次数。
数显时间控制器由数字显示屏和定时器构成，一方面将工作时间显示出来，另一方面使仪器能在所定时自动停下来。
负压筛析仪启动后，吸尘器和同步电机开始工作，使得筛座内保持在负压状态下，试验筛上面的待测水泥细粉在喷嘴喷出的气流的作用下变为动态，其中粒径小于筛网孔径的细粉则留存在试验筛上，从而完成了筛分，满足GB1345-91规定的要求。
四、操作步骤
1、本仪器采用箱子及塑料袋包装，开箱后应检查产品合格证、装箱单、使用说明书等资料是否齐全，并仔细阅读使用说明书。
2、将仪器按放在平整且水平的地面上，打开后门，按图一所示检查所有零部件是否都已安装好，注意使各连接管口保持紧密状态，然后将电源插头插入220V交流电源插座内，并有可靠接地，仪器即可投入使用。
3、将计时器定于所需时间，打开电源仪器即可工作，时间到所定时间仪器自动停止工作，如果工作负压超出了“﹣4000C～6000Pa”的范围，应旋动调压旋钮将负压调节在国标规定范围内。
4、按GB1345-91进行筛分时，先用天平称出25g的水泥试样，倒入试验筛内并盖上筛盖，然后启动仪器，待停机后取下试验筛，将筛余物倒入天平称量，得出筛析结果。
