一、用途

水泥砂浆在其硬化过程中，伴随发生体积变化。一般在空气中硬化时，其体积发生收缩，当在水中硬化时产生膨胀（极其微小）。本仪器可供建筑科学研究相关，设计部门和有关实验室以及施工单位用来测定砂浆的收缩和膨胀变形量，以确定其收缩系数和膨胀参数的一种检测仪器。

二、技术参数：

1、百分表最小刻度值：0.01mm

2、百分表最大量程：10mm

3、测量范围：170～180mm

4、测头球面孔半径：R＝3mm

5、标准杆基长：L=175mm±0.02mm

6、位移计精度：0.01mm

7、位移计量程：±5mm

7、销售热线1372 2705231

8、外形尺寸：220×220×510

9、收膨胀缩仪质量：≈7Kg

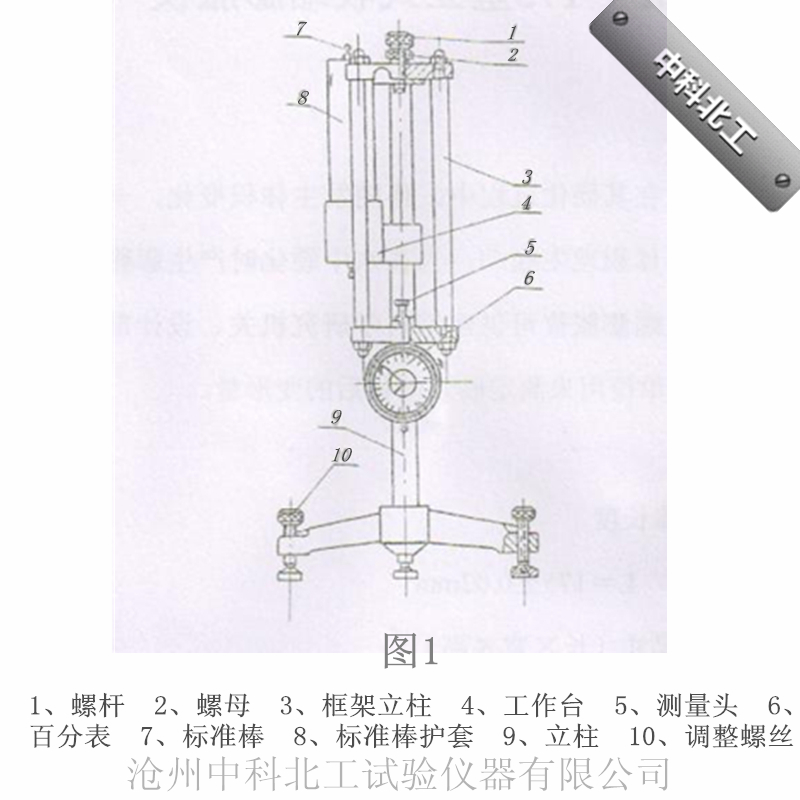

三、仪器构造

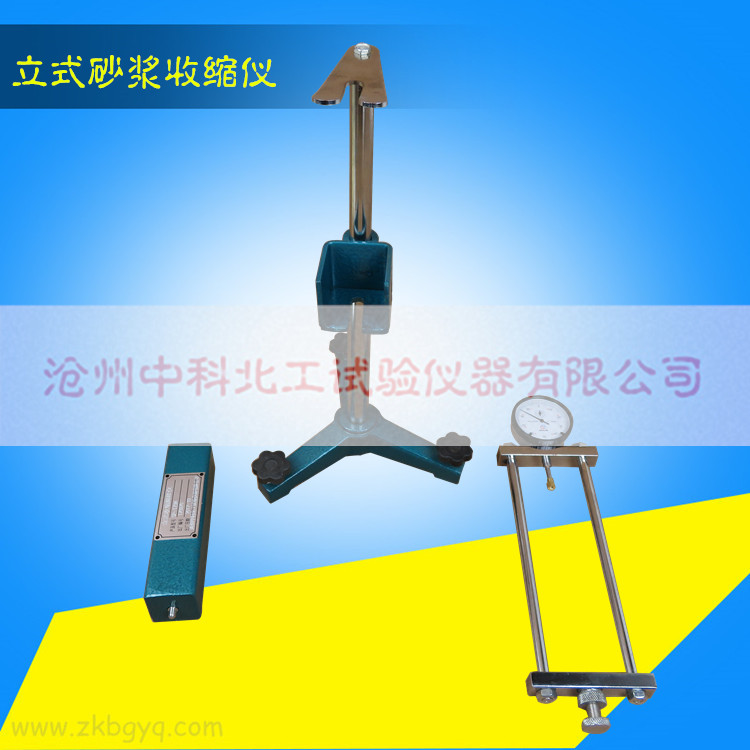

本仪器由：三角支架，标准棒和测量框架。测量框架上装有百分表，标准棒装置在方形的金属护套里。

四、使用方法：

1、先将标准棒置于工作台（4）上，拧动调整螺丝（10）使之近似垂直。

2、将测量框架置于标准棒（7）的顶头，调整螺杆（1）和螺母（2），使百分表对准零位（或记下百分表之刻度）。

3、将制作养护好的试件两端擦拭净，销售Q Q：91612 9270然后放置在工作台（4）上，然后把测量框架套在试件上，并左右移动表框，使试件与测量框架的测量头（5）准确地接触，此时即可开始读数，并记录下表盘上的刻度值。

4、如果实验不是连续进行或实验历时较久后，则在测试前须先在标准棒上校准测量框架。

5、收缩率的计算

          可按下式来计算收缩率：

收缩率=   （L1—L2）÷L×1000    毫米/米

式中：L1——试件养护7天时的基准长度，单位：毫米

      L2——试件在各种龄期时的长度，  单位：毫米

      L ——有效长度， 175毫米

根据不同要求，收缩率可用百分率或微米米表示。如果试件收缩则在计算结果前加上“－”号，如为膨胀则加上“+”号。

试验结果应选取三个试件中最接近的两个为准，计算平均值须准确到0.01毫米/米。

制作试件所需附件自备：跳桌、捣棒（受压面积35×35毫米和15×15毫米各一根），拌合锅，拌合铲，三角形削平刀。

试件的制作和养护，实验人员可参考有关国家标准和部颁标准。

五、仪器保养  技术客服：QQ916129270

1、使用时，忌用手直接与标准棒接触，应持外外套部分，以防止标准棒受人体手温的影响。

2、仪器用毕后，应将测量框架的测量头和百分表探拭净，并涂以钟表油；测试过程中，应使百分表的测头缓慢而平稳地与试件接触，不允许冲击和碰撞，严禁将百分表测杆顶过最大量程范围，以免影响表的灵敏度和使用寿命。
