SX2-10系列（1000度）箱式电阻炉说明书
一、用途
本系列电阻炉均系周期作业式，需与KSW型温度控制器及镍铬-硅镍热电偶配套使用，由此进行电炉温度的测量、指示及自动控制，供实验室、工矿企业、科研等单位作元素分析测定和一般小型钢件淬火、退火、回火等热处理时加热用。
二、结构特点

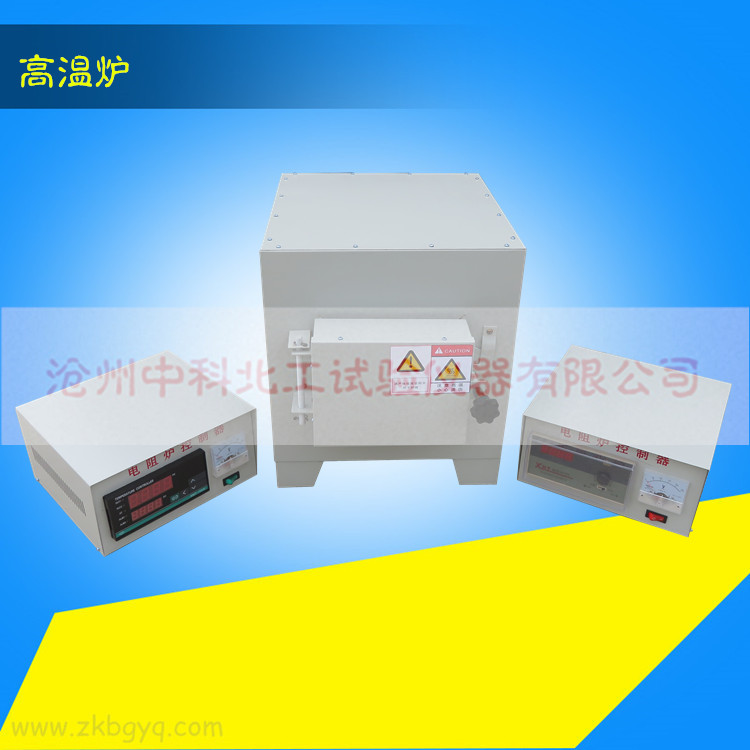

本系列电阻炉外型均为长方形，互壳系用角钢及优质钢板焊接制成。工作室是由耐火材料制成的整体炉膛，内置式的加热器，穿于丝孔内。炉膛与炉壳之间用特殊耐火材料充填组成，具有良好的保温作用。

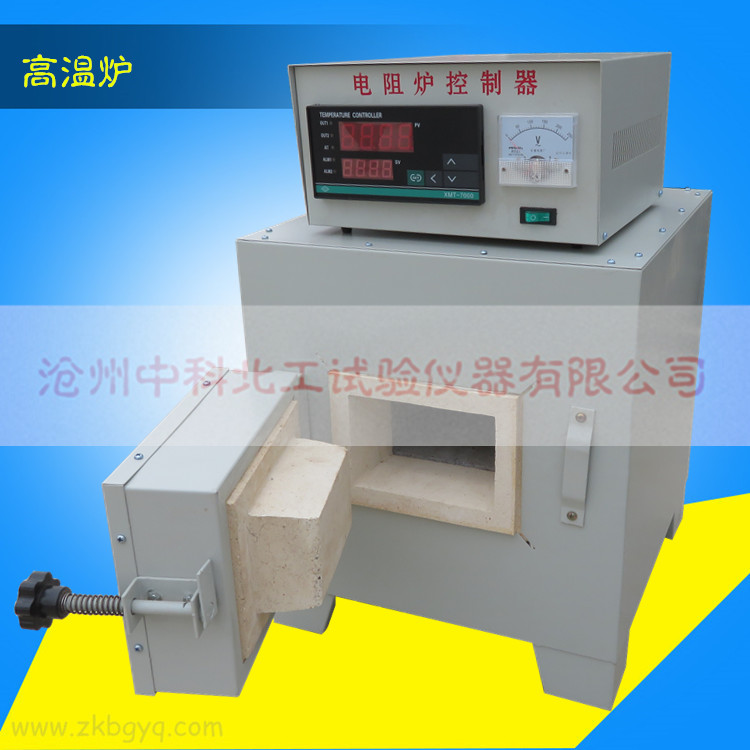

电炉炉门通过多级铰链固定于箱体上。炉门开关是利用炉门手把的自重，通过杠杆作用将炉门紧贴于炉口，开启时只需把手把稍往上提脱勾后往外拉开，将炉门置于左侧即可。另外，在炉口下端装有与炉门连锁的安全开关，当炉门开启时，电炉电源便自动切断，以保证操作安全。客服热线：1372.2705231

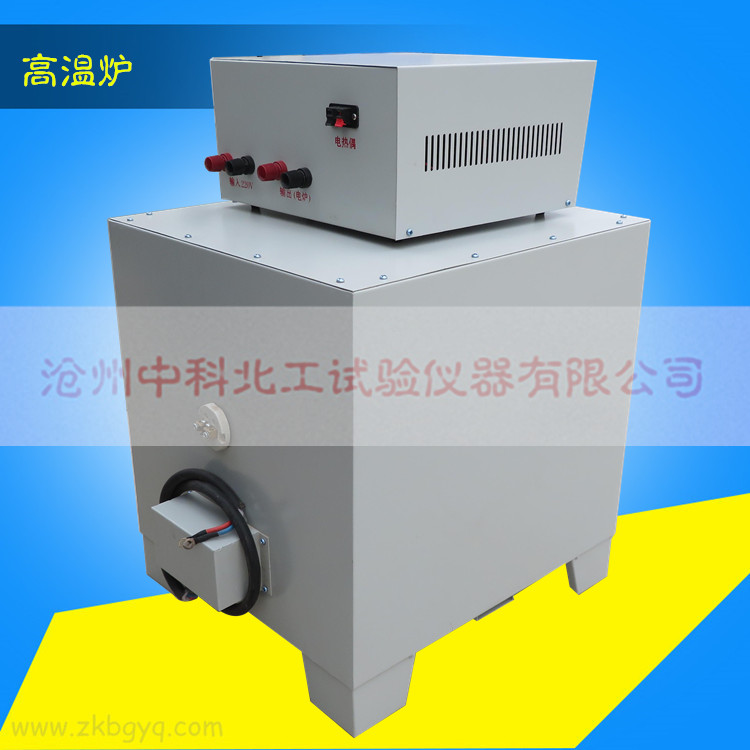

控制器由测量、调节控制和电源装置三个部分组成，其中测量和控制由配置的温度指示仪来完成，电炉电源装置由接触器、电流表，电源开关、端子板等元件组成，因此不但能测量温度，而且能在设定范围内自动控制温度。
三、使用说明
1、将电炉安装在室内平整的地面或工作台（架）上均可安放，与电炉配套的温控器放置位置与电炉不宜太近，防止过热而影响电子元件的正常工作。
2、将热电偶固定座的小孔中插入炉膛，孔与热电偶之间的间隙用石棉网填塞，然后固定。
3、打开温度控制器罩壳，按“电阻炉与温度控制器电器连接线示意图”及温度控制器后端接线板标注用导线联接电源、电炉、热电偶、炉门安全开关。客服热线：1372.2705231
连接电源时，相线和中心线不可反接，否则会影响温度控制器的正常工作，并有触电危险，在电源线的前级，需另安装开关，以便控制总电源。
连接热电偶至温度控制器的导线应用补偿导线，以清除冷端温度变化所引起的影响，连接时正负极不能反接，为保证操作安全，电炉、温度控制器外壳均需可靠接地。
4、将热电偶短接，旋动温度指示仪面部下端中间螺钉，调整零位基准点。
5、旋动温度指示仪面部右侧旋钮，将温度指示仪之设定指针调整至所需工作温度的位置。
6、检查各部接线无误后，便可通电升温。
四、维护与注意事项
1、当电炉第一次使用或长期停用后再次使用，必须进行烘炉干燥。
烘炉温度与时间：室温——2004小时打开炉门进行
200——6004小时
2、电炉使用时，炉温不得超过额定温度，以免损伤加热元件，并禁止向炉膛捏直接灌注各种液体及溶解金属，经常消除炉膛内的氧化物，等杂物以保证炉膛清洁，延长电炉使用寿命。售后咨询：1.3722705231
3、本系列电阻炉适合用于下列工作条件
（1）炉子周围没有导电尘埃，爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体
（2）没有明显的震动和颠簸
4、本产品实行三包，限期一年
装箱单
|
序号 |
名称 |
类别 |
数量 |
|
|
1 |
箱式电阻炉 |
主机 |
1台 |
|
|
2 |
热电偶 |
配件 |
1支 |
|
|
3 |
补偿导线2米 |
配件 |
1根 |
|
|
4 |
本使用说明书 |
文件 |
1份 |
|
|
5 |
合格证 |
文件 |
1份 |
|
|
6 |
本装箱单 |
文件 |
1份 |
|
