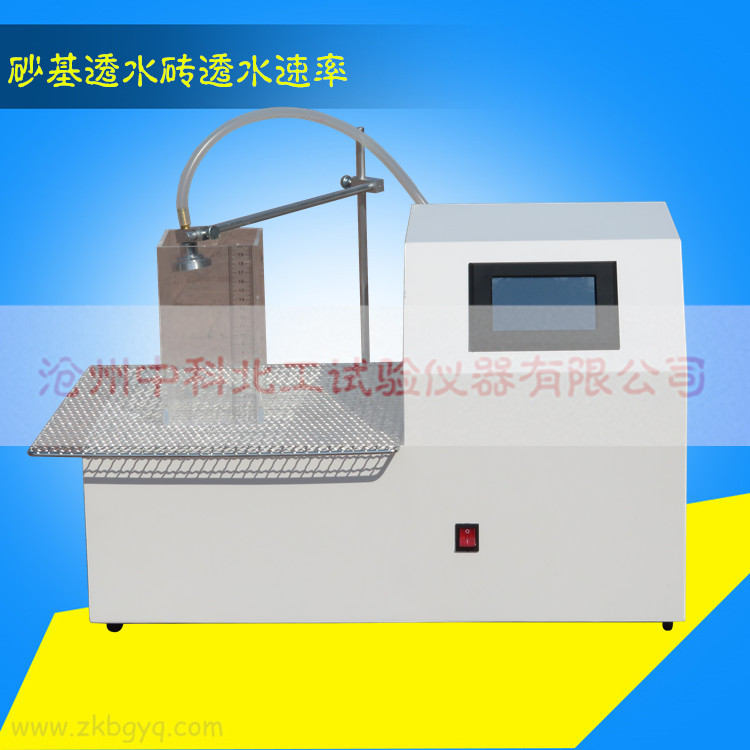

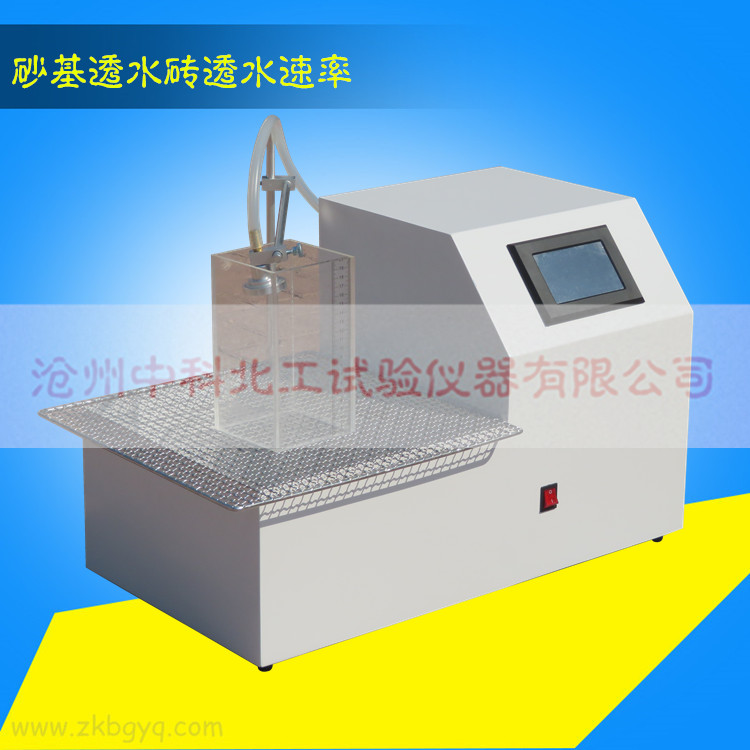

砂基透水砖透水速率测试仪
更新：2019/1/24 19:58:57 点击：
介绍
砂基透水砖透水速率测试仪一、适用范围：
本试验装置通过程序控制模拟小雨到暴雨的水流量测试砂基透水砖的透水性，适用于砂基透水砖的透水速率测试或是有相同试验要求的模拟试验。
二、结构说明：
1、喷淋系统
2、计量泵
3、防水罩
4、液位采集系统
5、程序控制系统
三、试样制备：
最小边长大于100mm的透水砖试样。试样量5块。干燥箱，蒸馏水。
四、试验步骤：
1、将试样放入干燥箱烘干至质量变化不超过0.1%
2、将烘干的试样在蒸馏水中浸泡20分钟后取出。
3、将试样正面朝上放置在支撑架上，调至水平，打开仪器程序控制系统，根据喷头位置和检测采集面积调整好防水罩和液位采集装置。
4、记录防水罩面积S和液位采集装置距试样面的高度h，设定计量泵流量加速度V"
5、点击开始，计量泵流量不断增大，顶喷实现模拟小雨增大到暴雨的过程，至报警器报警，计量最终透水速率VD
五、计算结果
单位面积透水速率应按式（D.2）计算：
VD-(2S×h×V")1/2
V= ——————————
S
式中：
V——透水速率最大值，单位为毫升每分钟每平方厘米【ml/(min·cm2】
VD——液位采集报警时计量泵流量，单位为毫升每分钟【ml/min】
V"——流量加速度，单位为毫升每平方分钟（ml/min2）
S——防水罩面积，单位为平方厘米（cm2）
H——液位采集装置距试样的高度，单位为厘米（cm）
六、测试原理：
以恒定的流量加速度向试样表面一定透水面积（防水罩中面积）加水，假设在流量达到试样透水速率最大值之前，加入的水全部及时透过试样，即试样的透水流量与加水流量相等。从达到试样透水速率最大值开始，试样透水流量保持恒定，试样表面水位开始上升，在一定的时间内加水流继续恒定增加记录增加的水量，上述过程在流量加速度恒定的条件下进行，因此测出了相关数据计算公式即可算出结果。
