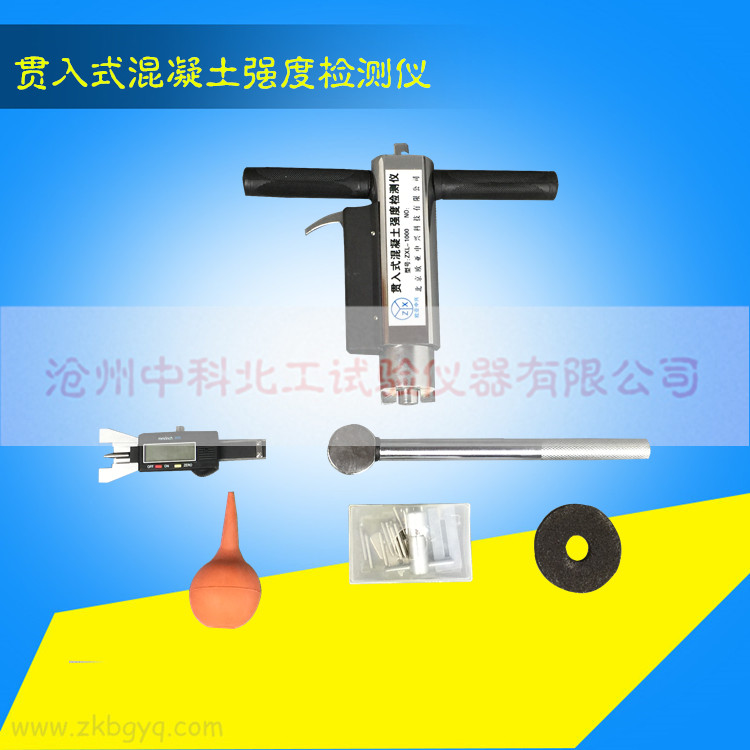

一、概述
    ZXL-1000型贯入式混凝土强度检测仪，是根据无损检测技术的快速发展而研发的最新产品。近年来我国无损检测技术有了较快的发展。除了回弹法、超声法外相继出现了取芯法、拉拔法、超声回弹综合法等。上述方法大多用于检测硬化后的混凝土强度，而对混凝土的早期强度（指拆模前的混凝土强度）至今尚无完好的无损检测方法。现在的施工规范和新的建筑体系都需要采用无损检测方法，来检测混凝土早期强度。如大模板的拆模强度，予应力构件放松前的混凝土强度，以及冬季施工混凝土临界强度等。70年代美国和日本先后根据贯入阻力原理，已研制出一种新型混凝土强度仪。这种新型仪器与回弹法靠混凝土表面硬度来判定强度有所不同。它是通过测钉贯入混凝土内部测其强度，因此更能真实地反应混凝土强度。它解决了回弹法一直不能检测的如混凝土的早期强度，多年老建筑物混凝土构件的强度，遭受化学腐蚀、火灾以及硬化期间遭受冻结、融化等伤害的混凝土构件的强度。
   鉴于这种新型无损检测仪器有如此广泛的用途，必将在建筑工程质量检测中起到重要作用。我们参照美国、日本同类仪器的主要技术参数，研制出合我国要求的新型贯入式混凝土强度检测仪。
（1）仪器的特点：
1、仪器的构造简单，一个人完全能操作。
2、测试方法简便，测试技术容易掌握。
3、检测迅速，效率高。
4、使用安全，无爆炸性。
5、经济。
6、仪器可在水平、垂直、向上任意角度进行测试，无需修正。
7、完全不破坏构件。
8、仪器便于携带，适用于野外施工现场使用。
（2）仪器的适用范围：
1、适用于检测拆模前的混凝土强度。
2、适用于检测混凝土予应力构件放松钢筋前的混凝土强度。
3、适用于检测多年老建筑物混凝土构件强度。
4、适用于检测遭受火灾、冻结、融化和化学腐蚀等伤害的混凝土构件的强度。
5、适用于现场判定有特殊硬化剂或速凝材料的硬化效果。
6、适用于测定承载混凝土构件（砌块）接缝材料的强度等。
7、适用于检测各种砖材和砌体中砌筑砂浆的强度等。
二、仪器的工作原理
   仪器的工作原理，是依据美国ASTMC803-82标准的贯入阻力原理，采用压缩弹簧加载荷，把一钢制钉贯入混凝土中。根据贯入钉的深度来判定混凝土的强度。测钉的贯入深度与混凝土的强度成反比。即测钉贯入的越深，说明混凝土的强度越低。测钉贯入的越浅，混凝土的强度越高。通过在试验室对大量不同配合比的圆柱体试件和立方体试件进行实测，取得了大量数据。并以此数据，建立起混凝土强度与贯入深度的关系曲线。实践证明，其测试精度完全可以满足国家标准中规定的要求。
三、仪器的技术性能指标
1、仪器的贯入力：1000N
2、仪器的工作冲程：20mm
3、测钉：直径3.5mm
         钉长：30.5mm
         钉尖锥角：45°
4、仪器重量：3.75kg
