一、概述

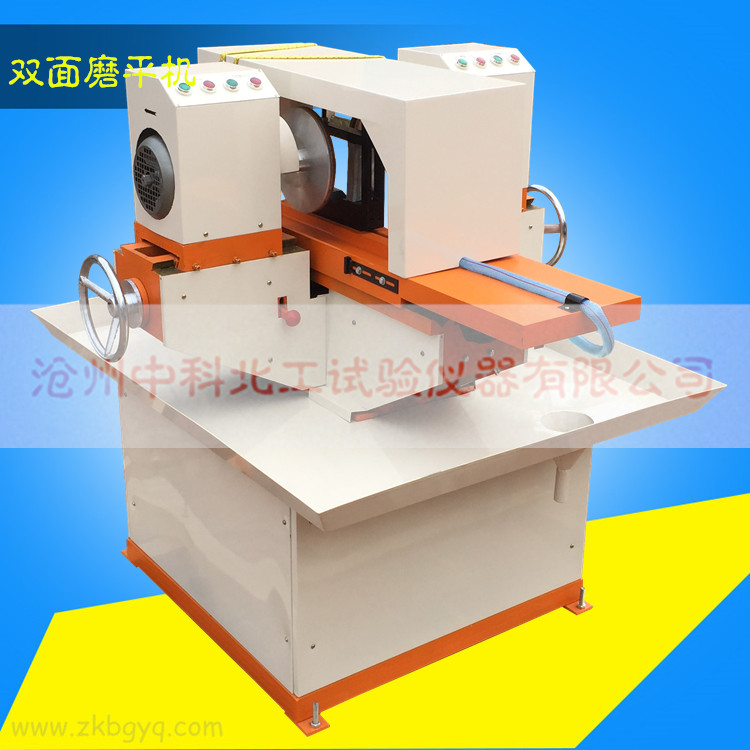

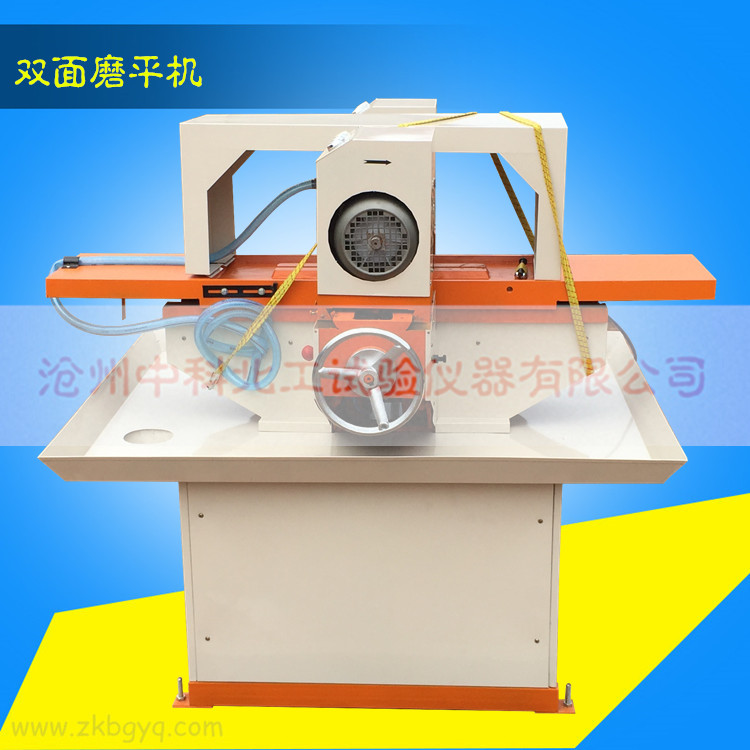

SHM-200双端面磨石机是各类岩石，混凝土，等非金属固体进行力学测试标准样本制作设备。主要设备，该机与本厂生产的取芯机，切石机配套工作，即可为您加工出您所需要的高精度的立方体或圆柱体测试样本，适用于大专院校水利水电，地质矿产，交通，建筑等部门。
该机是由基座工作台，磨削动力头，变速传动系统，电控装置等部分组分，整机操作方便，自动进给性能稳定
二、主要技术指标
1、工作台电机功率：0.55KW，转速：1450rpm
2、磨削电力头功率：1.1KW 2台 转速2750rpm
3、磨削直径φ200mm
4、可磨样本规格（正常出厂配置磨50-150mm的夹具）
a、方块：25×25×25-150×150×150mm
b、圆柱：25-150mm
5、标本精度：
a、平面度：50mm范围内公差±0.05mm
b、光洁度：（按机械加工粗糙度标准）Ra3.2
6、自动磨削进给量：0.04-0.12mm深度可调
7、冷却装置：自来水冷却
三、工作原理
1、机械部分
工作台的往复由电机带动变速箱，输出慢速来带，动丝杆左右转动，形成工作台往复运动。
本机磨头是专用金刚石磨轮，直接安装在两台专用电机主轴上，分别由两个横向工作台带动前进或后天，即可以自动，也可以手动，自动时将手柄扳倒自动位置，离合器便合起，工作台前进时，撞击棘手，棘手推动棘轮做间隙运动，棘轮通过离合器带动丝杠旋转，从而是磨头前进，手动时,将手柄扳至手动位置，丝杠每转一格为0.025mm，每一转为3mm。
工作台上标本夹具和两磨轮在本身边出厂前，经过精心调试，确保魔出的标本的垂直度与平行度，每次磨削两个平行面，六个面的立方标本，只需经本设备三次磨削即可。
