一、用途和特点

Z1—5b智能型带肋钢丝测力仪，适用于混凝土预应力构件生产中，检测正在张拉和锚固后钢丝的预应力，以及对张拉机进行校验，是一种既适用于长线法工艺也适用于短线法生产工艺的多用途最新检测仪器。

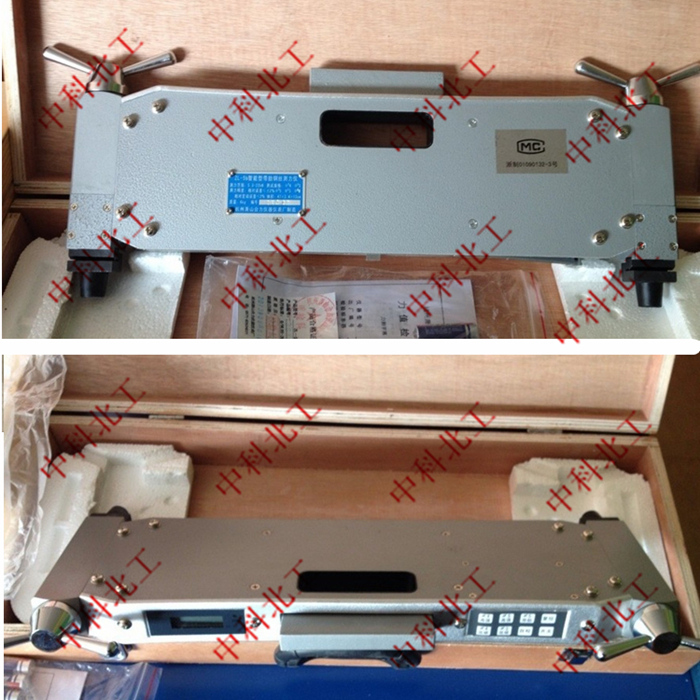

本仪器采用机、电、仪一体化机构设计，夹持提跨距小于400mm。具有体积小、重量轻、携带方便、操作简单、稳定性好、可靠性高的等特点。单次测试时间小于10s。仪器设计采用单片计算机，具有自动计算显示平均值，自动剔除粗大误差，提示欠压指示等功能，并能自动分析测试信号。力值回归采用软硬件均可修正的形式，使力值回归和定期检验工作变得非常简单方便。

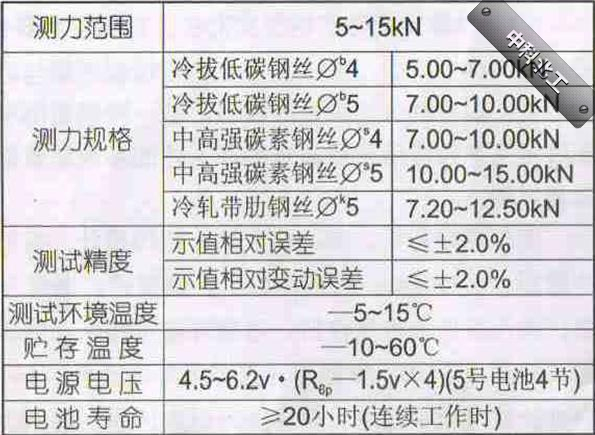

二、技术参数和指标



三、测试前准备

1、详细阅读说明书

2、仪器应在力值检验证书有效期内，否则应及时送检。

3、各部件操作灵活，没有任何损坏现象，若有不良现象应及时修理。

4、电池充足，发现不足时，需更换电池后再进行测试。

5、保证两钳口灵活，有赃物和生锈现象，应处理干净。

6、传感器磁钢有异物应用橡皮泥清理。

四、测试方法

（1）确认被测钢丝得直径和种类并选择在被张钢丝中部进行检测；

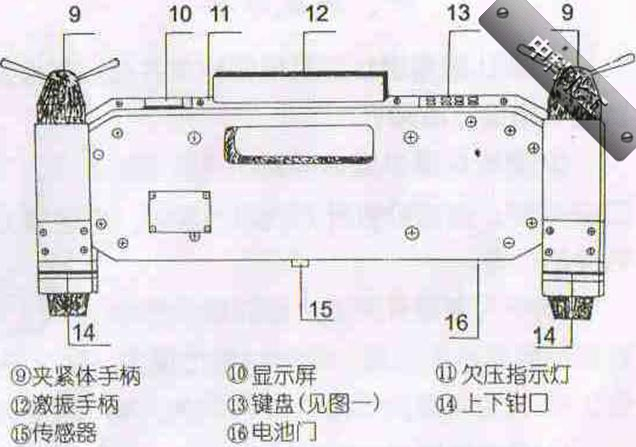

（2）旋松仪器夹紧体手柄⑨将钢丝装入上、下钳口⑭中间，然后顺时针方向用力旋紧，直至恒力机构自动打滑。

（3）按下电源开关⑧，这时显示屏⑩显示“P---”若显示屏显示不正确，需按动复位键⑦，使仪器复位正常。（如发现欠压指示灯⑪闪亮，请即更换电池）

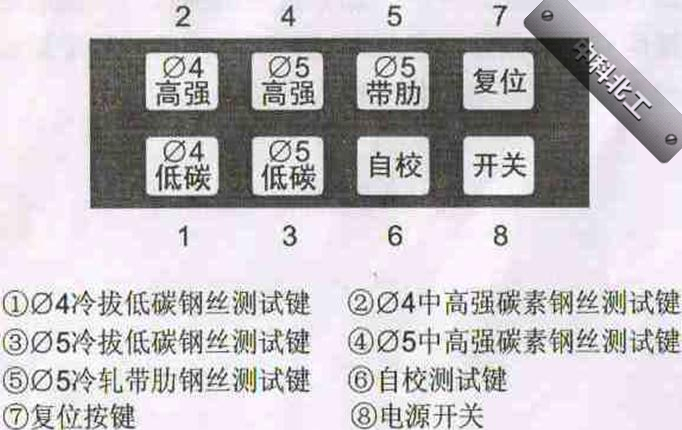

（4）根据被测钢丝的直径和种类，按相应的测试键①～⑤。仪器自动进入待的测试状态，同时显示相应测试信息。测试Φ4低碳冷拔钢丝，按测试键①，待测状态显示“4--L”；测试Φ5低碳冷拔钢丝，客服QQ916129270按测试键③，待测状态显示“5--L”，测试Φ4中高强碳素钢丝，按测试键②，待测状态显示“4--H”，测试Φ5中高强度碳素钢丝，按测试键④，待测状态显示“5--H”，测试Φ5冷轧带肋钢丝，按测试键⑤，待测状态显示“5—P”。

（5）一手握住仪器，一手按动仪器扳手测试。要求把激扳手柄用力按下，并迅速放松，使钢丝振动，这时既有力值显示（单位为KN），并自动将此力值数值存入计算机。显示“P--1”说明计算机已存入了一个力值。接着在左（右）不同部位按同上方法测试第二次，客服热线13722705231测试后显示“P--2”说明计算机已存入二个力值，然后在右（左）不同方法测试第三次。测试成功后，机内计算机立即将得到的三个力值自动加权计算出平均值，并作为测试结果出现在显示屏上，以便记录。

（6）若测试出现无效，则该仪器重新回到待机状态。表明测试无效，需重测。一般由于外界存在强干扰或操作不当，可适当调整仪器在钢丝上的位置，按测试步骤（5）重新测试。

（7）如需要仪器本身进行检测时，可按自校键⑥，这时仪器进行自检，并显示《力值证书》给定的固定数据，根据这一数据可简单判别主电路工作是否正常。

五、测试后工作

（1）关闭电源开关，取出电池。

（2）清除钳口和传感器⑮工作面上的铁屑和污物。并在钳口处涂上机油防锈。

（3）将仪器装回仪器箱内保存。

六、注意事项

（1）更换电池时极性不能装反，否则容易损坏仪器。

（2）仪器应避免激烈振动和摔打，露天作业时应避免日晒、雨淋。

（3）夹紧钢丝时要尽量不影响被测钢丝的自然状态，切勿扭曲和横向牵拉被测钢丝。

（4）欠压指示灯亮时，应及时更换电池。

（5）仪器每次使用后一定要将仪器擦干净，放回仪器箱内保存，置于无尘干燥处。

（6）若仪器长时间不用，必须将电池取出，以免电解液渗透腐蚀仪器。

（7）严禁擅自拆卸仪器零部件。

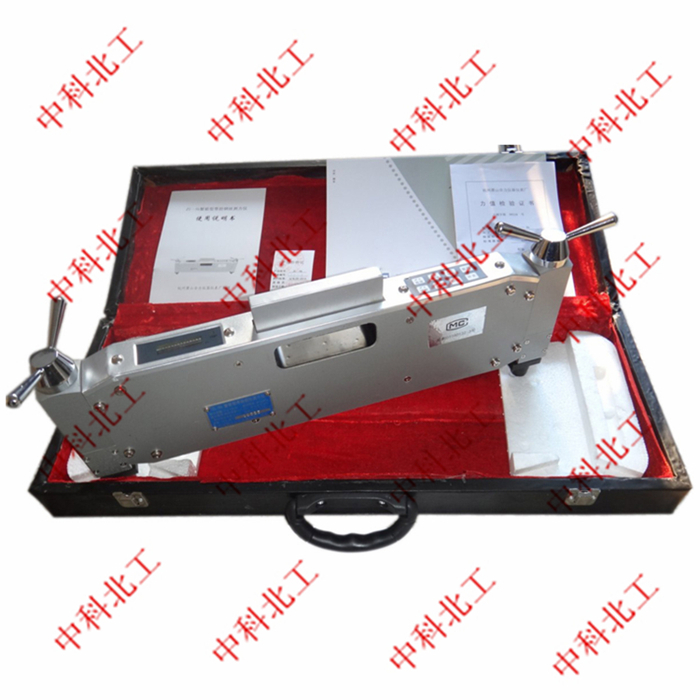

七、装箱清单

（1）Z1—5b智能型带肋钢丝测力仪       1台

（2）合格证                            1份

（3）使用说明书                        1份

（4）力值检验证书                      1份

八、附加说明

（1）本仪器使用有效期为一年，到期需随带原力值检定证书进行检定。

（2）检测的钢丝直径必须符合JGJ19—92规程的规定，即Φb4±0.08；Φb5±0.1，如超差甚大，测力仪示值应进行修正。修正公式：

钢丝实际拉力=测力仪示值平均值×（钢丝实际直径/钢丝名义直径）平方
