一、简介
路面渗水试验仪，加工细致，测试精度高。特有渗水面积标准环，保证渗水面积准确无误，从而使测定结果高度准，独特的排气功能，让操作者使用更方便。适用于测定沥青混合料路面及碾压成型的沥青混合路面及碾压成型的沥青混合料试件的渗水系数，以检验路面的渗水性能及沥青混合料的比设计。该仪器是JTGF40-2004《公路沥青路面施工技术规范》的标准产品，也是交通部公路科研所专题研究项目——沥青路面渗水测定方法及指标要求中指定产品。
二、目的
本公司生产的路面渗水试验仪加工精致，测试精度高。适用于测定沥青混合料路面及碾压成型的沥青混合料试件的渗水系数。以检验路面的渗水性能及沥青混合料的配合比设计。
三、技术参数
1、量筒容积：600ml
2、分辨率：2ml
3、渗水面积标准环内径：150nn
4、配重块：2块，每块5公斤
5、水位高：600mm
6、总重量：22公斤
7、外形尺寸：Φ200×高600mm
8、环境温度：≤35℃
9、相对湿度：≤85%

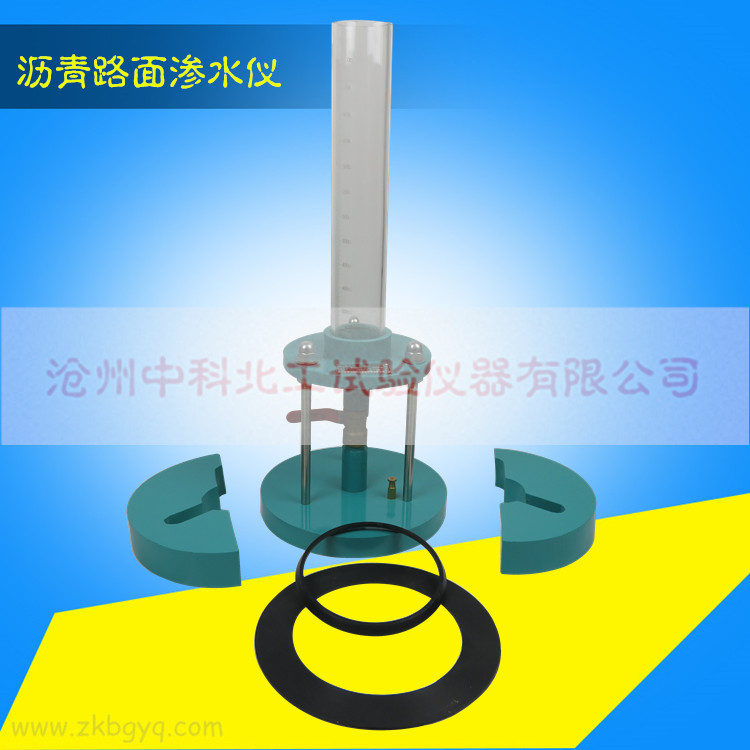

四、结构
1、量筒：有机玻璃制成，装于仪器的上部，容积约600mL，上面标有刻度,在100mL～500mL刻有标示线，分辨率为2mL。
2、上盘：有机玻璃管严密安装在上盘上。
3、接管：连接量筒与底座，中间装有不锈钢阀门，用于试验的开停。
4、底座：底座的下部有槽，安装随带的胶圈。
5、支架：由立柱组成，起连接上盘与底座的作用。
6、配重块：共2块，每块重约5Kg。
7、配件：标记环。
五、准备事项
1、备好水桶、水、红墨水、粉笔、扫帚等。
2、准备好密封材料，黄油，玻璃腻子或橡皮泥等。
3、按照规程T0730-2011沥青混合料试件成型法（轮碾法）制作沥青混合料试件（试件尺寸为：30cm×30cm×5cm。）或选好测试路面。
在盛有洁净水的水桶中滴入几滴红色，使水变成淡红色。
六、使用方法：
1、选点：在路面上选好点，用扫帚和钢丝刷将测点上火土杂物清除干净。
2、按底座大小在底座上抹一点腻子，将仪器底座按上并拧紧，抹实腻子，不使漏水。
3、将铲有少量红墨水的水灌入仪器中，直至小量筒上端溢水孔为（至600mm高度为止），从开始读数加水到开始读数应在3秒钟内完成。
4、水达到预定水位后（600mm）即开动秒表，每30秒钟记一次水位高度，直到3分钟为止。
