一、概述
T0558-2005型混凝土抗折试验装置是在原JF-01型的基础上改进的，它安在试验机上，测试混凝土抗折度的一种附件，它满足GB/T 50081-2002《普通混凝土力学性能试验方法标准》有关要求，它具有不同几种结构，以安装在不同类型的实验机上进行试验。
二、技术参数
1、最大允许实验力：＞0KN ＜100KN
2、试样尺寸：a、600×150×150mm
             b、550×150×150mm
             c、400×100×100mm

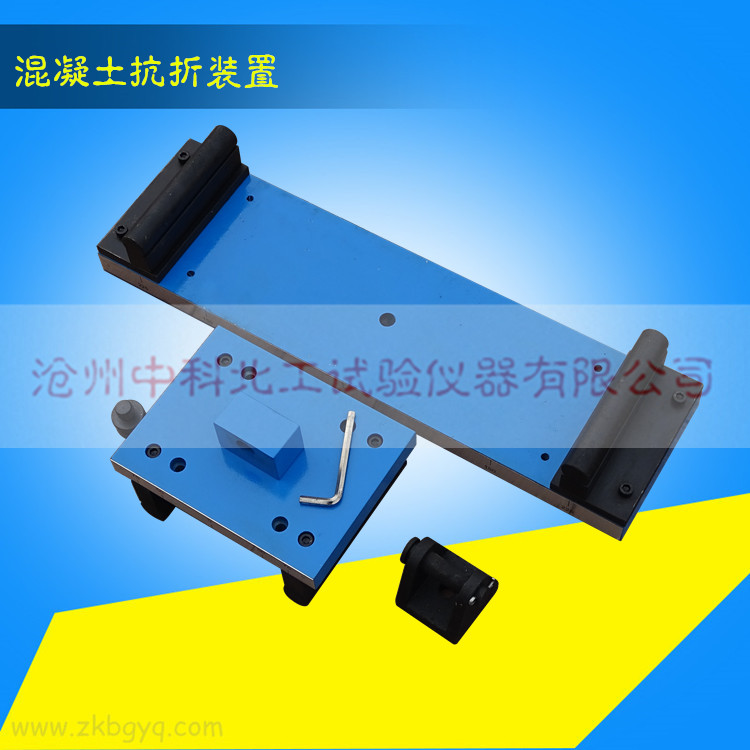

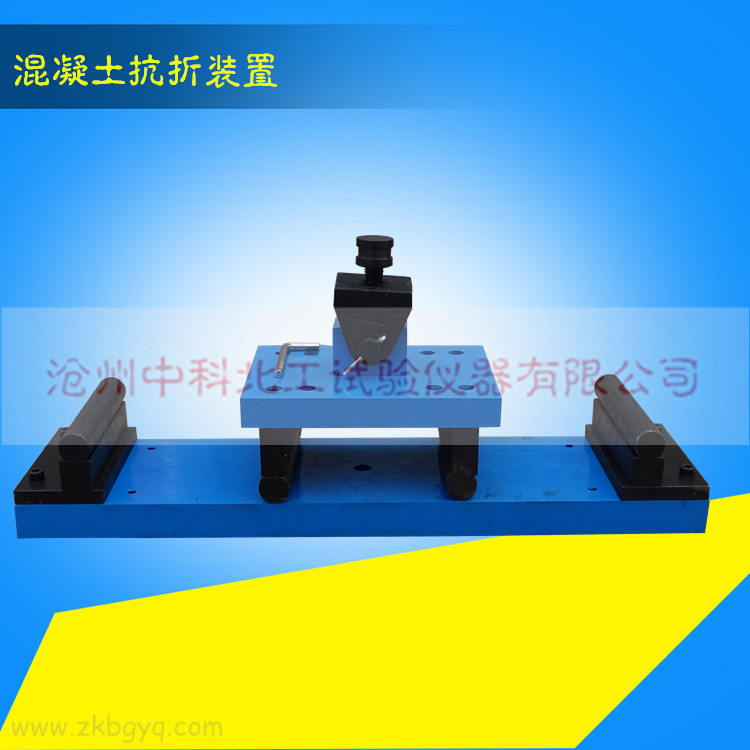

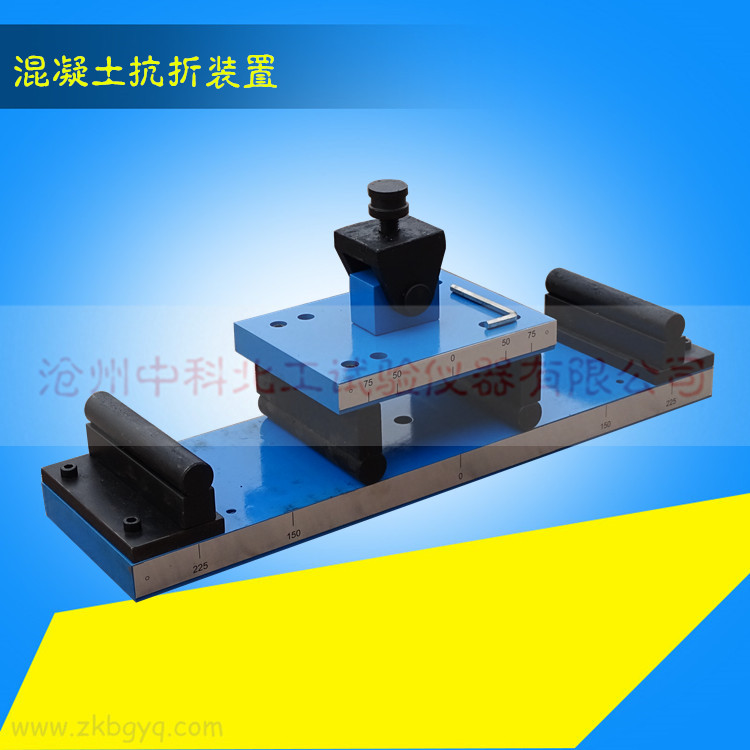

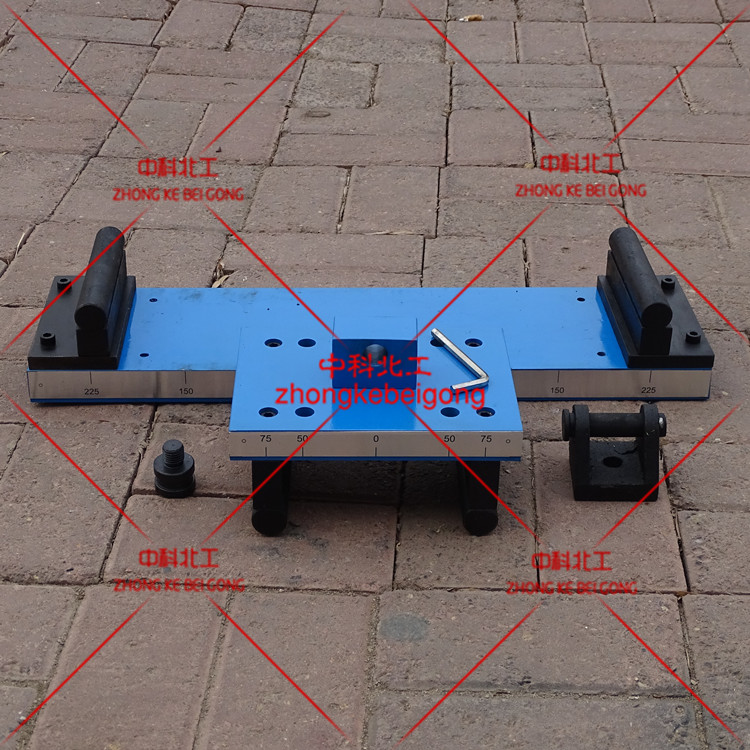

三、结构
1、JF-01A型（图一）
连接座1 通过其上端的销与试验机的油缸地面连在一起。轴2 将连接座1 与上压头做结合成一体，上压头3 可以左右转动，活动头座4 有螺钉5 紧固在 3 上，根据试样的长度，可以调整它们的距离，小轴6 将压头支撑7 连在活动压头座内，压头支撑可以绕小轴前后转动，压头8 通过拉板9 与支撑7 连在一起，压头8 可以转动，底板10 可通过销与试验机上钳口座连成一体，其上有两个支撑 ，即由活动压头座4 、螺钉5 、小轴6 、压头支撑7 及压头8 组成。根据试样长度，可以调整支撑的距离。试样11 由两个压头支撑着。
四、操作
1、按标准要求，根据试样长度，调整活动压头座4 在上压头座3 上的位置，对准距离刻线后，用螺钉5 紧固。
2、将整个上压头部分通过连接座1 的销紧固在试验机油缸底用上。必要时可将上压头部分放在试验机上钳口座（即试验台）上。缓缓升起活塞，使连接座上方销插进油缸底面定位孔中，然后将油缸正面螺丝拧紧，但不要太紧。
3、将试样11 安在试验机钳口座上，并使钳口座上的弹性销插入底板下的槽内。
4、将由活动压头座4 、螺钉5、小轴6 、压头支撑7、压头8 组成的支撑，放在底板的上槽内，离中心约150mm。
5、升起活塞，并向中心推拢下支撑。转动上压头部分，使压头互相平行，然后拧紧油缸上紧固螺钉。
6、降活塞，根据试样长度调整下支撑距离，对准刻线后，用螺钉紧固。
7、放置混凝土试样，即可进行试验。
五、注意事项
1、试验前，应检查各转动、移动部位，擦净灰尘、沙粒等赃物，并涂润滑油。
2、压头，下支撑部分压头位置应正确（见图一），并应平行。
3、上压头，下支撑位置调好后，应用螺丝钉紧固好。
4、试验完毕，应清扫、并卸下上压头部分。
5、做拉伸试验的，应将整个装置卸下。
6、可自制防护网罩，防止试样碎粒崩下伤人。
7、本装置最大承载为70KN，不能超过。
六、维修保养
1、长期不用应涂防锈油。
2、各转动、移动部位应保持清洁并涂润滑油。
3、各转动、移动结合处应定期清洗干净，并涂润滑油。
