一、概述
本电动标距仪是专为测试钢筋延伸率而设计的划印仪器,由于它旋转速度均匀平稳,且比手动标距仪精确度更高、操作更方便。
二、技术参数
1、电源输入电压:220V
2、输入电流:0.2A
3、打印标距:5mm 10mm
4、外形尺寸:630×230×330mm
5、重量:约30kg
三、构造:

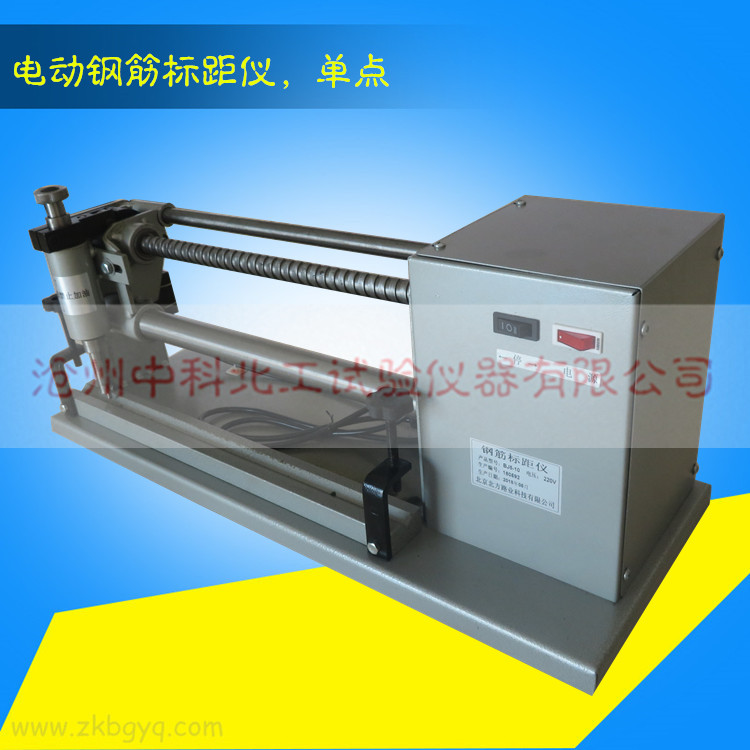

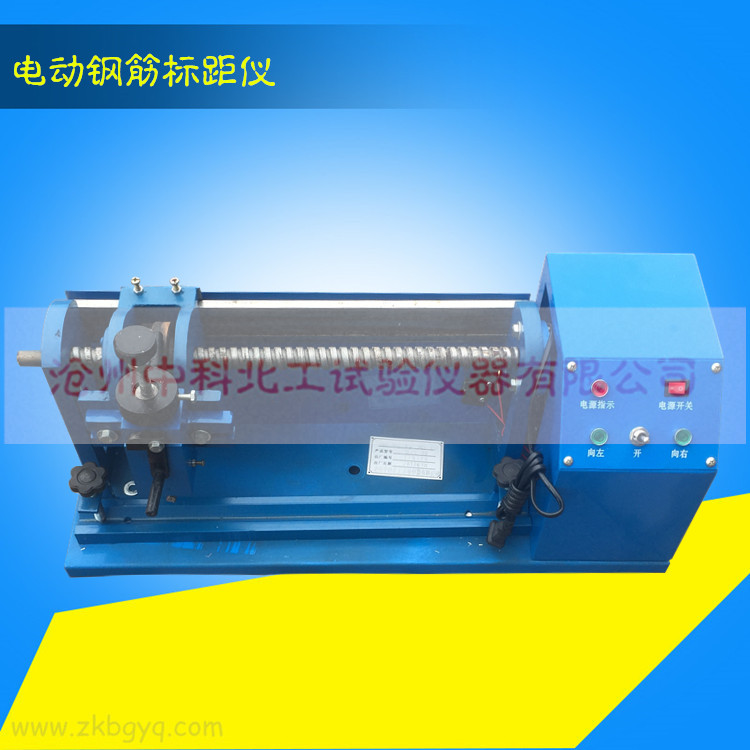

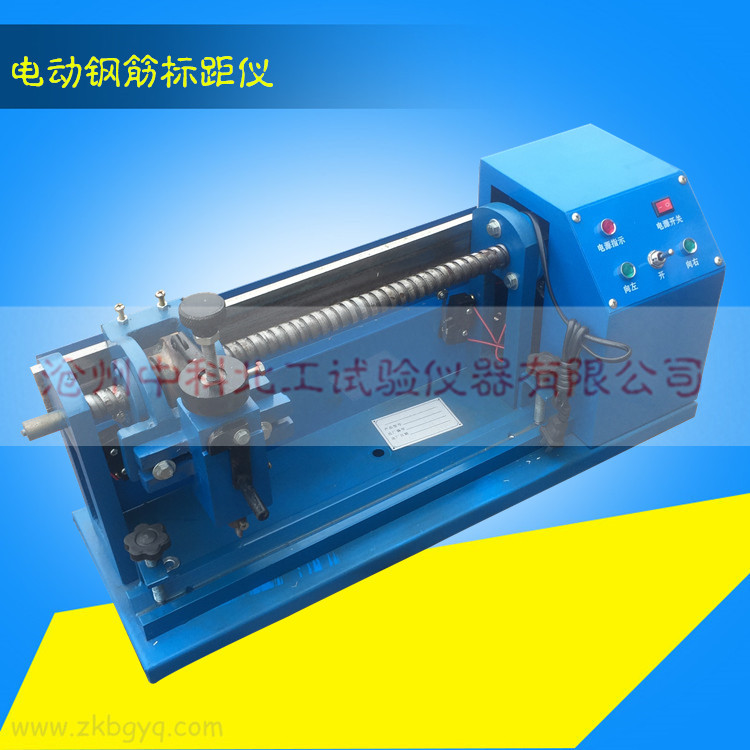

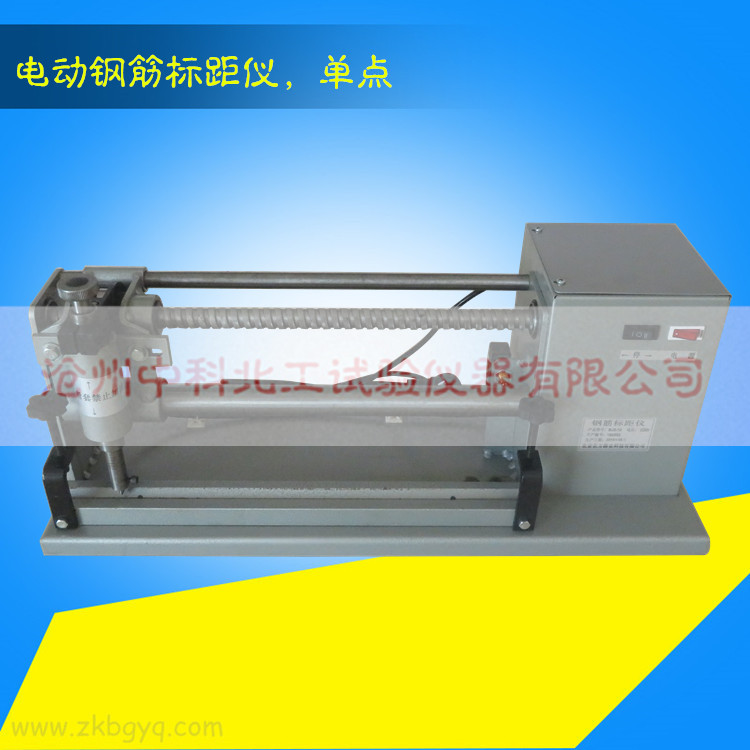

本机由底座、支撑架、V形槽、打印总成和电器部分组成。
四、操作方法
1、首先确定钢筋直线度,钢筋同轴偏差应不大于1mm。
2、确定打印标距,调整距离的方法是松开打印总成两侧的固定螺丝7锥杆套向左端为10毫米,移向右端为5毫米在固定螺丝7拧紧。
3、调节高度手柄4,使钢筋放入V形槽内(罗纹钢直线边向上)坚固好。
4、调节高度手柄4,使锥尖至钢筋在向下1-2mm左右。
5、接通电源,开启电源开关,电源指示灯亮,如果打印总成在途中位置,工作指示灯也亮,同时打印总成行至最左端而自动停止,工作指示灯灭。
6、把方向开关拨到右行位置,电机运转后,打印总成行至最右端,自动停止。
7、提起锥杆,松开紧固螺丝,取出钢筋,打印完毕。
8、再把方向开关拨到左行位置,电机运转后,打印总成行至最左端自动停止,以保持下一次工作的准备状态。
五、注意事项
1、使用前可靠接地
2、本仪器经常保持清洁,存放干燥处。
3、滑动部位经常加润滑油。

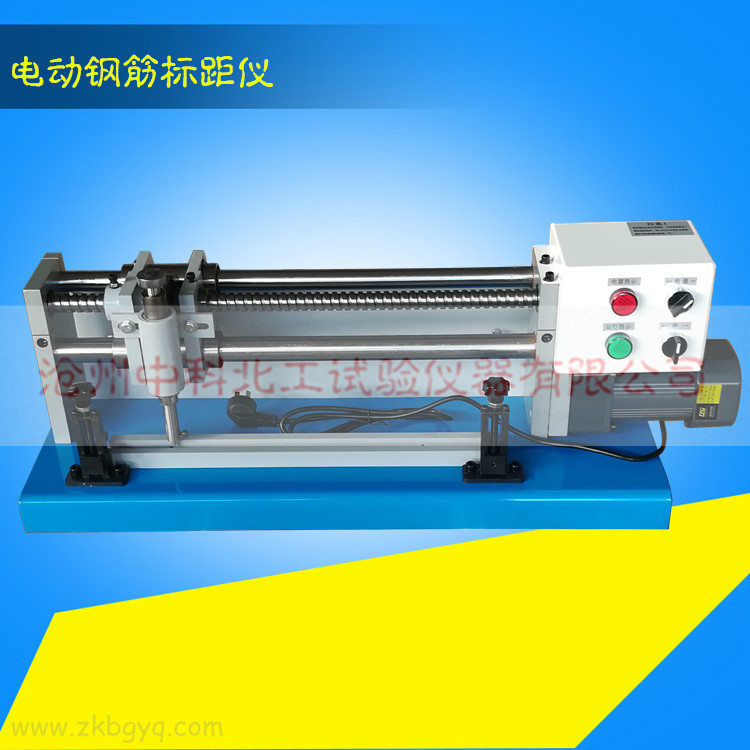

以下为第二代钢筋标距仪
优点:质量更好,钢筋打点位置不受限制。由于采用贯通式设计,钢筋可整根穿过,在任意位置打点。

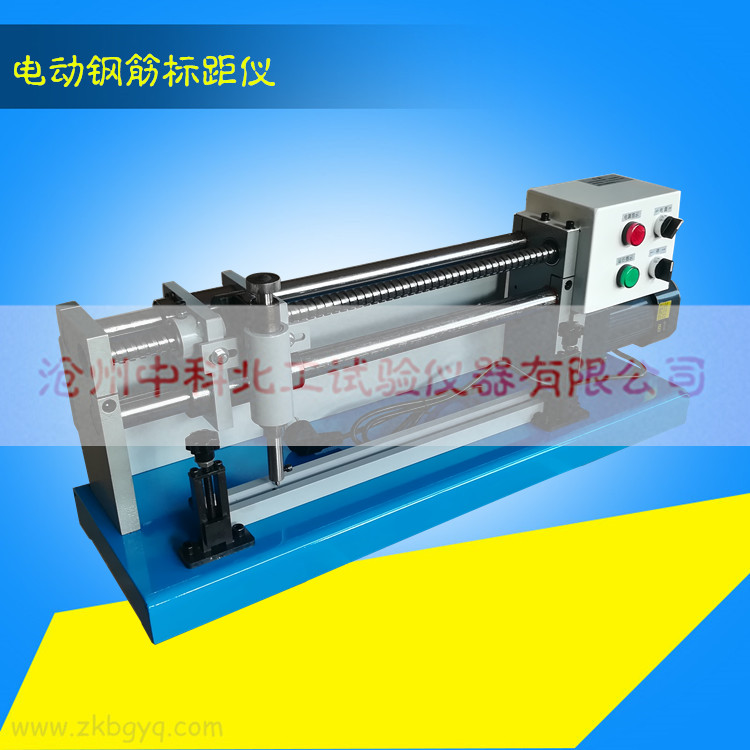

以下为第二代升级款钢筋标距仪
