一、概述
依据GB/T16777-2008标准设计制造的。本涂膜模具是建筑防水材料（聚氨酯类、聚丙烯酸酯类）拉伸性能系列试验，制备试样用的涂膜模具。用此涂膜模具能制出350mm×320mm×1.5mm的试样膜，然后用切片机切割涂膜可制得符合GB/T528标准规定的哑铃状Ⅰ型试样，以备不同拉伸试验之用。
二、结构及尺寸规格

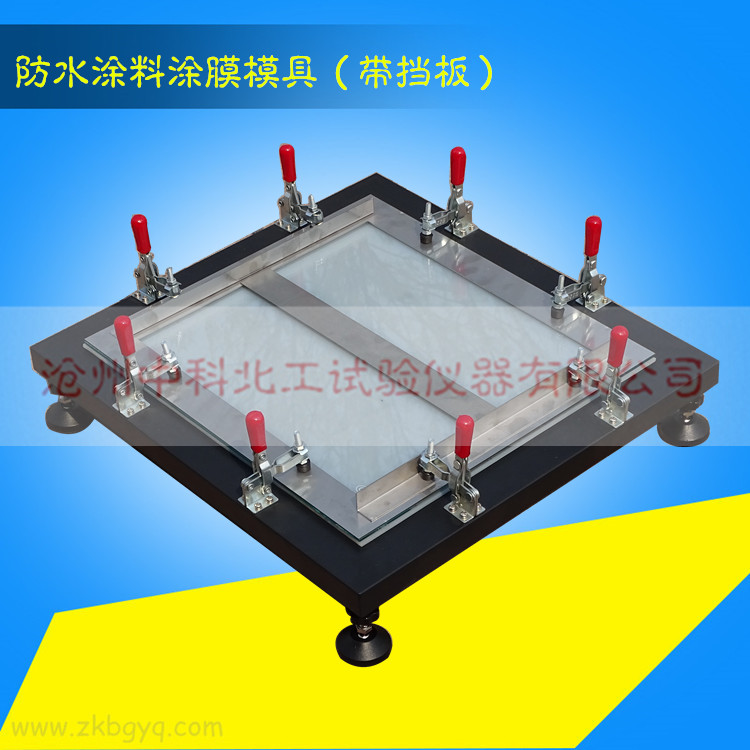

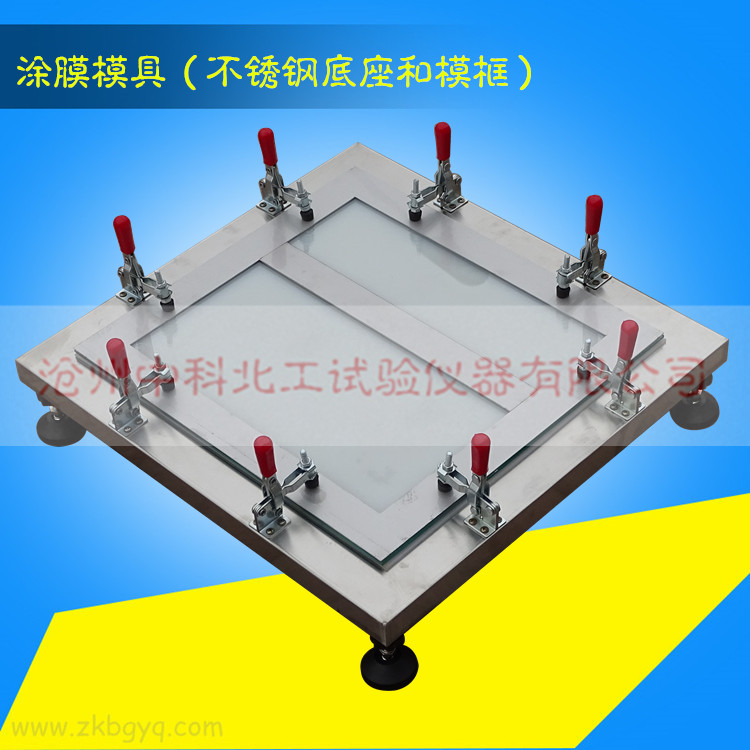

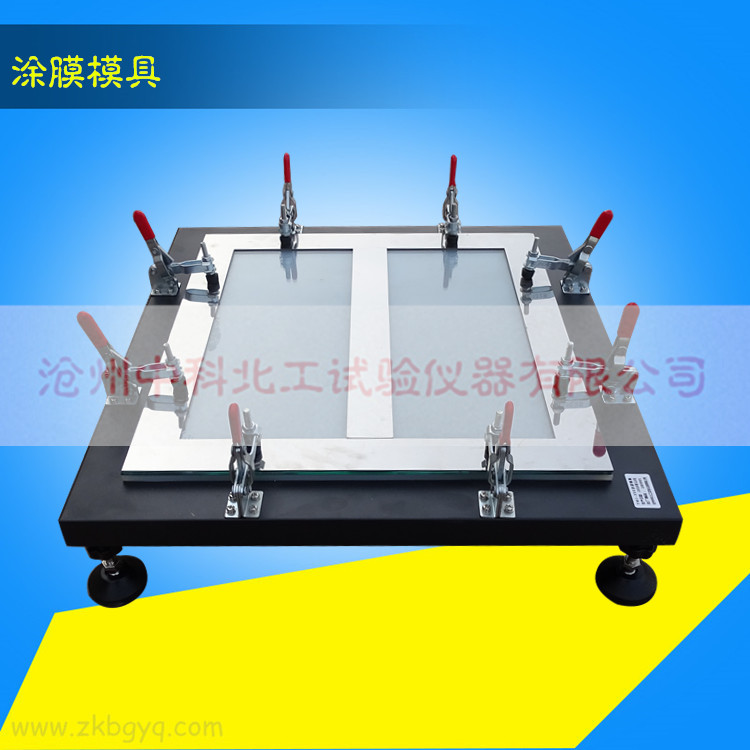

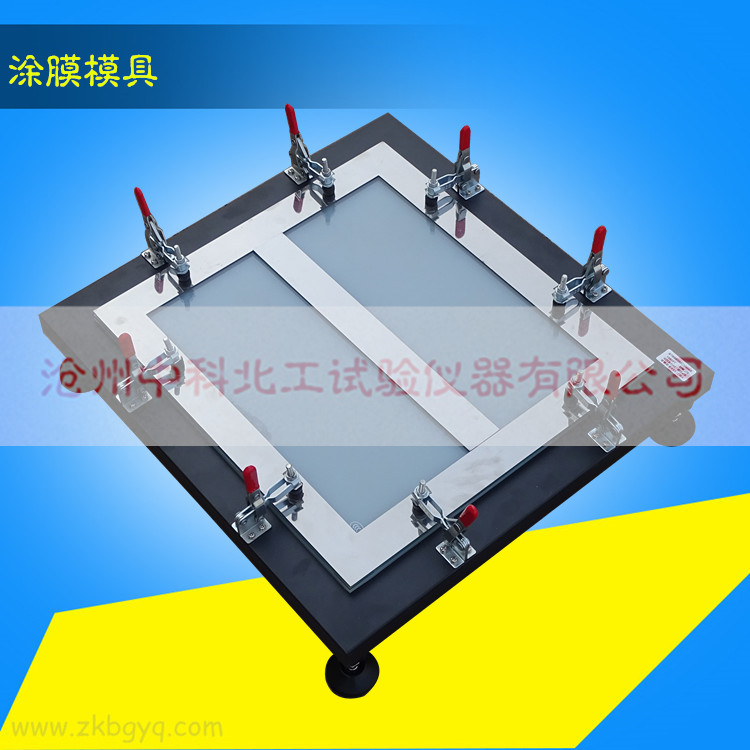

1、结构：本涂膜模具由模框、涂刮棒、基板及底座组成（见附图）
2、尺寸规格：外框尺寸410mm×380mm×1.5mm
内框尺寸350mm×320mm×1.5mm
涂膜厚度 （1.5±0.1）mm
