平板载荷测试仪K-30
更新：2018/1/27 10:58:29 点击：
介绍
一、简介平板载荷仪适用于粗、细粒土和土填压实后的路基，基层等的地基系数的测试，也可用于计算均匀地基土的变形模量。
二、主要技术参数
1、载荷板直径：300mm
2、千斤顶加载能力范围：0-6t
3、千斤顶行程：120mm
4、测桥跨度：3000mm
5、手动油泵额定压力：300MPa
6、压力测试范围：0-20MPa
7、位移测试范围：0-10mm
8、使用10#机械油，适用环境温度为0℃-45℃
三、基本构造：

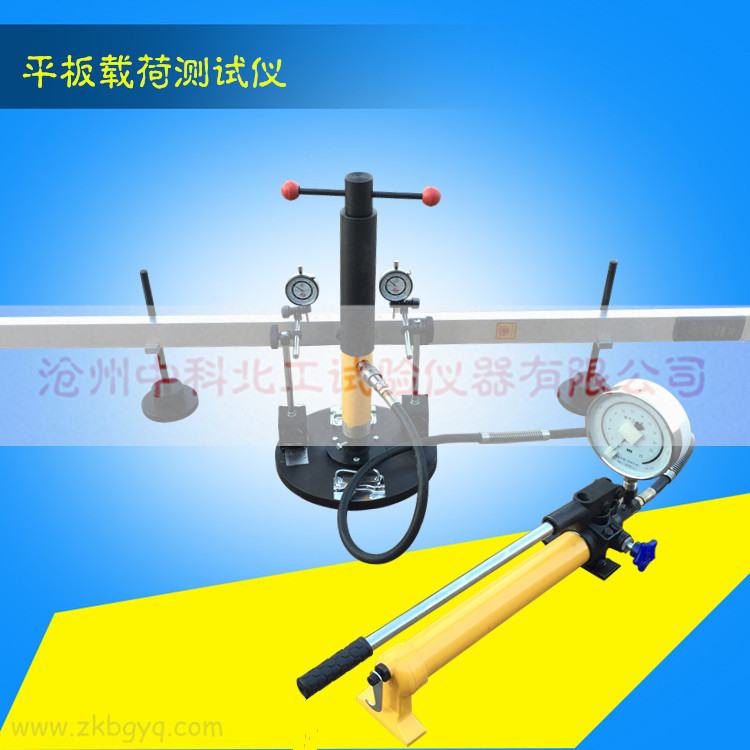

平板荷载仪由加载系统、测桥等组成，如图一所示。
1、加载系统：
由载荷板、千斤顶、手动油泵、高压油管等组成。载荷板直径300mm，厚度为25mm上刻有放置千斤顶的定位线，千斤顶的最大推力为5t，行程120mm，升降杆起升高度100mm，手动油泵的额定压力为30MPa。
2、测桥：
由支座、横梁和百分表支架等组成，横梁可沿支座立柱升降，以调整高度。
四、安装：
1、将横梁用支座立柱固定好，以距地面250mm为宜，两个支座要放平，立柱要在同一条直线上，横梁在两个支座上的高度要相同。
2、接好油泵、压力表、高压油管、千斤顶。
3、再将两根外横梁分别插入内横梁，到位后拧紧旋钮。
4、把整个测桥横梁固定在支座立柱上，以距地面300mm为宜。
5、接好压力表和高压油管。
