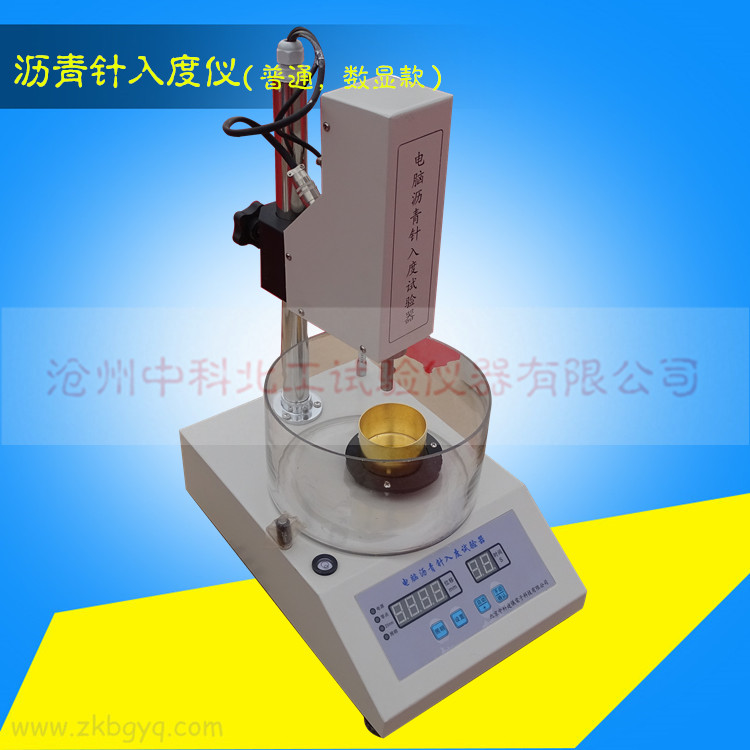

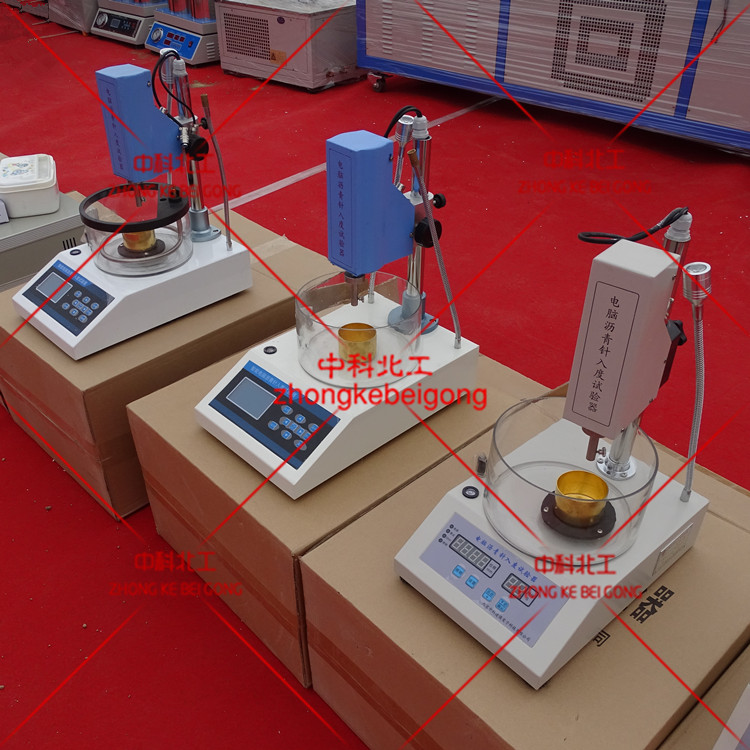

SZR-567型电脑沥青针入度仪
一、概述：
新型电脑沥青针入度是一种采用先进的数字式位移传感器，结合微电脑技术研制的测量沥青针入度测量仪器，该仪器满足GB4509-84《石油沥青针入度的测量法》，ASMD5-86/IP49-79《沥青针入度的测量法》和T0604-2011《；沥青针入度试验》。该仪器使用简单、方便、低温漂，适用环境范围大，实现了试验过程自动化、数字化、电脑化、为了我国公路、市政、建筑、石油等领域提供了一种精度高、稳定度好、性能可靠的电脑自动化沥青试验仪器。新型电脑沥青针入度是一种采用先进的数字式位移传感器，结合微电脑技术研制的测量沥青针入度测量仪器，该仪器满足GB4509-2010《沥青针入度的测量法》，ASMD5-86/IP49-79《沥青针入度的测量法》和T0604-2011《沥青针入度试验》。该仪器使用简单、方便、低温漂，适用环境范围大，实现了试验过程自动化、数字化、电脑化、为了我国公路、市政、建筑、石油等领域提供了一种精度高、稳定度好、性能可靠的电脑自动化沥青试验仪器。
二、用途
该仪器主要用于测定粘稠石油沥青，粘稠页岩沥青，及液体石油沥青，沥青材料经蒸馏或乳化后的残留物的针入度。
沥青的针入度是在规定的时间和温度下，附加一定重量的标准针垂直穿入试样的深度。
三、主要功能特点：
1、四位液晶显示。
2、可以连续试验三次，自动计算试验平均值。
3、系统测试模式允许进行传感器检测。
4、仪器工作平台可以上下在0-25mm内调节。
5、贯入针杆可以上下手动调节。
6、可设置试验时间为5秒，15秒，30秒，60秒。
7、可外接打印机打印试验结果（SZR-7)

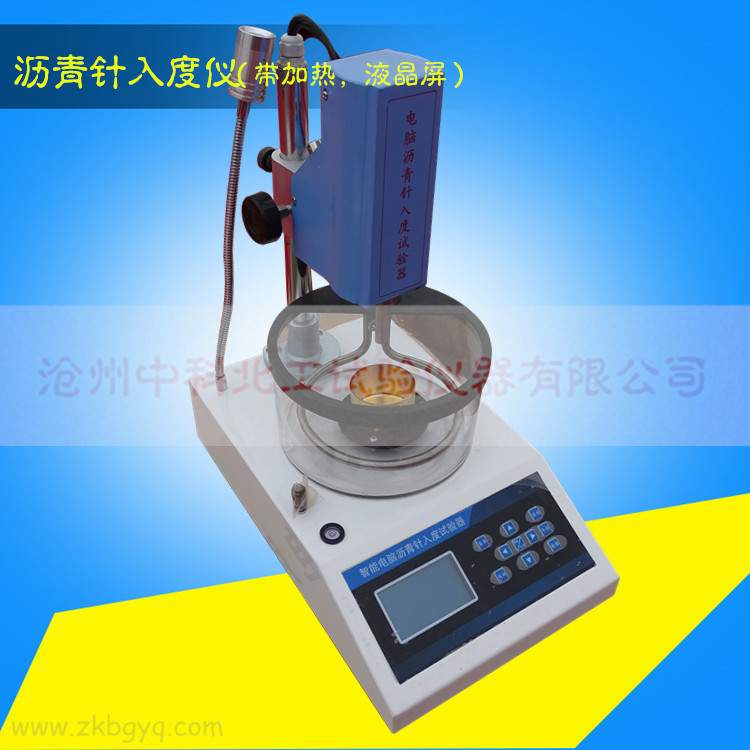

8、自带加热控温系统（SZR-6/7)型，温度可在0-50℃范围内任意设置。
9、带工业标准RS232C通讯接口（SZR-5/6/7选配），可以通过通讯接口操作仪器完成试验，并读取试验结果。
四、技术参数：
1、最小分度：位移：0.01mm  时间0.1s
2、最大量程：40mm
3、针连杆、砝码、标准针合重：100±0.05g 200g±0.05（选配）
4、电源：AC220V±10%50HZ
5、试验皿：铜制，尺寸为55*35  70*45 针入度为200-350时选配
6、平底保温皿：玻璃制品，容量不大于1.5L，皿深大于60mm，附放试样皿用三角架一个
7、加热功率：200W：测温范围0-125℃，控温范围：常温-50℃控温精度0.1℃（SZR-6/7)型。
五、仪器主要结构
1、升降架 2、平底玻璃皿 3、照明灯 4、照明灯开关 5、标准针6、水平泡 7、开关8、工作台9、拨头 10、盛样皿11、针杆
六、仪器的安装
新仪器开箱后，应按装箱单检查配件是否齐全，有无损坏。将针入度仪主机放在水平的平台上，接通电源，松开立杆后面的顶丝，将整个升降组件网上提一定距离，然后缩紧顶丝，松开紧针螺母，插入标准针，缩紧；螺母即可。根据需要连接温度传感器和加热组件。
七、仪器操作说明：
1、A.SZR-5型按键功能
启动键：用于启动试验
设置键：该键用于设置试验时间，按下该键，液晶屏显示t5.0，表示设定的试验时间为5秒钟。按打印或存储键，显示t15.0表示设定时间为15秒，连续按动按键，设定时间为5秒，15秒，30秒，60秒之间切换
手动键：按下该键，锁定针杆的电磁铁铁吸合，铁杆失去紧锁，释放该键，针杆被锁紧。释放该键，针杆被锁紧，用于手动安装铁杆。
存储键：完成一次试验后，按下该键将数据存入仪器内存存储三次后，液晶屏显示三次试验的平均值。
打印键：完成试验后，按下该键打印本次试验结果。请确认您所购买的型号具有打印机接口，并配有微型打印机，否则该键不起作用。
B.SZR-6/7型按键功能
启动键：用于启动试验
设置键：该键用于选择需要设置的选项，参看下文的设置方法
手动键：按下该键，锁定针杆的电磁铁吸合，铁杆失去紧锁，释放该键，针杆被锁紧。
存储键：完成一次试验后，按下该键将数据存入仪器内存存储三次后，液晶屏显示三次试验的平均值
打印键：完成试验后，按下该键打印本次试验结果。请确认您所购买的型号具有打印机接口并配有微型打印机，否则该键不起作用。
设置试验时：按设置键，LCD显示tX.X，表示时间设置，此时，按存储键增加设定值，打印键减小设定值，选择合适的值后，连续按动设置键，使LCD显示设定时间时，即退出设置模式，允许试验，(X表示任意值）
设置试验温度：按设置键，切换到CXX.X，表示温度设置。按存储键增加设定值，打印键减小设定值，选择合适的值后，连续按动设置键，使LCD显示设定时间时，即退出设置模式。
设置温度修正：按设置键，切换到LXX.X，表示温度修正设置。设置方法同上，温度修正仅仅在温度与实际温度存在偏差时，才需要设定，例如：实际温度为25.3℃，LCD显示温度为25℃，则需要将温度修正设置为-0.3.通常情况下，该值设置为0
控温开关：
按设置键，切换到CON表示控温已经开启，coFF表示控温关闭，按存储键或者打印键可以开启或者关闭控温
设定加热参数：按设置键，切换到PXXX可以设定加热比例值。比例值决定加热速度。如果在较长时间内不能加热到设定温度。则需要将P值增大。使用打印和存储键可以修改该值，修改完毕，按设置键返回到时间显示界面。设置完毕后，按设置键切换至时间显示，如果控温已经开启，则每隔5秒钟LCD会切换显示当前温度1秒钟。控温开启后，根据设定温度与环境温度的温差大小，需要10-30分钟温度达到设置值并稳定下来。在控温过程中，第一次达到设定温度时，温度可能会超0.2-0.5℃，属于正常情况，在随后的10-15分钟内，温度会达到设定值并稳定下来。
八、试验方法
1、将预先脱水的试样加热溶化，加热温度不得高度试样估计软化点90℃，时间不得多于30分钟，充分搅拌，过筛后注入试样皿内，其深度至少超过预期针入度值约10mm,放置于15-30℃的室温中冷却1-1.5h（小试样皿）或1.5-2h(大试样皿），冷却时应注意不应有灰尘落入。
2、将试样皿放入盛满清水是水槽中，保温1-1.5h（小试样皿）或1.5-2h(大试样皿）,水温保持25±0.5℃，水面应高于试样表面25mm以上。
3、若仪器放置位置变动，则需按9.5的办法调整水平。
4、根据试验要求，装上标准针及配重砝码。非经注明，试验温度为25℃，时间为5s,标准针，针连杆，及配重砝码合重为100±0.05g.时间为15s,标准针，针连杆及配重砝码合重为150±0.05g
5、将平底保温皿放置于仪器工作台上，并将三角架放于平底的保温皿内，应居中，另准备足够的温度高于25℃的清水，以备试验时注入保温皿内使用。
6、试样皿保温1-1.5或1.5-2小时后，取出并放入水温严格控制为25℃的平度保温皿中，试样表面以上的水层高度不应少于10mm.
7、操作规程
（1）操作设置键，选择所需的试验时间
（2）调整针杆高度，使试样与标准针尖接触。
（3）按启动键，位移传感器自动清零，针与连杆立即自动释放
 并自动穿入试样中，同时液晶显示器显示05并开始倒计时，计时时间一到，则自动锁定并显示此时测试针插入沥青的深度值
（4）若检测有效，按存储键给予确定
（5）用手将砝码往上推到检测位后，便可以进行下一次试验。
（6）将试样换一个位置，重复以上步骤，进行第二次和第三次测量，当第三次测量后，按存储键显示器的是三次测量数据的平均值，计量下该数值
（7）存储键只有在检测完成后，按键有效，其他均无效
（8）试验结束后，先关掉电源，再将针与连杆网上推复位，不能先复位在关电源。
（9）打印键在试验一次时，打印此次的针入度值，当三次做完时，打印此三次的试验结果及平均值。
（10）手动按键按下时针与连杆立即自动释放
8、同一试样重复试验至少三次，每次穿入点的相互距离及试样皿边缘的距离都不小于10mm.各次试验结果的平均值即为试样的试验结果。
九、仪器调试
1、开箱后，检查是否因运输而发生故障
2、按装箱清单检查是否缺件，及时通知本公司销售部或销售商。
3、将电源插上，打开电源，此时显示屏显示时间5.0
4、为确保检测精度，通电5后，按下仪器的手动键，此时针杆组件应能自由落下
5、调整仪器水平方法如下，转动调节支角，使水平泡中气泡处于中心位置，此时，工作平面已处于水平位置
十、注意事项
1、在试验中，针连杆下落后，需重新提前，只需将测量杆轻轻上推到位，便可自动锁住，切勿用来过猛
2、将平底保温皿货试样皿放置到工作平台时需轻轻放平不与台面相互碰撞，更应该避免其他金属物与工作台碰撞，有助于平台水平。
3、每次试验前都应检查并调节保温皿的水温，试验后都应取下装好的标准针，用浸有溶剂（苯或汽油）的棉花或布擦净，再用棉花或布擦干，放于干燥处。
4、仪器工作平台平常存放时应有薄油层保护。
5、试验后，将工作台及测杆擦净，用干净的布罩罩住仪器。
6、电源电压如果不稳出现死机现象，此时按键无效。应将电源关掉，过3秒钟后再重新启动即可开机。
