一、简介

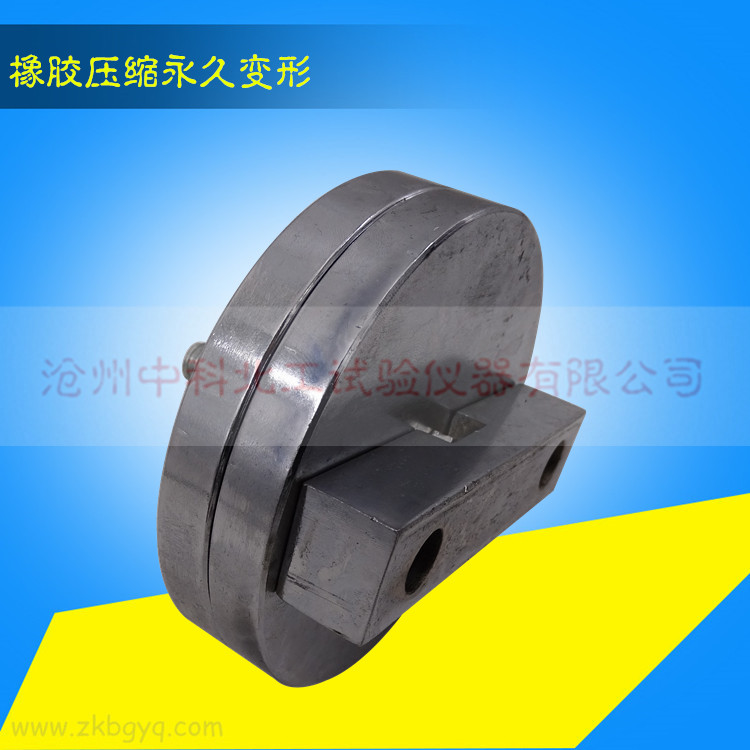

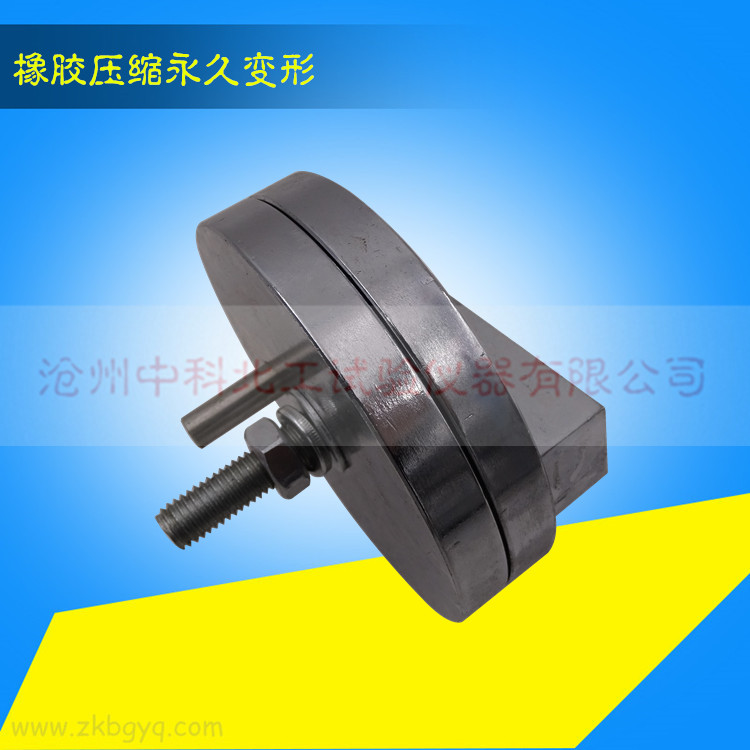

压缩永久变形器由平行钢板、插销、限制器和紧固件组成，符合GB/7759-2015要求，用于硫化橡胶，热塑性橡胶在常温，高温和低温条件下，以一定压缩率，经一定的压缩时间后测定橡胶变形。
二、产品参数
1、试样尺寸：（A型：直径29mm，高12.5mm）
              (B型：直径13mm, 高6.5mm)
2、外形尺寸：直径115mm、压板厚度12mm
3、产品重量：约3kg
4、产品材质：铁镀锌。
三、结构

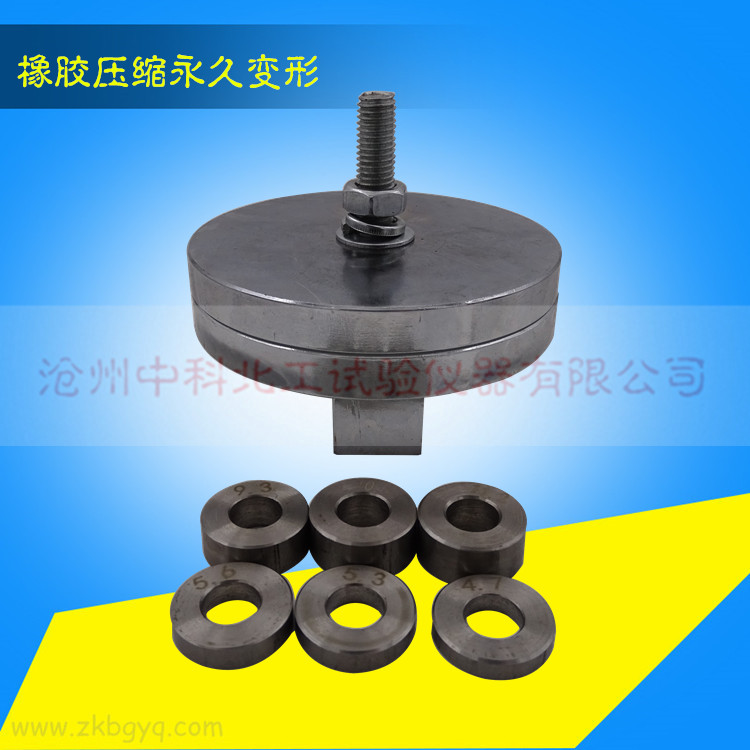

标配三种不同高度限制器（每种一个共三个）
每次使用时仅用一个限制器。
A型  压缩率     A型      件数
      25%     9.3-9.4      1
      15%     10.6-10.7    1
      10%     11.2-11.3    1
B型  压缩率   B型         件数
      25%      4.7-4.8      1
      15%      5.3-5.4      1
      10%      5.6-5.7      1
硬度＜80IRHD 对应25±2%
硬度在80～90IRHD之间 对应 15±2%
硬度≥90IRHD 对应10±1%
四、注意事项
1、在压缩夹具的压缩板表面上涂一层润滑剂（滑石粉、甲基硅油），使试样不粘夹具。所用的润滑剂对试验中的橡胶试样没有任何影响，并应在试验报告中注明所用的润滑剂。
注：由于某些原因没有使用润滑剂，应在试验报告中注明。
2、在标准实验室温度下，测量每个试样中心部位的高度，精确到0.1mm。
注：三个试样高度相差不超过0.05mm
3、将试样与限制器置于夹具中，应避免试样与螺栓或限制器相接触。慢慢旋紧紧固件，使两压缩板均匀地靠近直到与限制器相接触。所施加的压缩应为试样初始高度的（25±2）%，对于硬度较高的试样则应为（15±2）%或（10±1）%。
