土基现场CBR值测定仪
更新：2019/4/19 9:56:31 点击：
介绍
一、简介本仪器根据JTG E60-2008《公路路基路面现场测试规程》而设计制造，适用于公路现场测定各种土基材料的现场CBR值，本仪器的工作原理是利用后轴承重不小于60KN的载重汽车，用千斤顶进行加荷，通过贯入杆测得贯入量及测力计测得的载荷重量，计算出土基现场的CBR值。
二、目的和适用范围
1、本方法适用于在公路现场测定各种土基材料的现场CBR值。
2、本方法所用试样的最大集料粒径宜小于25mm，最大不得超过40mm。
三、技术参数
1、液压千斤顶：100KN及球座
2、测力计：60KN
3、贯入杆：Φ50mm 长度：200mm
4、承载板：1.25kg/块 4块
四、仪具与材料
1、荷重装置：装载有铁块或集料等重物的载重汽车，后轴重力不小于60kN，在汽车大梁的后轴之后设有一加劲横梁作反力架用。

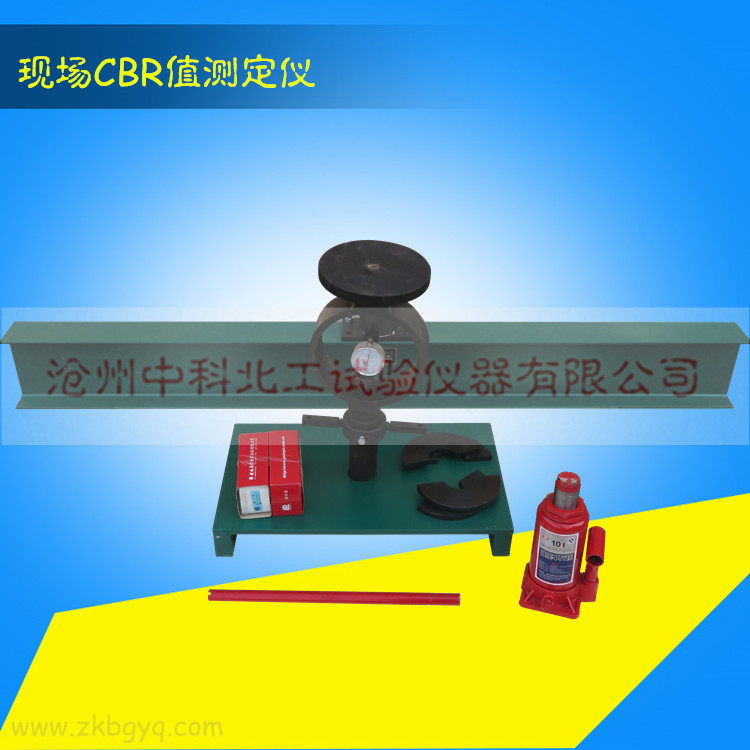

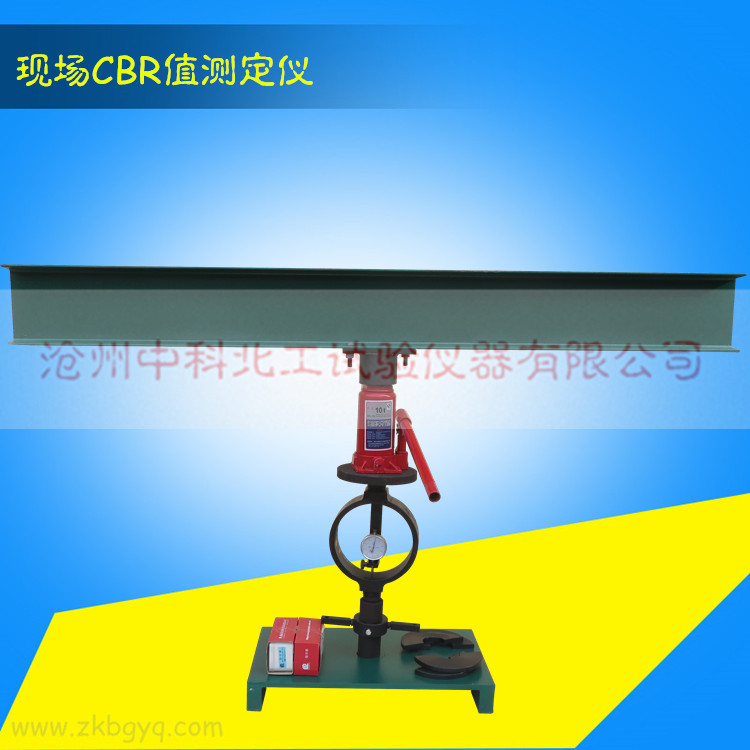

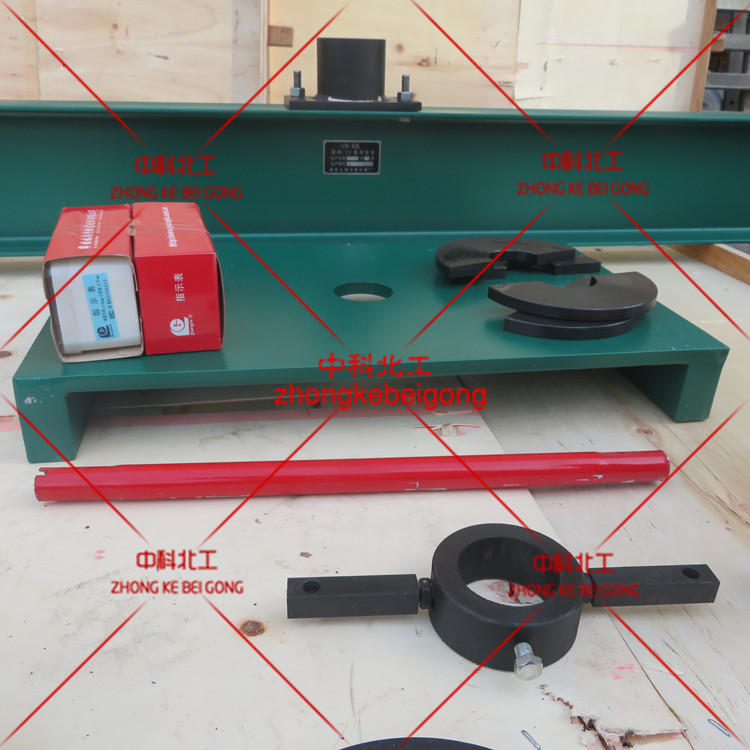

2、现场测试装置：如图所示，由千斤顶（机械或液压），测力计（测力环或压力表）及球座组成，千斤顶可使贯入杆的贯入速度调节成1mm/min，测力计的容量不小于土基强度，测定精度不小于测力计量程的1/100。
3、贯入杆：直径Φ50mm，长约200mm的金属圆柱体。
4、承载板：每块1.25kg，直径Φ150mm，中心孔眼直径Φ52mm，不小于4块，并沿直径分为两个半圆块。
5、贯入量测定装置：由图中所示的平台及百分表组成，百分表量程20mm，精度0.01mm，数量2个，对称固定于贯入杆上，端部与平台接触；平台跨度不小于50cm。
注：此设备也可用两台贝克曼梁弯沉仪代替。
6、细砂：洁净干燥的细干砂，粒径为0.3～0.6mm。
7、其它：铁铲，盘，直尺，毛刷，天平等。
