自密实混凝土V箱（V型仪）使用说明一、简介
自密实混凝土V型漏斗用于测量自密实混凝土的粘稠性和抗离析性。适用于各个等级的自密实混凝土粘稠性能和抗离析性能的测定。
沧州中科北工试验仪器有限公司
二、试验要求：

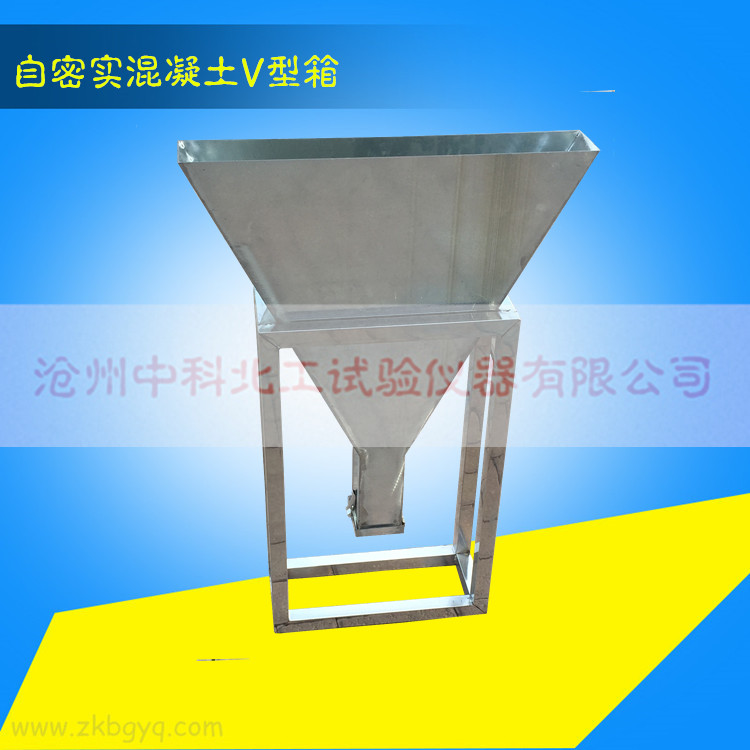

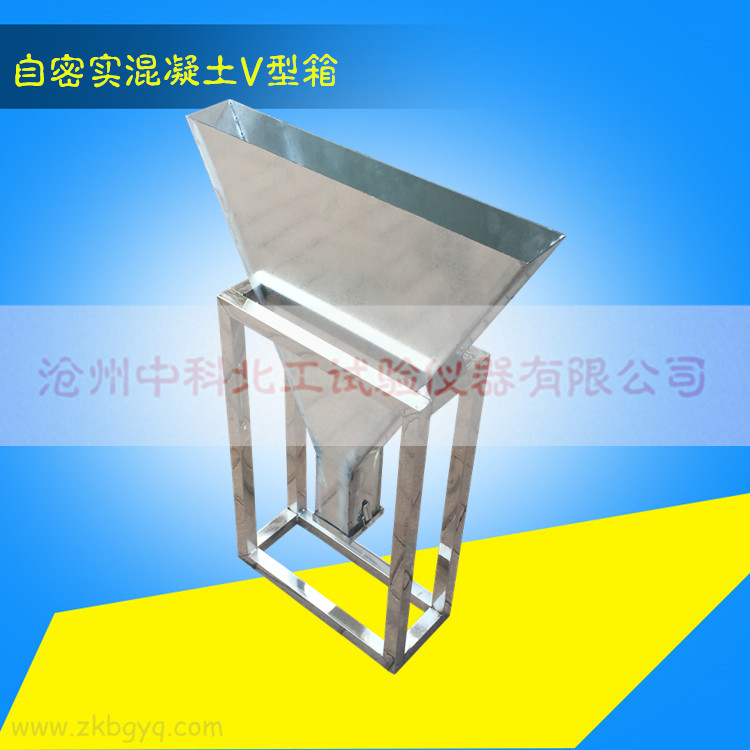

1、V形漏斗的形状和内部尺寸（如图），漏斗的容积约为10L，其内表面应经加工修整呈平滑状。V形漏斗制作材料可用金属，也可用塑料。在漏斗出料口的部分，应附设快速开启且具有水密性的底盖。漏斗上端边缘的部位应加工平整，构造平滑且耐腐蚀。
2、支撑漏斗的台架宜有调整装置，应确保台架的水平，且易于搬运。
3、应备有混凝土投料用容器中科北工（约5L容量，附有把手的塑料桶）、接料容器（约12L容量的水桶）、刮平混凝土顶面的平直刮刀、能准确量测至0.1s的秒表和湿布等。
新拌混凝土试样，可按现行国家标准《普通混凝土拌合物性能试验方法标准》GB 50080的相关规定制作。
三、使用与操作
自密实混凝土V型漏斗试验方法应符合下列规定：
1、将V型漏斗经清水冲洗干净后置于台架上，使其顶面呈水平，本体侧为垂直状态。应确保漏斗稳固。用拧过的湿布擦拭漏斗内表面，使其保持湿润状态。
2、在漏斗出口的下方，放置承接混凝土的接料容器。混凝土试样填入漏斗前，应先行确认漏斗流出口的底盖是否已经关闭。中科北工客服QQ916129270
3、用混凝土投料用容器盛装混凝土试样，由漏斗的上端平稳地填入漏斗内至满。
4、用刮刀沿漏斗上端将混凝土的顶面刮平。
注：混凝土试样约为10L左右。
5、混凝土顶面刮平，待静置1min后，将漏斗出料口的底盖打开，用秒表测量自开盖至漏斗内混凝.土全部流出的时间（to），精确至0.1s，同时观察并记录混凝土是否有堵塞等状况。
注：1、若新拌混凝土的粘滞性较高，全量流空瞬间的判定较为困难时，可由漏斗上方向下观察，透光的瞬间即为混凝土由卸料口流完的瞬间，测量流下时间时，中 科 北 工 应用精度在0.1s以上的秒表进行测定。
2、流下时间的测定，宜在5min内对试样进行2次以上的试验，以2~3次试验结果的平均值进行评价，可减少取样的误差。
四、试验结果的注意事项
自密实混凝土V型漏斗试验结果应符合下列要求：
1、混凝土流下时间的测定应精确至0.1S。
2、混凝土流下状况记录除测量流下时间外，还应记录混凝土在流下过程的流动状况，如是否有堵塞的状况等。
五、检验报告中应包含下列各项内容：
1、混凝土的配合比
2、混凝土流下时间
3、混凝土流动状况记录
