碟式液限仪
更新：2018/4/10 8:14:54 点击：
介绍

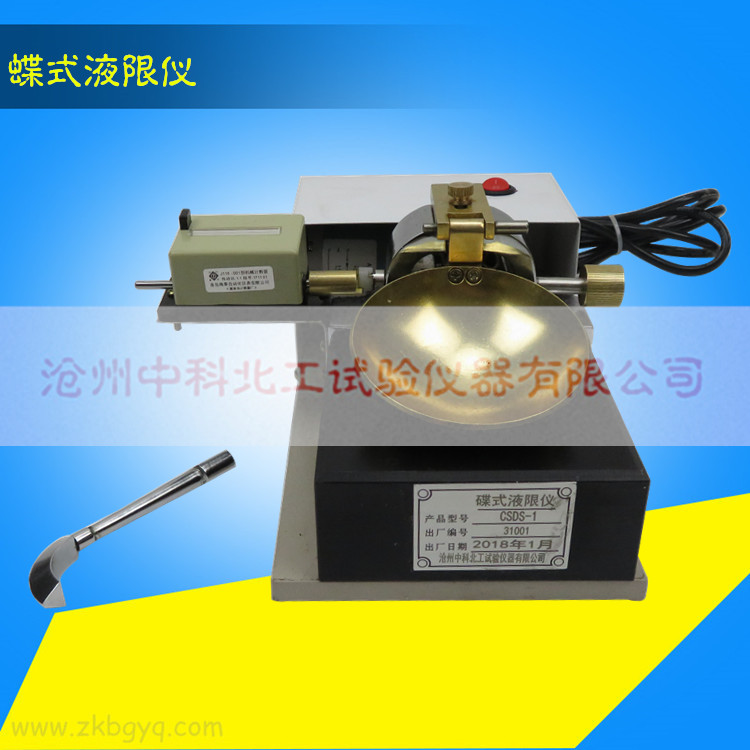

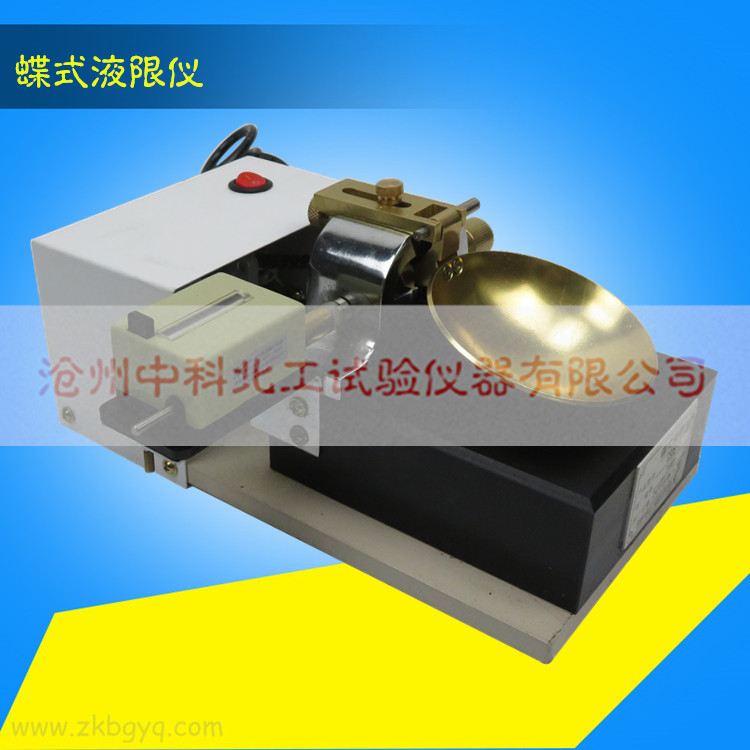

CSDS-1蝶式液限仪一、概述：
碟式液限仪由盛装试样的黄铜皿和装有硬优质橡愬台座，以及将皿与台座之间落距控制在1厘米的冲击装置凹轮及计算器、划槽刀等组成。
二、用途：
测定土的液限，为划分土类，计算天然稠度、愬性指数，供设计施工使用。
三、技术规格：
1、手动驱动
2、碟下落频率 ：120击/分钟（允许误差15%）
3、内置击数计时数器
碟式液限仪的使用方法参照ASTM D4318《土的液限标准试验方法》
8.2.5 蝶式仪法试验，应按下列步骤进行：
1、将制备好的试样充分调拌均匀，铺于铜碟前半部，用调土刀将铜碟前沿试样刮成水平，使试样中心度为10mm，甩开槽器经蜗形轮的中心沿铜碟直径将试样划开，形成V型槽。
2、以每秒两转的速度转动摇柄，是铜碟反复起落，坠击于底座上，数记击数，直至槽底两边试样的合拢长度为13mm时记录击数，并在槽的两边取试样不应少于10g，放入称量盒内，测定含水率。
3、将不同水量的试验，重复本条1、2款的步骤测定槽底两边试样合拢长度13mm所需要的击数及相应的含水率，试样宜为4-5个，槽底试样合拢需要的击数宜控制在15-35击之间。含水率按本标准式（4.0.4）计算。
8.2.6、以击次为横坐标，含水率为纵坐标纸上绘制击次与含水率关系曲线（图8.2.6），取曲线上击次为25所对应的整数含水率为试样的液限。
