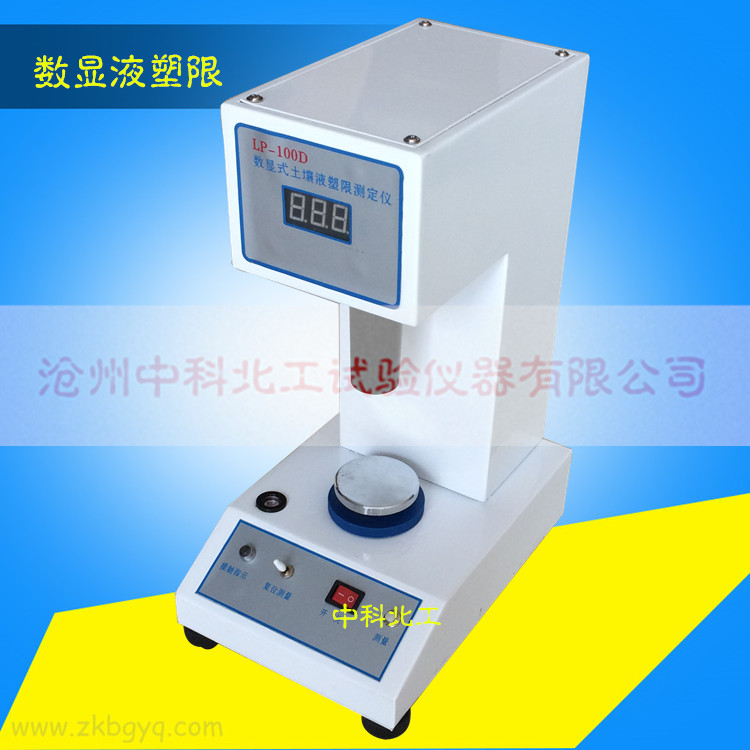

数显液塑限
更新：2017/12/20 9:29:40 点击：
介绍
一、概述本仪器用来测定土壤的液限和塑限，为划分土类，计算天然稠度，塑性指数提供可靠的数据，供公路、铁路、水利电力、治金、建筑等部门的工程设计和施工之用。本仪器采用数字显示等技术，能自动定时，测量，显示，具有性能稳定、数据可靠、测量精度高、读数直观、清晰、操作简单方便，工作效率高等特点，已被列入交通部标准公路土工试验规范，是土工试验必备仪器之一。
该仪器备有100克和76克种锥重标准，供用户选择。
二、技术参数：
1、最大量程：22mm左右
2、分辨力：0.1mm
3、测量非线性误差：优于2%
4、接触指示灵敏度：>10M
5、锥重：100克（±0.1克）
76克（±0.1克）
6、锥角：30°±2°
7、测量时间：5S
8、电源：～200V±10% 50HZ
9、连续工作时间：8小时
10、整机重量：5.3kg
11、外形尺寸：240×158×320mm
三、使用方法：
1、将仪器放置在水平工作台上，调整水平螺旋脚，使水泡聚中。
2、将仪器的电源插头插好，打开电源开头，预热3分钟。测量前用手轻轻托起锥体至限位处，此时显示屏上的数字为随机数，测量时会自动消除。
3、将调好的土样放入试杯中。刮平表面，放到仪器的升降座上。这时缓缓地向顺时针方向调节升降旋钮，当试怀中的土样同接触锥尖时，接触指示灯立刻发亮，此时应停止旋动，然后按“测量”键。
4、测量：按下“测量”键，锥体落下，此时，时间音响发出嘟！嘟……的声音。当测量时间一到，叫声停止，此时显示屏上显示出5秒钟的入土深度值。
第二次测量时，需将锥体再次向上托至限位处，向逆时针方向调节升降旋钮至能改变锥尖与土的接触位置（锥尖两次锥入位置距离不小于1cm）将锥尖擦干净，再次测量，重复上述步骤进行。
5、仪器出厂时，已备好100克和76克锥体。（一个锥体、二个锥尖、一个配重块）配重块和锥尖加上杆拧在一起为100克锥体重，如果用户需要使用76克锥时，只需将原锥体拧下，取下锥体上的配重块即76克锥（锥尖上端的圆盘即配重块），将锥尖拧上即可使用。与仪器配套的试杯、锥尖配重块等配件都放在仪器其它小盒内，拿出试杯或锥尖时请注意保护好锥尖，以免损坏。
四、结构简介
本仪器由机械和电子两大部分组成，机械部分由机壳、升降座、锥体三部分组成。
电子部分由控制电路、位移变换、A/D转换、音响定时显示等电路组成。
五、故障及维修
1、可能出现的故障
（1）不显示数字；
检查电源保险，开关按键。电源保险在机壳后底部，保险管型号为1A/250V
（2)按下“测量”键不工作；
检查测量按键，电磁弹簧等（打开顶盖，看弹簧是否卡住）。
（3）接触指示灯不亮；
检查+12V电源及发光管，接触指示电路。
2、注意事项
（1）维修仪器不能带电进行焊接，维修人员要有一定的电子技术。
（2）电路上可调元件不能随便调动，否则精度及线性都无法保证。
（3）锥尖在使用（拧上或卸下）时要特别小心，用手捏着慢慢旋动，切勿碰伤锥尖。用后擦干泥土，涂少许凡士林。备用锥尖等请妥善保管。
