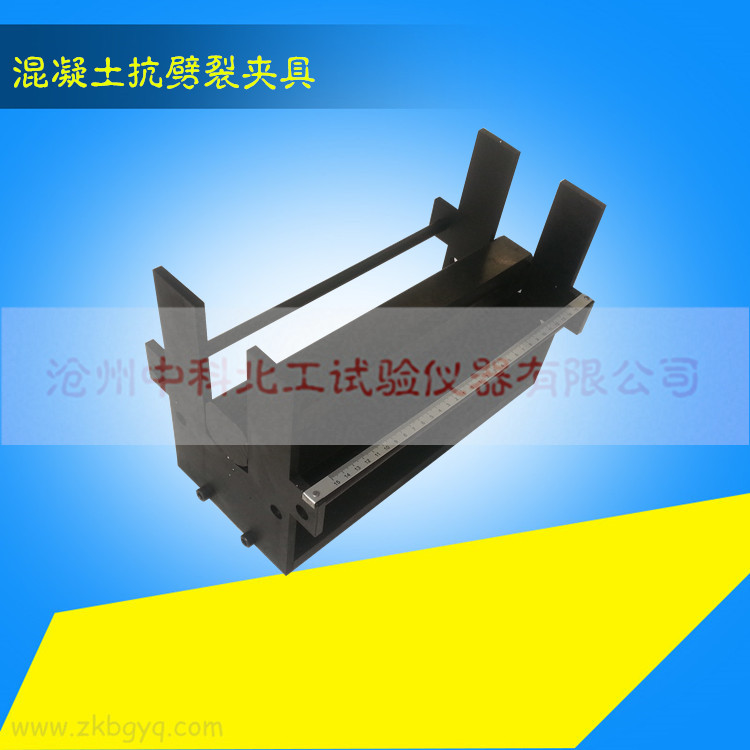

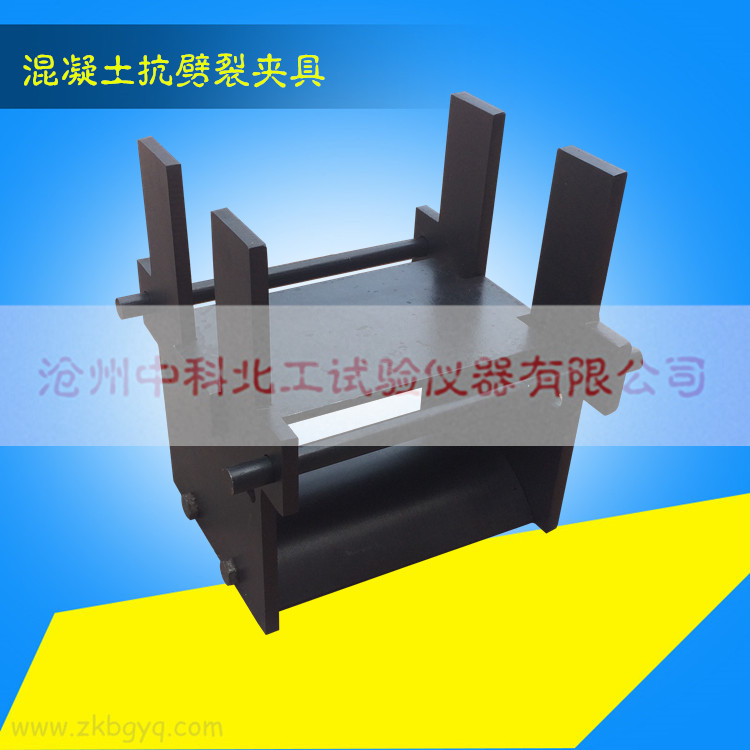

混凝土抗劈裂试验夹具
一、试验目的
测定混凝土的劈裂抗拉极限强度，可根据抗折强度与劈裂抗拉强度的关系式推算混凝土的抗折强度。
二、试验夹具
1、压力机与抗压强度的检验的规定相同
2、试件从养护地点取出应及时进行试验，将试件表面与上下承压板面擦干净。
三、规格尺寸
1、劈裂抗拉强度试验应采用半径为75mm的钢制弧形垫块，其横截面尺寸如图1所示，垫块长度与试件相同。
2、垫条为三层胶合板制成，宽度为20mm,厚度为3-4mm，长度不小于试件长度，垫条不得重复使用（由用户自备）。

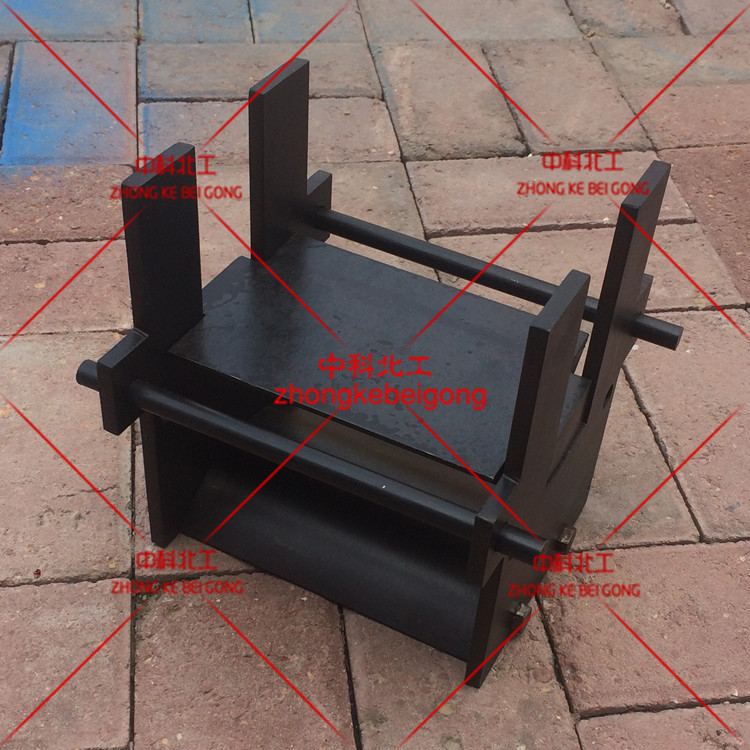

3、支架为钢支架，如图2所示。
钢垫板
1、钢垫板的平面尺寸应不小于试件的承压面积，厚度应小于25mm。
2、钢垫板应机械加工，承压面的平面度公差为0.04mm，表面硬度不小于55HRC，硬化厚度约为5mm。
四、实验步骤
1、将试件安放在试验机的下压板或垫板上，试件的承压面积应与成型时的顶面垂直。试件的中心应与试验机下压板中心对准，开动试验机，当上压板与试件或钢板接近时，调整球座，使接触均衡。
2、在试验过程中应连续均匀地加荷，混凝土强度等级＜C30时，加荷速度取每秒钟0.3-0.5MPa，混凝土强度等级≥C30且＜C60时，取每秒钟0.5-0.8MPa，混凝土强度等级≥C60时，取每秒钟0.8-1.0MPa。
3、当试件接近破坏开始急剧变形时，应停止调整试验机油门，直至破坏。然后记录破坏载荷。
立方体抗压强度试验结果计算及确定按下列方法进行：
1、混凝土立方体抗压强度应按下式计算：
fcc=F/A
式中fcc——混凝土立方体试件抗压强度（MPa）
     F——试件破坏载荷（N）
     A——试件承压面积（mm2）
混凝土立方体抗压强度计算应精确至0.1MPa
2、强度值的确定应符合下列规定：
1）三个试件测值的算术均值作为该组试件的强度值（精确至0.1MPa）
2）三个测值中的最大值或最小值中如有一个与中间值的差值超过中间值得15％时，则把最大及最小值一并舍除，取中间值作为该组试件的抗压值。
3）如最大值和最小值与中间值的差均超过中间值得15％，则该组试件的试验结果无效。
3、混凝土强度等级＜C60时，用非标准试件测得的强度值均应乘以尺寸换算系数，其值为对200mm×200mm×200mm试件为0.95。当混凝土强度等级≥C60时，宜采用标准试件，使用非标准试件时，尺寸换算系数应由试验确定。
