一、用途
此仪器主要用来确定土基的分层贯入次数,在短时间内能迅速完成大量的野外调查工作。
表1—1(一般粘性地承载力R)
锤击数(N10) |
15 |
20 |
25 |
30 |
(R)(L/M2) |
10 |
14 |
18 |
22 |
二、仪器结构和特征

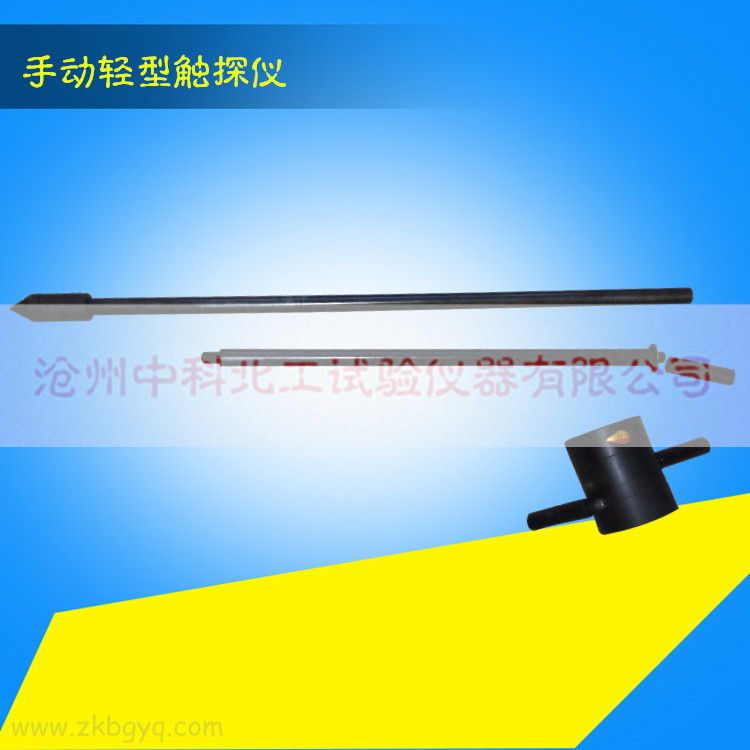

本仪器由手柄、导杆、重锤、击垫、贯入锥组成,可一次测得各层的相对强度。
三、使用方法
1、先用钻具试验土层标高,然后对需进行试验的土层连续进行触探。
2、试验时,重锤落距为500mm,锤自由地将贯入锥和杆,垂直地打入土中,每打入300mm的锤击数即为实测锤击数N10。
3、若需分层了解情况,可将贯入杆拔出来,取下贯入锥,用轻便取土钻头进行取样。
4、本方法一般用于贯入深度小于4m的土层。
四、主要技术参数
1、锤重量:10Kg±10g
2、落距:500mm
3、最大贯入深度:4000mm(可多配探杆)
4、贯入锤最大直径:Φ40mm
5、贯入锤锤度:60度
表1—2粘性素填土承载力R
锤击数(N10) |
10 |
20 |
30 |
40 |
(R)(L/M2) |
8 |
11 |
13 |
15 |
