浸水膨胀试验附件（JTJ 033-95）试验原理

 一、试验时，按路基施工时的最佳含水量及压实度要求在试筒内制备试件；为了模拟材料在使用过程中的最不利状态，加载前饱水4昼夜；在浸水过程中及贯人试验时，在试件顶面施加荷载板以模拟路面结构对土基的附加应力；贯人试验中，材料的承载能力越高，对其压人一定贯人深度所需施加的荷载越大。销售Q Q：91612 9270所谓CBR值，就是试料贯人量达到2.5mm或5mm时的单位压力与标准碎石压人相同贯人量时标准荷载强度（7MPa或10.5MPa）的比值，用百分数表示。

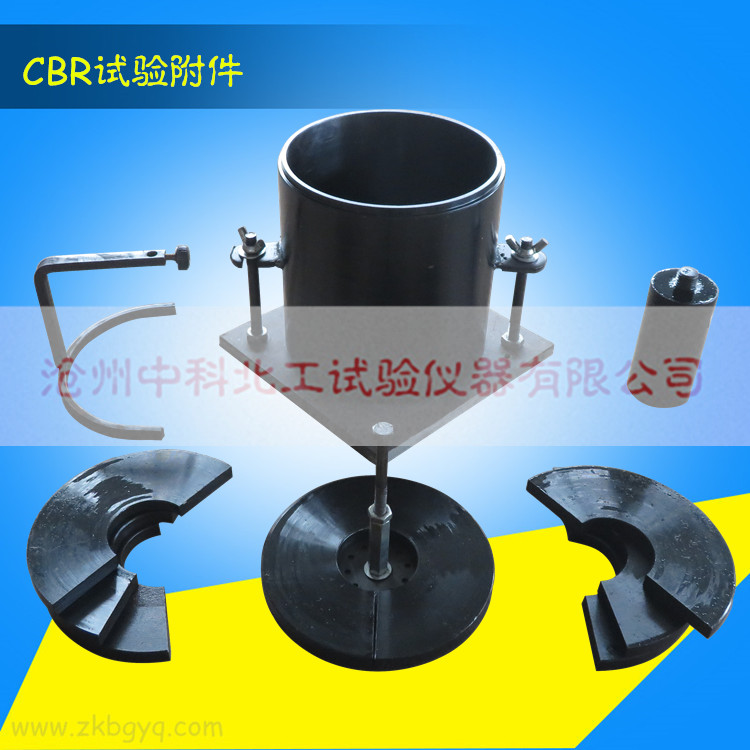

二、附件清单

1、9个浸水膨胀桶（内径152mm）。

2、72个半圆板（36个圆）（每个桶里4个整圆），又称承载砝码。

3、9个百分表。客服电话：13 722705231

4、9个表架，又称调节螺杆、套环。

5、1套贯入杆，又称压头（直径50mm）。

6、9透水盘，又称透水板、多孔底板。

 技术客服：QQ916129270

三、试验技术要求

（1）试验采用风干试料，按四分法备料。

（2）做击实试验，求试料的最大干密度和最佳含水量。

（3）按最佳含水量制备试件。

（4）试件泡水4昼夜。

（5）浸水膨胀试验附件做贯人试验：加荷使贯人杆以1-1.25mm／min的速度压入试件，记录不同贯人量及相应荷载。总贯人量应超过7mm。

（6）绘制单位压力P与贯人量L关系曲线，必要时进行原点修正。

（7）从P-L关系曲线上读取贯人量发别为2.5mm和5.0mm所对应的单位压力P2.5（MPa）和P5（MPa）。

一般采用CBR2.5,如CBR5>CBR2.5，则试验要重做。如果结果仍然如此，则采用CBR5。

关于CBR值室内试验的详细步骤及具体要求可参见《公路土工试验规程》（JTJ 051-93）中的“承载比（CBR）试验（TO 134-93）”。
