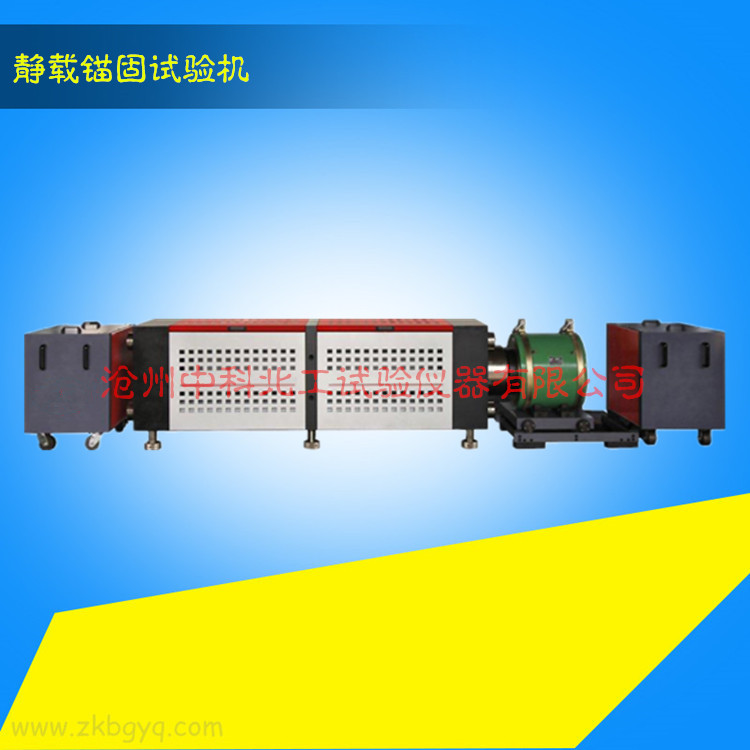

静载锚固试验机
更新：2019/4/3 18:21:41 点击：
介绍
一、主要概述静载锚固试验机采用微机控制电液伺服加载，主体与控制柜分置的设计，具有操作方便、工作稳定可靠、试验精度高、加力平稳的特点，专用钢绞线、静载锚固强度试验之用。测力采用负荷传感器（6500KN），微机控制及显示，电液伺服控制精度较高，试验结果更加准确。
二、主要技术参数
1、最大试验力：6500KN
2、测力范围：4%-100%（全程不分档，等效三档）
3、示值准确度（试验力）：优于示值的±1%
4、位移测量范围：0-200mm
5、示值准确度（位移）：±1%
6、重复性：±0.5%
7、相对分辨率：±0.5%
8、活塞行程： 200mm
9、拉伸间距： 3400mm
10、功率：4.4KW
11、外形尺寸：5030×900×900
12、控制柜尺寸：1180×800×1310
13、净重：3500Kg
三、主机结构
该卧式静载锚固机由主机和控制柜（含油源、泵站）及微机控制系统三部分组成。
1、主机：由负荷传感器、机架、围板、千斤顶及垫板、锚板、锚具等组成。其中锚板、锚具及垫板随做不同的试验根数而更换不同的锚板和锚具。
2、控制柜：由控制面板、电机泵、送油阀、回油阀、截止阀、电磁换向阀、电液伺服数字阀、管路、油箱等系统构成，主要实现对油缸（千斤顶）、活塞启动、后退、停止、压力大小、速度快慢的控制。
