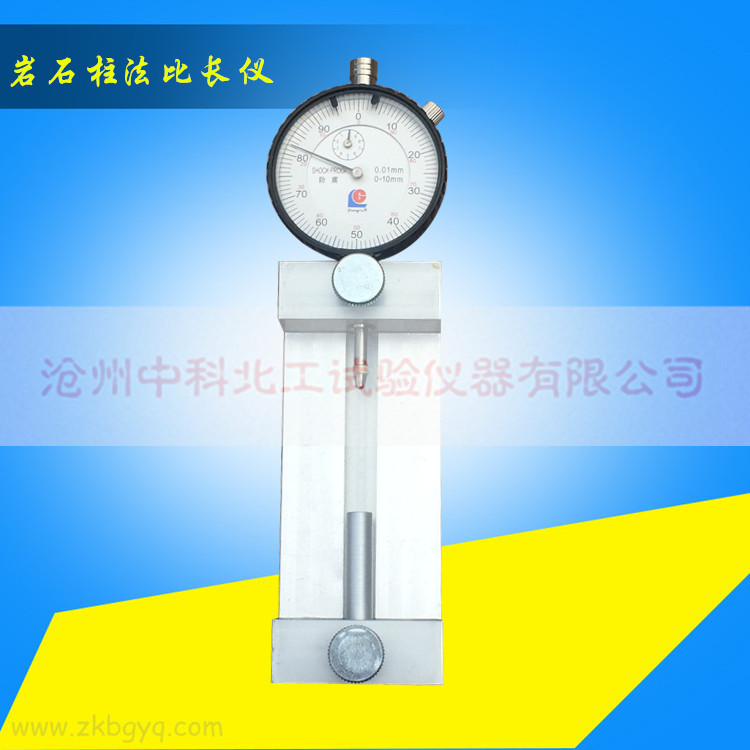

岩石柱法比长仪
更新：2018/4/10 10:59:18 点击：
介绍
一、原理将一定尺寸的岩石小圆柱体持续地浸泡在氢氧化钠溶液中，定期测定每个圆柱体的长度变化；依据圆柱体在3个月时的膨胀率，评定其所代表的骨料的碱活性。
二、仪器设备
1、钻芯机：配有内径为φ9mm的小圆筒钻头。
2、锯石机
3、磨平机
4、试件养护瓶：采用耐碱性材料制成，能盖严以避免溶液变质和改变浓度。
5、测长仪：量程25～50mm，精度0.001mm。
三、试验程序
1、取样
按照地质勘测的有关取样方法从采石场钻取（或锯取）适当体积和数量的岩石样品，保证样品尺寸满足6.2.1的要求
2、试件的制备
2.1从取得的岩石样品中钻取直径为9mm±1mm的岩样。当岩石的层理清晰时，应在同块岩石样品的不同岩性方向上分别钻取一个芯样；当岩石层理不清晰时，应在三个相互垂直的方向上分别钻取一个芯样。芯样长度须满足6.2.2的要求
2.2将芯样锯成长度为35mm±5mm的试件，将试件两端面磨成互相平行并与试件中心轴线垂直的光面。加工时，应避免试件表面损伤变质而影响碱溶液渗入试件内部的速度。
3、试件初长的测定
将制备好的试件编号，放入盛有蒸馏水的瓶中，并将该瓶置于温度为20℃±2℃、湿度为50%以上的恒温室内。每隔24h将试件从瓶中取出，擦干其表面水分，用测长仪测定试件长度。当前后两次测得的试件长度变化率不超过0.02%（一般需2～5天）时，以最后一次测得的长度值作为试件的初长。
4、试件的养护
将已测定初长的试件浸入已装有1mol/L氢氧化钠溶液的试件养护瓶内。氢氧化钠溶液的液面应超过试件顶面10mm以上，且每个试件平均溶液量应不少于50ML。同一试件养护瓶中不得浸泡不同岩石品种的试件。盖严瓶盖，将试件养护瓶置于20℃±2℃的恒温室中进行养护。每6个月更换一次试件养护瓶中的氢氧化钠溶液。
5、试件长度变化的测定
当试件分别养护至7天、14天、21天、28天、56天、和3个月时，在20℃±2℃的恒温室内将试件从试件养护瓶中取出，先用蒸馏水将试件表面溶液洗涤干净，并将其表面水擦干，再用测长仪测定试件长度。如有需要，以后每28天测定一次试件的长度。一年后，每3个月测定一次试件的长度。
在不同龄期测定试件长度时，应尽量保持试件与测长仪的相对位置不变；每次测量完毕后，应迅速将试件放回养护瓶中继续养护。
注：在不同龄期测定试件的长度时，应同时观测试件形态的变化，如开裂、弯曲和撕裂等，并作记录。
四、结果计算与处理
1、试件长度的膨胀率按下式计算（经确至0.001%）
Et =（Lt - Lo）Lo×100
式中：Et——试件浸泡t天后的长度膨胀率，%；
Lt——试件浸泡t天后的长度，mm；
Lo——试件的初长，mm。
2、以各试件长度膨胀率的最大值作为试验结果。
注：同一试验人员采用同一仪器测量同一软件，测量操作误差不应超过±0.02%；不同试验人员采用同一仪器测量同一试件，测量误差不应超过±0.03%
五、评定
若试件浸泡3个月时的膨胀率小于0.10%，将该岩石试件所代表的骨料评定为非碱活性骨料；反之，则评定为碱活性骨料。
