塌落度仪系用于按GB/T50080—2002检验普通混凝土拌和物的稠度试验中塌落度法的专用设备。它的制造应符合《砼坍落度仪》JG3021中的要求。检验周期一年。
1、试验目的
坍落度为表示混凝土拌和物稠度的一种指标,测定的目的是判定混凝土稠度是否满足要求,同时作为配合比调整的依据。
本方法规定了采用坍落仪测定水泥混凝土拌和物稠度的方法和步骤。
本试验适用于坍落度不小于10mm,中科北工 骨料最大粒径不大于40mm的混凝土拌和物。
2、试验仪具

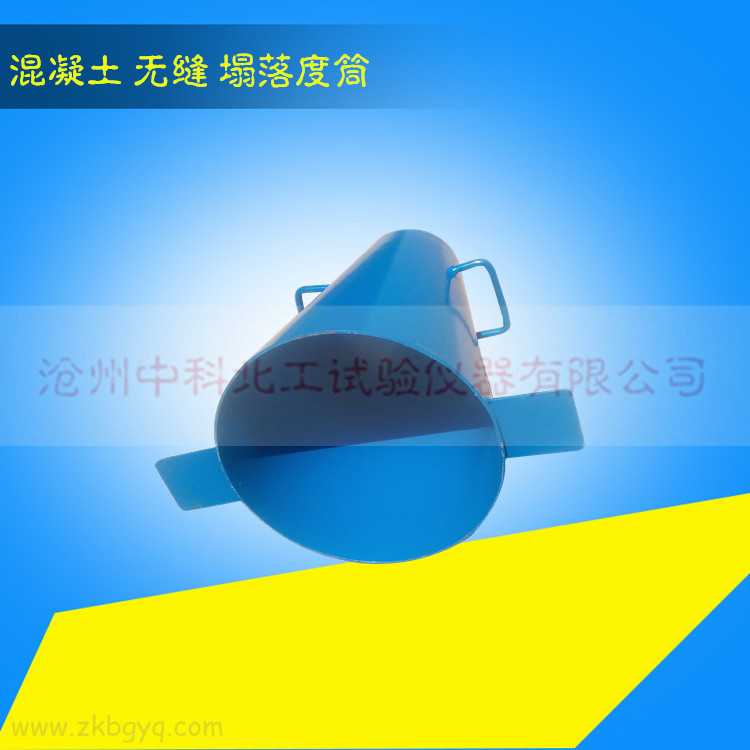

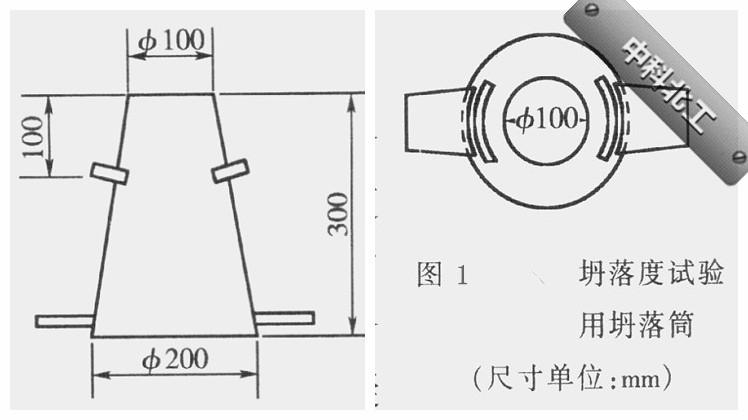

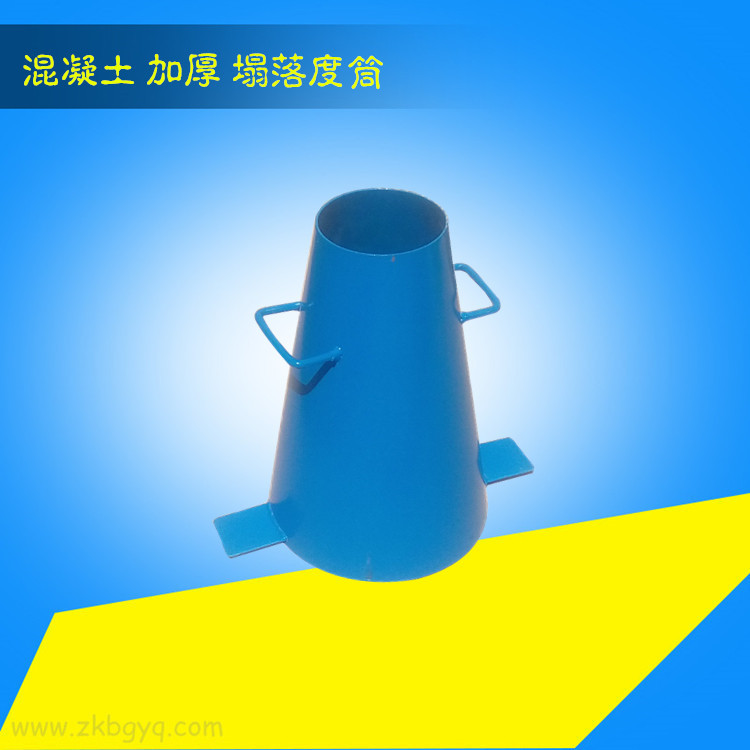

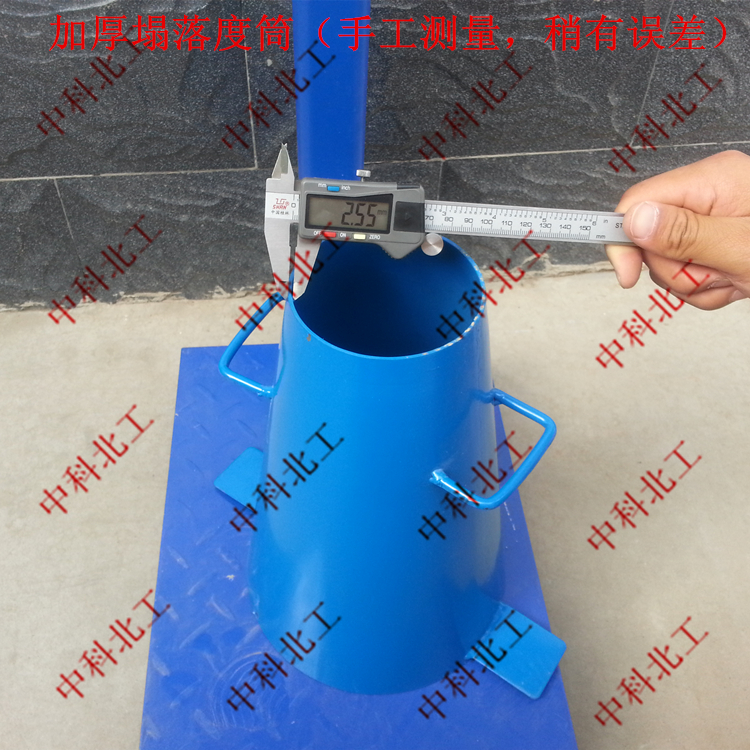

(1)坍落度筒:如图一所示,符合《水泥混凝土坍落度仪》中有关技术要求。坍落度筒为铁板制成的截头圆锥筒,厚度不小于1.5mm,内侧平滑,没有铆钉头之类的突出物,在筒上方约2/3高度处有两个把手,近下端两侧焊有两个踏脚板,保证坍落度筒可以稳定操作。坍落筒尺寸如表1。
沧州中科北工试验仪器有限公司
坍落筒尺寸(表1) |
||||
集料公称最大粒径(mm) |
筒的名称 |
筒的内部尺寸(mm) |
||
顶面直径 |
底面直径 |
高度 |
||
<31.5 |
标准坍落度筒 |
100±2 |
200±2 |
300±2 |

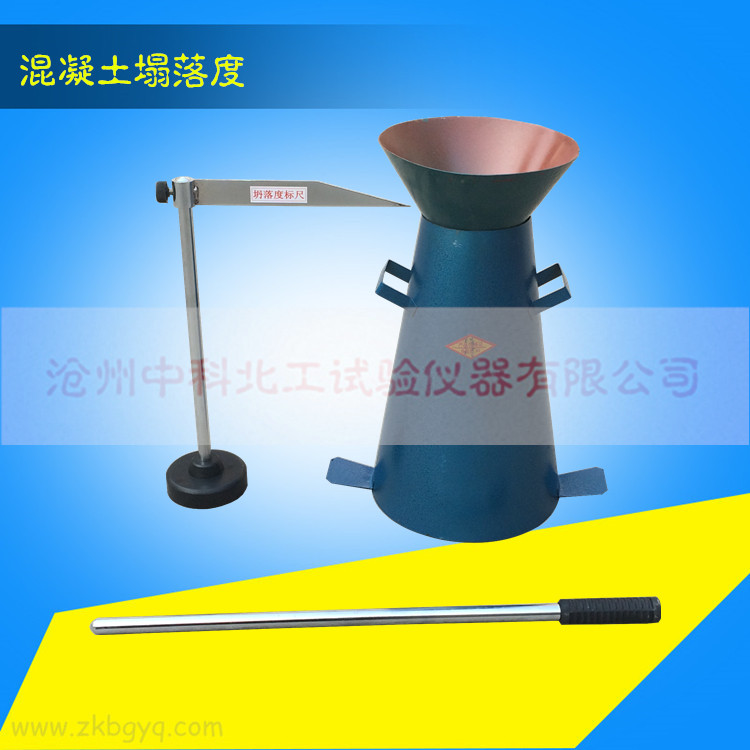

(2)捣棒:符合《水泥混凝土坍落度仪》(JG 3021)中有关技术要求,直径16mm,长约650mm,并具有半球形端头的钢质圆棒。
(3)其他:小铲、木尺、小钢尺、抹刀和钢平板等。
3、试验方法
(1)润湿坍落度筒和底板,在坍落度筒内壁和底板上应无明水。底板应放置在坚实的水平面上,并把筒放在底板中心,然后用脚踩住两边的踏脚板,坍落度筒在装料时应保持固定的位置。
(2)将拌制的混凝土试样分三层均匀地装入筒内,中 科 北 工 使捣实后每层高度为筒高的1/3左右。每层用捣棒插捣25次,插捣应沿螺旋方向由外向中心进行,每次插捣应在截面上均匀分布。插捣筒边混凝土时,捣棒可以稍稍倾斜。插捣底层时,捣棒应贯穿整个深度,插捣第二层和顶层时,捣棒应插透本层至下一层的表面;浇灌顶层时,混凝土应灌到高出筒口。插捣过程中,如混凝土沉落到低于筒口,则应随时添加。顶层插捣完后,中科北工刮去多余的混凝土,并用抹刀抹平。
(3)清除筒边底板上的混凝土后,垂直平稳地提起坍落度筒。坍落度筒的提离过程应在5~10s内完成,并使混凝土不受横向及扭力作用。从开始装料到提坍落度筒的整个过程应不间断地进行,并应在150s内完成。

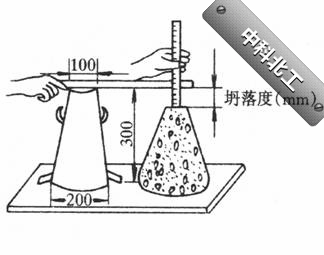

(4)提起坍落度筒后,测量筒高与坍落后混凝土试体最高点之间的高度差,即为该混凝土拌和物的坍落度值,精确至lmm。
(5)坍落度筒提离后,如混凝土发生崩坍或一边剪坏现象,中 科 北 工 则应重新取样另行测定;如第二次试验仍出现上述现象,则表示该混凝土和易性不好,应予记录备查。
(6)当混凝土拌和物的坍落度大于220mm时,用钢尺测量混凝土扩展后最终的最大直径和最小直径,在这两个直径之差小于50mm的条件下,用其算术平均值作为坍落扩展度值;否则,此次试验无效。
(7)测定坍落度的同时,可用目测方法评定混凝土拌和物的下列性质,见表2,并记录备查。如发现粗骨料在中央集堆或边缘有水泥浆析出,表示此混凝土拌和物抗离析性不好,应予记录。
混凝土拌合物目测性质评定标准表(表2) |
||||
目测性质 |
评定标准 |
分级 |
||
棍度 |
按插混凝土拌合物时难易程度评定 |
上 |
中 |
下 |
表示插捣容易 |
表示插捣时稍有石子阻滞的感觉 |
表示很难插捣 |
||
含砂情况 |
按拌合物外观含砂多少而评定 |
多 |
中 |
少 |
表示用镘刀抹拌合物表面时,一两次即可使拌合物表面平整无蜂窝。 |
表示抹五六次才可使表面平整无蜂窝。 |
表示不易抹平,有空隙及石子外露现象。 |
||
保水性 |
指水分从拌和物中析出程度。评定方法:坍落度筒提起后如有较多的稀浆从底部析出,锥体部分的混凝土也因失浆而骨料外露,则表明此混凝土拌和物的保水性能不好;如坍落度筒提起后无稀浆或仅有少量稀浆自底部析出,则表示此混凝土拌和物的保水性良好。 |
|||
粘聚性 |
观测拌和物各组成分相互粘聚情况。评定方法:用捣棒在已坍落的混凝土锥体侧面轻轻敲打,此时如果锥体逐渐下沉,则表示粘聚性良好;如锥体倒塌、部分崩裂或出现离析现象,则表示粘聚性不好。 |
4、试验结果
混凝土拌和物坍落度和坍落扩展度值以mm为单位,测量精确至1mm,结果表达修约至5mm。
5 试验报告
试验报告应包括以下内容:
(1)要求检测的项目名称、执行标准;
(2)原材料的品种、规格和产地以及混凝土配合比;
(3)试验日期及时间;
(4)仪器设备的名称、型号及编号;
(5)环境温度和湿度;中科北工
(6)搅拌方式;
(7)水泥混凝土拌合物坍落度(坍落扩展度值);
(8)要说明的其它内容,如棍度、含砂情况、粘聚性和保水性
