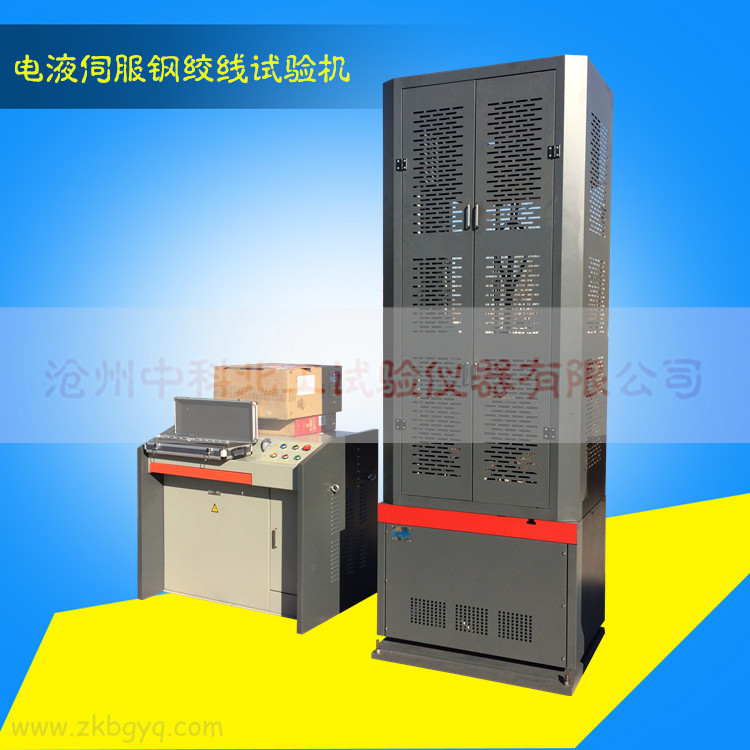

电液伺服钢绞线试验机
更新：2017/2/22 18:40:34 点击：
介绍
一、简介该系列微机控制电液伺服钢绞线拉力试验机，主要用于预应力混凝土钢绞线的拉伸试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB/T5224-1995《预应力混凝土钢绞线》的要求。
二、技术参数
产品型号 WES-600B WES--1000B
1、最大试验力 600kN 1000kN
2、结构形式 六立柱双丝杠油缸下置
3、试验机级别 1级/0.5级（选配）
4、试验力测量范围 2%-100%FS/0.4%-100%FS（选配）
5、试验力示值相对误差 优于示值的±1%
6、力分辨率 1/300000
7、变形测量装置 电子引伸计
8、引伸计标距 500mm
9、变形测量范围 0-15mm
10、变形有效测量范围 2%～100%FS
11、变形分辨率 最大变形的1/300000
12、变形示值相对误差 优于示值的±0.5%
13、位移测量装置 拉线式光电编码器
14、位移测量范围 0～250mm
15、位移示值相对误差 优于示值的±1%
16、位移分辨率 0.01mm
17、活塞最大移动速度 70mm/min
18、横梁调整速度 120mm/min
19、油缸活塞行程 250mm
20、最大拉伸空间 1000mm（可增大） 1000mm（可增大）
21、立柱间距 540mm 600 mm
22、控制方式 计算机三闭环控制和编程控制
23、等速应力控制范围 2～60Mpa
24、应力速率相对误差 优于设定值的≤±5%
25、等速应变控制范围 0.00025/s～0.0025/s
26、应变速率相对误差 优于设定值的≤±5%
27、等速位移控制范围 0.2～70mm/min
28、位移速度相对误差 优于设定值的≤±5%
29、夹紧方式 液压自动夹紧
30、圆试样夹持直径 Φ13-Φ40mm Φ13-Φ40mm
31、钢绞线夹持直径 Φ9.2-Φ12.7mm Φ12.7-Φ15.24mm
32、扁试样夹持厚度 0-35mm 0-40mm
33、上下压盘尺寸 204×204
34、外形尺寸，主机 700×600×2500 800×650×26500
35、油源（mm） 960×630×900
36、整机重量 3000Kg 3200Kg
37、供电电源 380V±10%50Hz/三相四线制
