混凝土贯入阻力仪
更新：2017/7/27 11:43:22 点击：
介绍

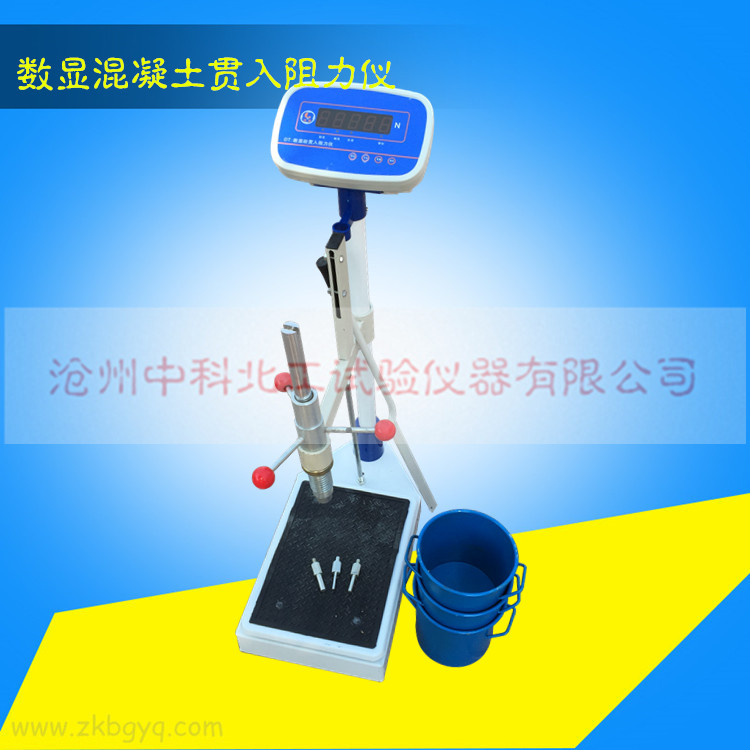

砼贯入阻力仪

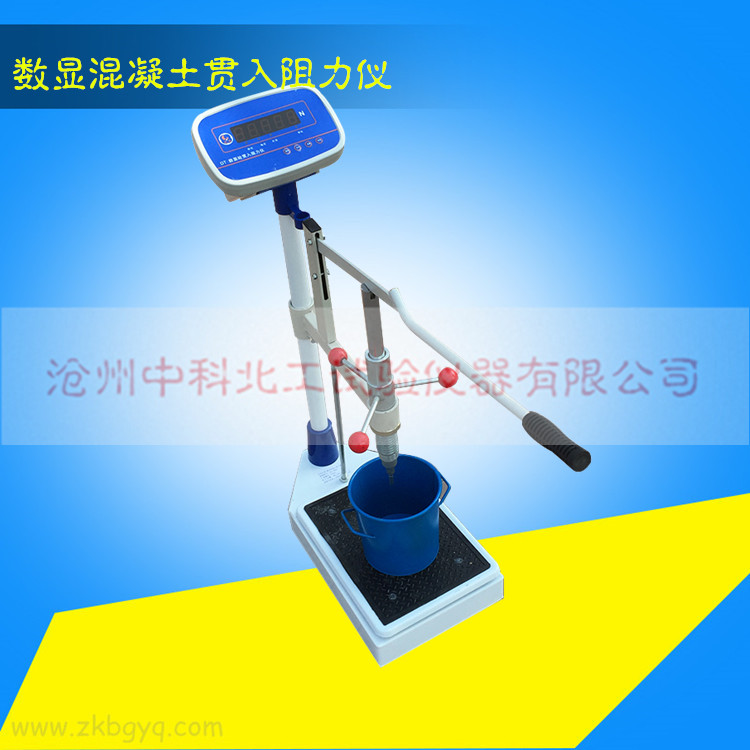

阻力仪是测定砼拌合物初凝与中凝的时间、塑性砼拌合物用5mm的筛从拌合物中筛取砂浆、并拌和均匀，将砂浆分别装入三只砂浆筒（即150mm立方体试模）经振捣（或插捣35次）使其密实砂浆表面应低于筒口约10mm编号后置于温度20±3℃的环境中以待试验，在其它较为恒定的温度中进行试验时，应在试验结果中加以说明，试验用砂浆允许按砼中砂浆的配合比称料，用人工或机械充分拌合制取，从砼拌合完毕起经2h开始贯入度测试在测试前5mm再砂浆筒底一侧垫高约500mm，使筒倾斜，吸去表面泌水，测试时砂浆筒置于测试平台上。按动置零键，使表盘显示为零，然后将测针端部与砂浆表面接触，按动手柄，徐徐加压经10秒，使测针贯入砂浆深度25mm时按动锁定键，即为贯入压力，工作完成后再按置零键。每只砂筒每次测1-2个点，此后每隔1h测一次，或根据需要规定测试的间隔时间，测点间距应大于20mm在临近初凝及中凝时应适当缩短测试时间加密测点，如此反复进行直至贯入阻力大于28MPa为止，测试过程中，需根据砂浆的凝固情况，参考下列表规定适时更换测针。
|
贯入阻力（MPa） |
0.2-3.5 |
3.5-20 |
20-28 |
|
测针截面积（mm）2 |
100 |
50 |
20 |
P=F/S
式中：P-贯入阻力（MPa）
F-贯入深度达25mm时的压力（N）
S-贯入测针断面积（mm）2
以三个测值的平均值作为试验结果，从中以贯入阻力为纵座标测试时离为横座标，绘制贯入阻力时间关系曲线，以3.5MPa及28MPa划两条平行横座标的直线，直线与曲线交点横座标值即为初凝与中凝时间。
注：一次充电、连续可用48小时。

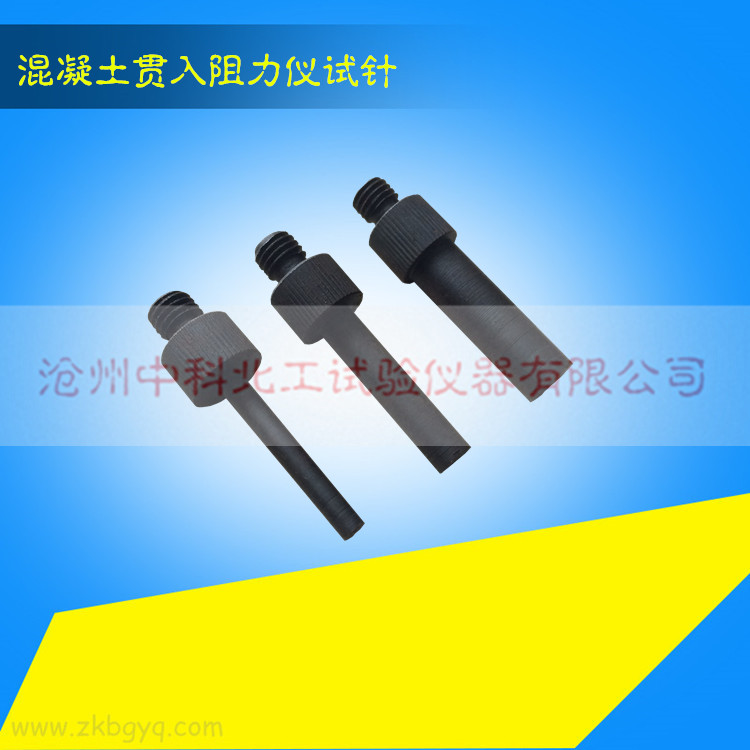

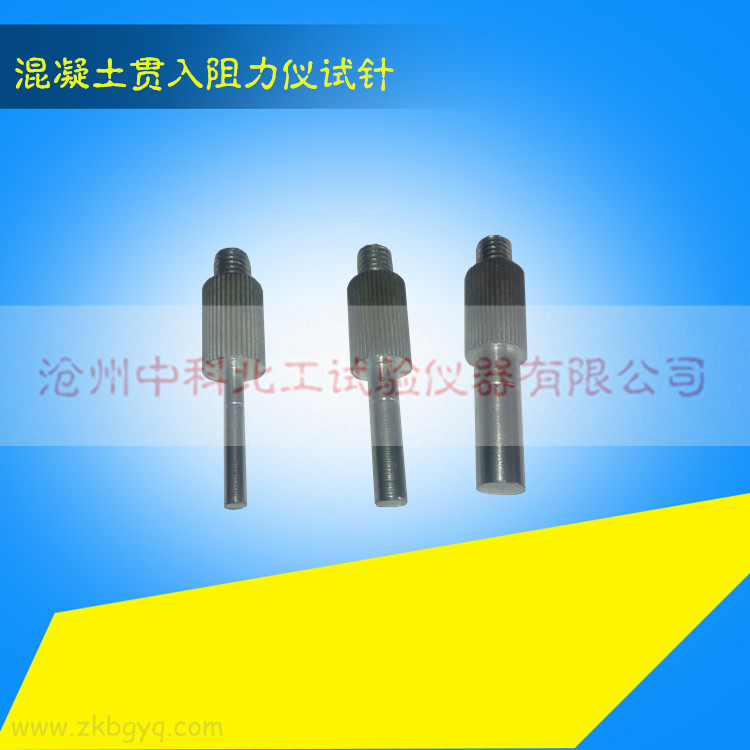

贯入试针共三根
更多
