6.4 灌水法（T0110—93）

6.4.1 目的和适用范围

本试验方法适用于现场测定粗粒土和巨粒土的密度。

6.4.2 仪器设备

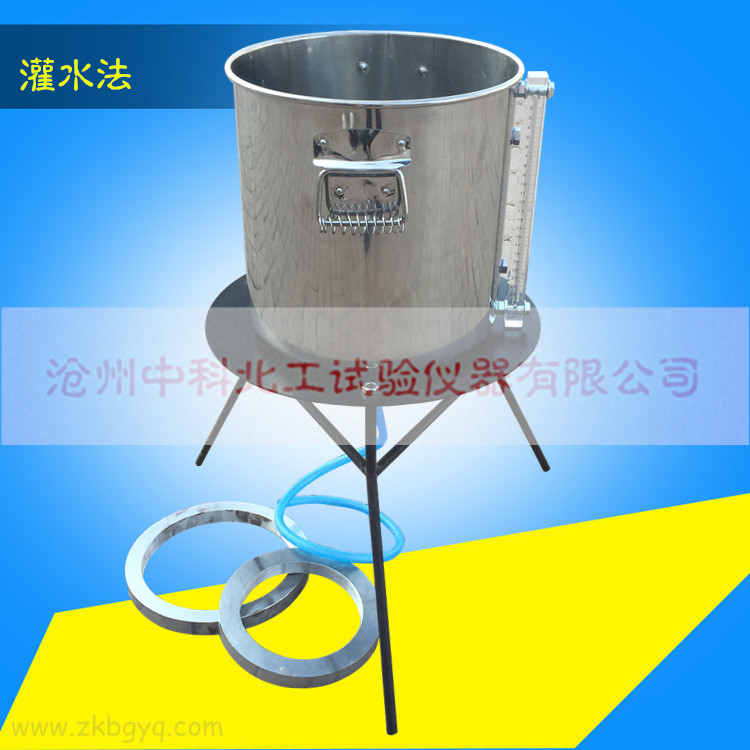

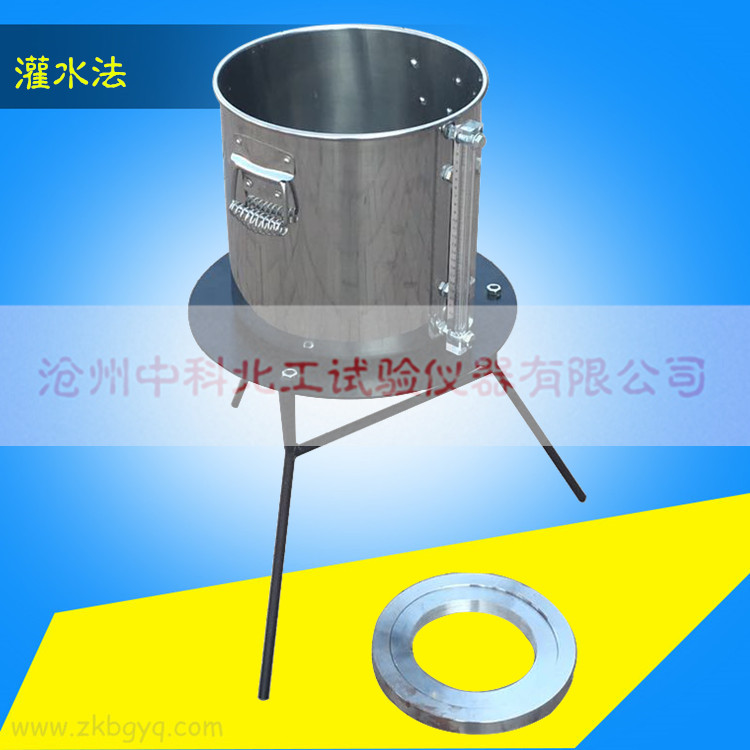

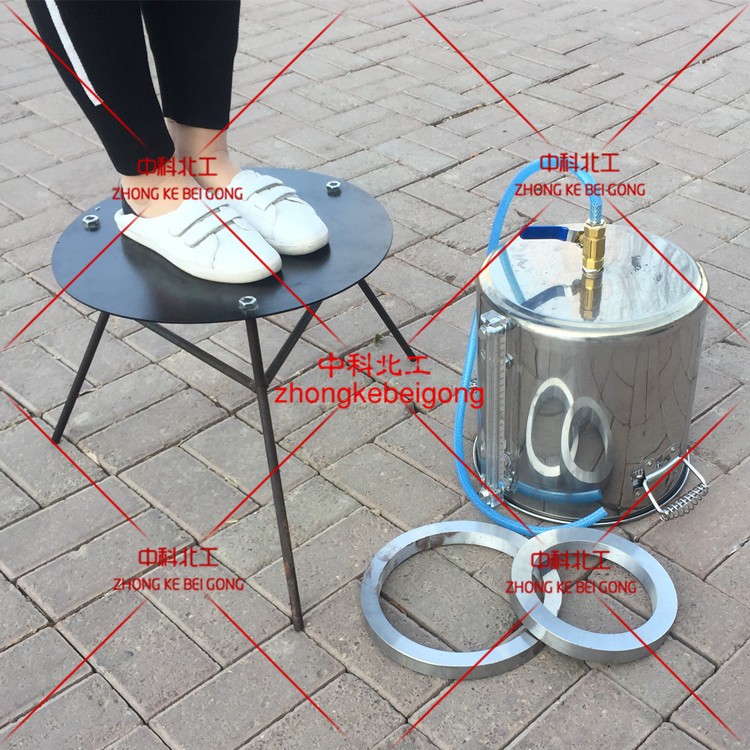

6.4.2.1　座板：座板为中部a开有圆孔，外沿呈方形或圆形的铁板，圆孔处设有环套。

套孔的直径为土中所含最大石块粒径的3倍，环套的高度为其粒径的5%。

6.4.2.2　薄膜：聚乙烯塑料薄膜。

6.4.2.3　储水筒：直径应均匀，并附有刻度。

6.4.2.4　台称：称量50kg，感量5g。

6.4.2.5　其他：铁镐、铁铲、水准仪等。

6.4.3试验步骤

6.4.3.1根据试样最大粒径宜按表 6.4.3确定试坑尺寸



表6.4.3 试坑尺寸

试样最大粒径 （mm）	试坑尺寸（mm）
	直径	深度
5～20 40 60 200	150 200 250 800	200 250 300 1000



6.4.3.2　按确定的试坑直径划出坑口轮廓线。将测点处的地表整平，地表的浮土、石块、杂物等应予清除，坑凹不平处用砂铺整。用水准仪检查地表是否水平。

6.4.3.3　在整平后的地表，将座板固定。将聚乙烯塑料膜沿环套内壁及地表紧贴铺好。记录储水筒初始水位高度，拧开储水筒的注水开关，从环套上方将水缓缓注入，至刚满不外溢为止。记录储水筒水位高度，计算座板部分的体积。在保持座板原固定状态下，将薄膜盛装的水排至对该试验不产生影响的场所，然后将薄膜揭离底板。

6.4.3.4　在轮廓线内下挖至要求深度，销售Q Q：91612 9270将落于坑内的试样装入盛土容器内，并测定含水量。

6.4.3.5　用挖掘工具沿座板上的孔挖试坑，为了使坑壁与塑料薄膜易于紧贴，对坑壁需加以整修。将塑料薄膜沿坑底、坑壁紧密相贴地铺好。在往薄膜形成的袋内注水时，牵住薄膜的某一部位，一边拉、松，一边注水，以使薄膜与坑壁间的空气得以排出，从而提高薄膜与坑壁的密贴程度。

6.4.3.6　记录储水筒内初始水位高度，拧开储水筒的注水开关，将水缓缓注入塑料薄膜中。当水面接近环套的上边缘时，将水流调小，直至水面与环套上边缘齐平时关闭 注水管，持续3～5min，记录储水筒内水位高度。

6.4.4 结果整理

6.4.4.1 细粒与石料应分开测定含水量，按下式求出整体的含水量：

W ＝ wf × ρf ＋ wc（1－ρf）

式中：wf——细粒土部分的含水量，%；

      wc——石料部分的含水量，%；

      ρf——细粒料的干质量与全部材料干质量之比

细粒料与石块的划分以60mm粒径为界。



按下式计算座板部分的容积：

V1 ＝ （h1 － h2）Aw

式中：V1——试坑容积，cm3；

      Aw——储水筒断面积cm2

      h1——储水桶内初始水位高度，cm；

      h2——储水桶内注水终了时水位高度，cm。



按下式计算试坑容积    V＝(H1－H2) Aw—V1

式中：V——试坑容积，cm3

      H1——储水筒内初始水位高度cm

      H2——储水筒内注水终了时水位高度cm



6.4.4.4 按下式计算试样湿度密度：

ρd＝mp/V

式中：mp——取自试坑内的试样质量，g。
