一、用途
本夹具是为我国水泥胶砂强度检验方法等效采用ISO679：1989(E)国际标准而设计的配套仪器。该仪器等效采用ISO679：1989(E)4、2、8标准，用上水泥抗压强度检验。
二、主要技术参数
1、上、下压力板长度40±0.1mm
2、夹具外型尺寸φ100×165mm
3、夹具总重约5㎏

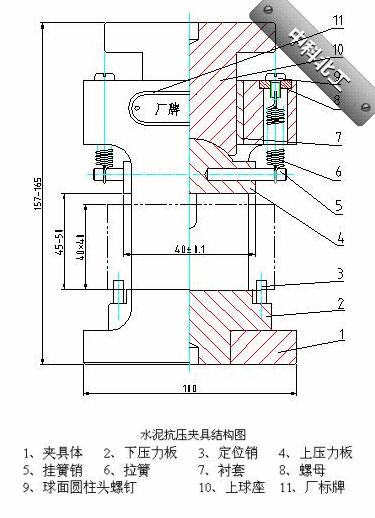

三、结构（见图）
本夹具具有坚固的夹具体（1），在夹具体（1）下部孔内固定着下压力板（2），用作承放水泥试块之用。在下压力板（2）上装有二只定位销（3），用于试块定位，夹具体（1）上部孔内紧配衬套（7），衬套（7）内装有上球座（10），上球座（10）在孔内能自由轴向移动和转动。上压力板（4）由挂簧销（5),拉簧（6），螺母(8)。球面圆柱头螺丝（9）相互连接，挂吊在夹具体（1）上。并与上球座（10）球面接触，以保证试块上、下平面不平行时，使上压力板能自动回转，使其平面与试块上平面紧密接触。在上压力板（4）一侧装向导向圆销。插上夹具体（1）中部长槽内，使上压力板（4）不能在水平面转动。通过旋转球面圆柱头螺丝（9）可调整上压力板的高低位置。上、下压力板之距一般调整为45～50，当试块加压时，上球座(10)受力向下移动，使上压力板（4）接近试块上平面，卸压后由于拉簧（6）作用，上压力板（4）能自动复位。
四、使用与维护
本夹具适用于任何类型的压力试验机，使用时应将本夹具安放在压力试验机下压力板上由夹具底部φ8孔定位以对中心位置，然后把上、下压力板平面上擦干净，放入水泥试块，试块宽的一边紧靠定位销（3),调整压力试验机的上压力板与夹具的上球座（10）的上平面接触便可以加压，记录试块压碎时压力试验机的示值单位：N，除以试块面积（40×40=1600mm2）即可很方便地求出抗压强度单位:MPa。
使用完毕后，应及时清除试块碎屑，各运动部位涂上冻滑油，各光面涂上防锈油以防锈蚀。
