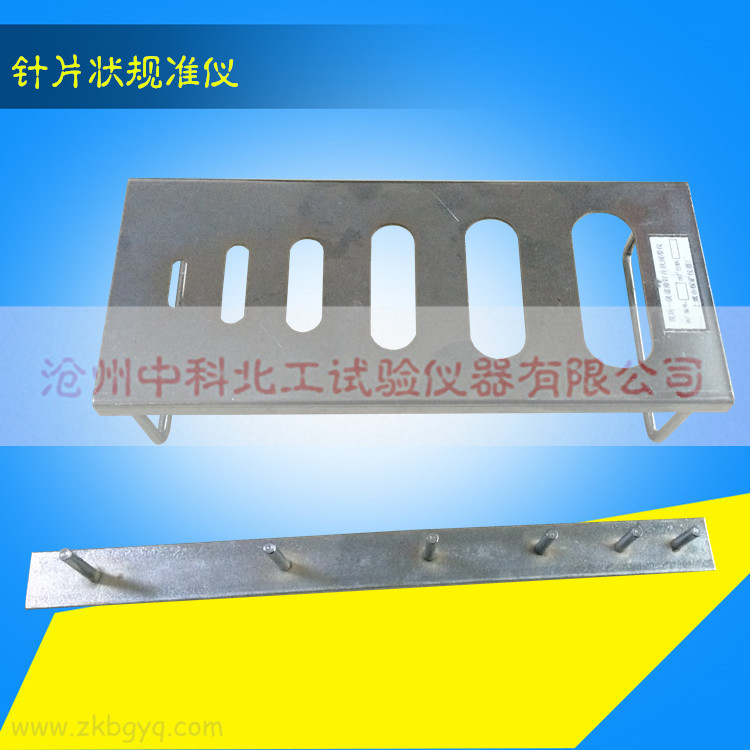

针片状规准仪

用途：

针、片状规准仪系用于按《建筑用卵石、碎石》GB/T14685-2001测定碎石或卵石针状和片状颗粒总含量指标的专用仪器。我厂生产的针片状规准仪主要用于混凝土骨料的分级筛选。另可订做其它规格（如铁路）针片状规准仪。

主要技术参数：

针状仪间净距：17.1、30.6、42、54.6、69.6、82.8±0.2mm。

片状仪孔宽：2.8、5.1、7.0、9.1、11.6、13.8±0.1mm。

片状粒级分孔宽： 3，5.2，7.2，9，11.3，14.3mm

客服电话：13 722705231

片状粒级分间距： 18，31.2，43.2，54，67.8，85.8mm

误差：±0.5

一、技术要求

1、普通砼用碎石或卵石片状规准仪。

（1） 片状规准仪长190mm、宽115mm、厚3mm、高100mm。

（2） 片状规准仪规准孔为条孔，长×宽分别为88.8mm×14.3mm、67.8mm×11.3mm、54mm×9mm、43.2mm×7.2mm、31.2mm×5.2mm、18mm×3mm。条孔均匀分布在规准板上。

2、建筑用碎石或卵石针状规准仪。

（1）片状规准仪长240mm，宽120mm，厚3mm，高100mm。

（2）片状规准仪规准孔为条孔，长×宽分别销售Q Q：91612 9270为82.8mm×13.8mm、 69.6mm×11.6mm、 54.6mm×9.1mm、 42.0mm×7.0mm、 30.6mm×5.1mm、 17.1mm×2.8mm。条孔均匀分布在规准板上。

3、规准孔两端为圆弧形，其弧径分别为各孔宽度。

4、规准板支腿为8mm直径的光圆光钢钢筋制成。

5、规准板及支腿平直、光滑、表面镀铬，孔壁平直。

二、碎石或卵石片状规准仪?校验项目及条件

6、校验项目

（1）外观

（2）尺寸

7、校验用器具

（1）钢直尺：量程300mm，分度值1mm。

（2）游标卡尺：量程300mm，分度值0.02mm。

（3）弧度板

三、碎石或卵石片状规准仪 校验方法

1、目测和手摸是否光滑、平直、是否镀铬。

2、用钢直尺测量片状规准仪长、宽、厚及高。

3、用钢直尺测量孔宽及孔长。

4、用游标卡尺测量支腿直径。

5、用弧度板测量条孔端部的弧径。

6、销售Q Q：91612 9270

四、校验结果处理

全部校验项目均符合技术要求为合格。

五、碎石或卵石片状规准仪 校验周期、记录与证书

校验周期为12个月，校验记录格式见下表，校验证书格式见附录Ⅰ。

碎石或卵石片状规准仪校验记录 ZML-015
