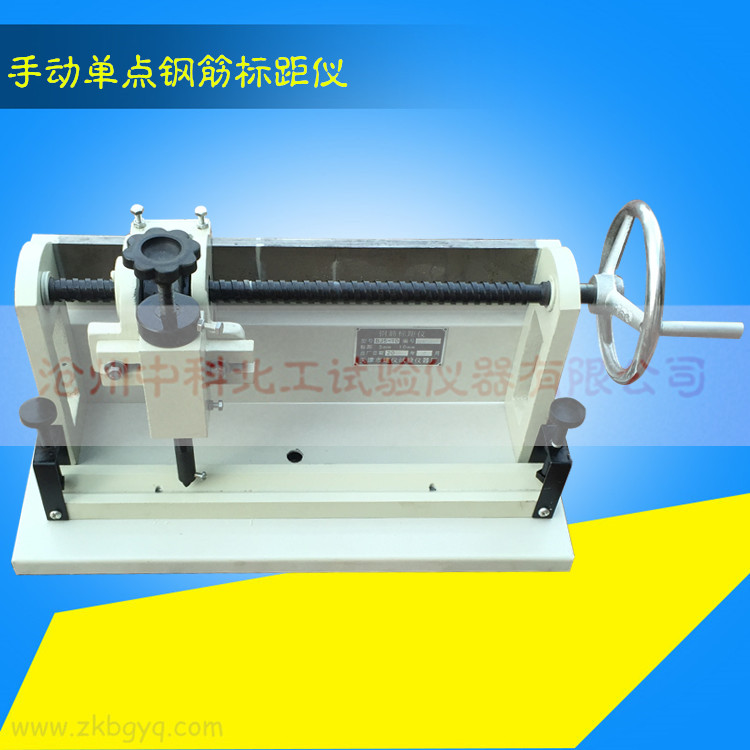

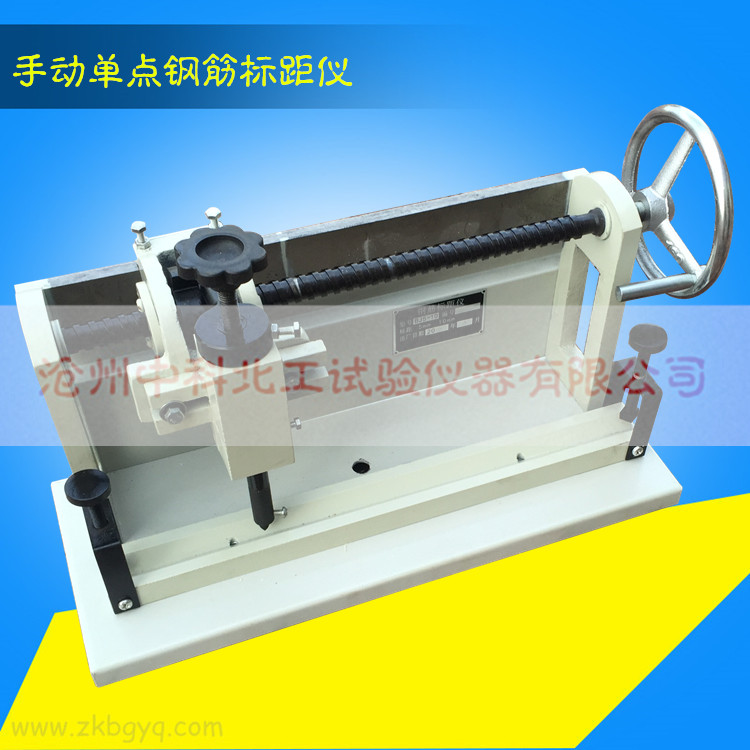

手动单点钢筋标距仪
更新：2018/4/14 14:40:16 点击：
介绍
一、概述本标距仪是专为测试钢筋延伸率而设计的划印仪器，它比手工划印更准效率可提高几十倍，大大缩短了试验人员的劳动时间，本机具有精确高、操作简便、移动方便等特点，是实验室最理想的必备仪器。
二、技术参数
1、打印标距：5mm、10mm
2、最大误差：300mm ±0.3mm
3、外形尺寸：530×200×300mm
4、重量：约20公斤
5、钢锥硬度：HRC62
三、构造

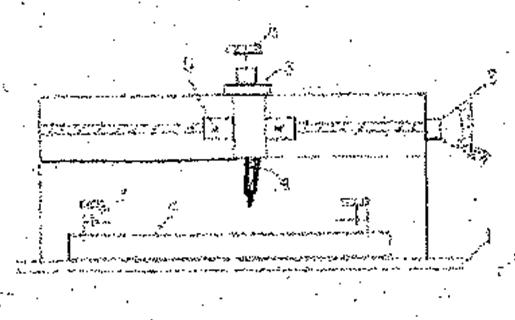

本机由底座、支撑架、V形槽、打印总成和电器部分组成。
1、底座。 2、V形槽。 3、打印总成。 4、提升手柄。 5、标距变换螺丝。 6、高度调节手柄。 7、钢筋固定螺丝。 8、手轮。
四、操作方法
1、首先确定打印标距，调整距离的方法是松开打印总成两侧的固定螺丝⑤，锥杆套移向左端为10毫米，移向右端为5毫米再固定螺丝⑤拧紧。
2、提起锥杆提升手柄④把钢筋直放入V形槽内（罗纹钢直线边向上）坚固好。①注：左手提起锥杆，右手向左搬动提升手柄，以免用力过度机件。
3、落下手柄④转动手轮，使锥杆落到最低处，调整高度调节手柄，⑥锥接触钢筋后，再继续下调1—2毫米，不要下调的太多，否则打印时以确保锥头有足够的打入钢筋的余量就行。
4、提起手柄④逆时针转动手柄，使打印总成③行至最左端。
5、落下锥杆，顺时针匀速旋转手柄，直至打印总成行至最右端。
6、提起锥杆，松开钢筋紧固螺丝⑦，取出钢筋，打印完毕。
五、注意事项
1、本仪器经常保持清洁，存放干燥处。
2、滑动部位经常加润滑油。
六、售后服务
本仪器一经售出，如出现故障，请与经销商联系维修事宜，如故障较重，应返厂维修。返厂前请详细填写以下内容：
使用单位：
经销单位：（盖章）
购买日期：
使用时间：自 年 月 日至 年 月 日
注：
1、本产品按照国家规定内实行三包。自经销商售出之日起一年内如有产品质量问题，本厂免费维修。
2、非质量问题，如使用不当，或运输搬运当中出现摔、砸等人为因素造成的损坏，本厂不负责三包事宜，但本厂可以按出厂价格提供配件。维修产生的其他费用也应有使用单位承担。
