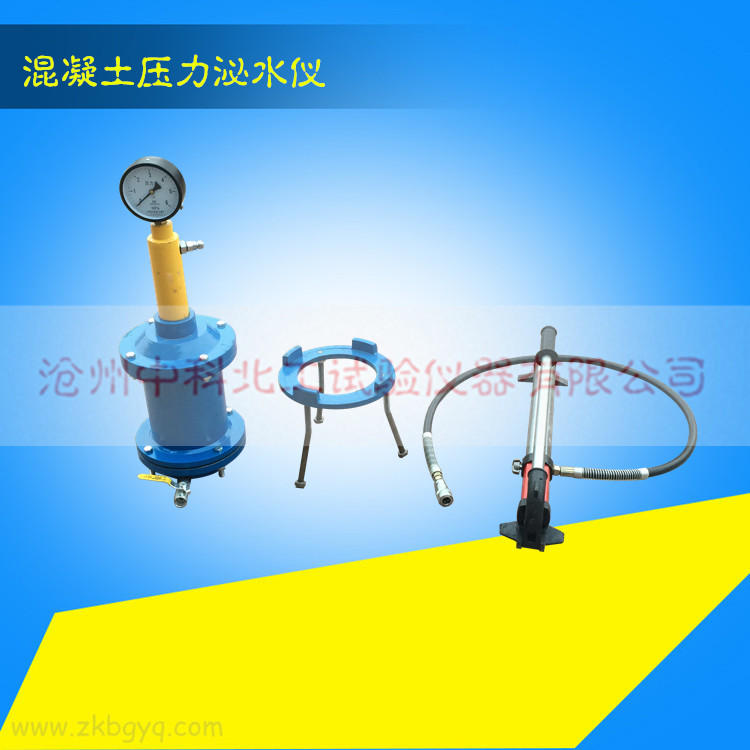

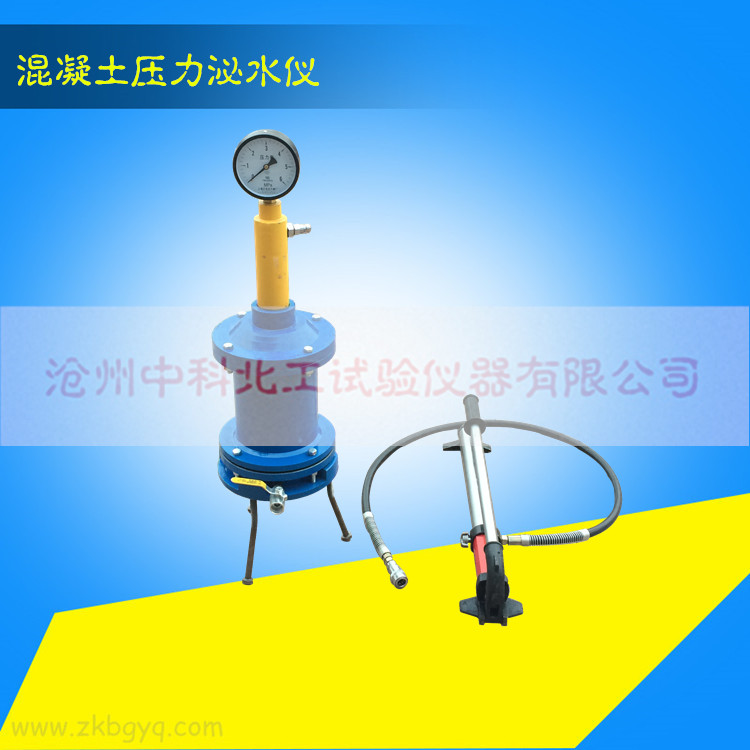

混凝土压力泌水仪
更新：2017/8/1 11:43:43 点击：
- 品牌：中科北工
- 型号：SY—2
介绍
一、概述压力泌水仪是我厂与建材院水泥所共同研制开发的测试砼压力泌水量的仪器，具有侧值准、，操作简便、体积小、脱模方便等优点。本仪器的各项技术指标，经有关科研单位检验符合国家标准，《普通混凝土拌合物性能试验方法标准（GB/T50080-2002）》。
二、泌水率试验
1、应用湿布湿润试样筒内壁后立即称量，记录试样筒的质量。再将混凝土试样装入试样筒，混凝土的装料及捣实方法有两种：
方法A：用振动台振实。将试样一次装入试样筒内，开启振动台，振动应持续到表面出浆为止，且应避免过振，并使混凝土拌合物表面低于试样筒筒口30±3mm，用抹刀抹平。抹平后立即计时称量，记录试样筒与试样的总质量。
方法B：用捣棒捣实。采用捣棒捣实时，混凝土拌合物应分层装入，每次插捣的次数应为25次，捣棒由边缘向中心均匀的插捣，插捣底层的捣棒应贯穿整个深度，插捣第二层时，捣棒应插透本层至下一层的表面，每一层捣完后用橡皮锤轻轻沿容量外壁敲打5~10次，进行振实，直至拌合物表面插捣孔消失并不见大气泡为止；并使混凝土拌合物低于试验筒筒口30±3mm，用抹刀抹平。抹平后立即计时称量，记录试样筒与试样的总质量。
2、在以下吸取混凝土拌合物表面泌水的整个过程中，应使试样筒保持水平、不受振动；除了吸水操作外，应始终盖好盖子室温应保持在20±2℃.
3、从计时开始后60min内，每隔10min吸取一次试样表面渗出的水，60min后每隔30min吸一次水，直至认为不在泌水为止。为了便于吸水，每次吸水前2min，将一片35mm厚的垫块垫入筒底一侧使其倾斜，吸水后平稳的复原。吸出的水放入量筒内记录每次吸水的水量并计算累计水量，精确至1mL。
泌水量和泌水率结果计算及确定应按下列方法进行：
压力泌水量应按下式计算：
式中Ba—泌水量（mL/mm2）
V—最后一次吸水后累积的泌水量（mL）
A—试样外露的表面面积（mm2）
计算应精确至0.01mL/mm2.泌水量取三个试样测值的平均值，三个测值中的最大值或最小值，如果有一个与中间值之差超过中间值15%，则以中间值为试验结果，如果最大值和最小值与中间值之差均超过中间值的15%则此次试验无效。
2、泌水率应按下式计算：
B=×100
Gw=G1－G0
式中B—泌水率（%）；
Vw—泌水总量（mL）；
Gw—试验质量（g）；
W—混凝土拌合物总用水量（mL）；
G—混凝土拌合物总质量（g）；
G1—试样筒及试样总质量（g）；
G0—试样筒质量（g）
计算应精确到1%。泌水率取三个试样测值的平均值，三个测值中的的最大值或最小值，如果有一个中间值之差超过中间值的15%，则以中间为试验结果，如果最大值和最小值与中间值之差均超过中间值的15%时，则此次试验无效。
混凝土拌合物泌水试验记录其报告内容除满足以上要求外，还应包括以下内容：
1、混凝土拌合物的总用水量和总质量；
2、试样筒质量；
3、试样筒和试样的总质量；
4、每次吸水时间和对应的吸水量；
5、泌水量和泌水率；
三、压力泌水试验
本方法适用于骨料最大粒径不大于40mm的混凝土拌合物压力泌水测定。
压力泌水试验所用的仪器设备应符合下列条件：
压力泌水仪：其主要部件包括压力表、缸体、工作活塞、筛网等。压力表最大量程6.0MPa，最小分度值不大于0.1MPa，缸体内径125±0.2mm，工作活塞压强为3.2MPa，公称直径达125mm，筛网孔径为0.315mm.
压力泌水试验应按以下步骤进行：
1、混凝土拌合物应分两层装入压力泌水仪的缸体容器内，每层的插捣次数为20次。捣棒由边缘向中心均匀的插捣，插捣底层时捣棒应贯穿整个深度，插捣第二层时，捣棒应插透本层至下一层的表面，每一层捣完后用橡皮锤轻轻沿容器外壁敲打5~10次，进行振实，直至拌合物表面插捣孔消失并不见大气泡为止，并使拌合物表面低于容器口以下30mm处，用抹刀将表面抹平。
2、将容器外表擦干净，压力泌水仪按规定安装完毕过后应立即给混凝土试样施加压力至4.0MPa，并打开泌水阀门同时开始计时，保持恒压，泌出的水接入200mL量筒里，加压至10s时读取泌水量V10，加压140s时读取泌水量V140
压力泌水率应按下式计算：
Bv=×100
式中Bv—压力泌水率（%）
V10—加压至10s时的泌水量 （mL）
V140—加压至140s时的泌水量（mL）
压力泌水率的计算应精确到1%。
混凝土拌合物压力泌水试验报告内容除满足以上要求外，还应包括以下内容：
1、加压至10s时的泌水量V10，和加压至140s时的泌水量V140
2、压力泌水率
四、保养注意事项
1、每次做完试验后，要将仪器用水冲净，擦干。如长期不用，将仪器涂油保存。
更多
