一、概述：

BCL－355型补偿混凝土收缩膨胀率测定仪是依据标准GB 50119—2003《混凝土外加剂应用技术规范》设计的。主要用于测定补偿混凝土的纵向限制膨胀率和纵向限制干缩率的专用检测仪器。用以确定混凝土膨胀剂在工程中的使用量。仪器具有操作简单，读数方便等优点。

二、技术参数

1、膨胀仪测量范围：354mm～364mm；

2、标准杆长度：355±0.5mm

3、电子千分表最大量程：0—10mm

4、电子千分表精度：0.001mm

5、测头直径：Φ6.5mm

6、试模规格：100×100×400mm

7、外形尺寸：500×135×100mm

8、重量：≈17KG

沧州中科北工试验仪器有限公司

三、结构及功用

膨胀仪由数显千分表、V型对中支架、底板和标准杆组成。数显千分表具有任意位置置零，米制/英制转换、示值保持最大值跟踪，最小值跟踪，自动断电、RS323串行输出功能。

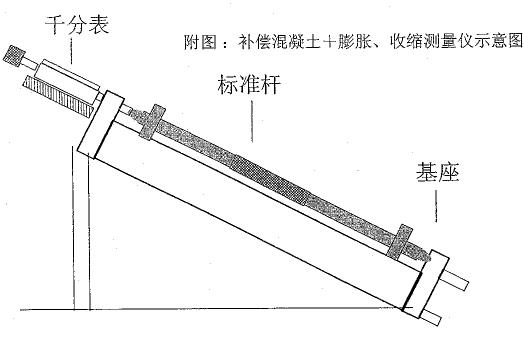

1、由基座、支腿、标准杆、千分表等组成。（见图一）

2、基座为V形槽结构，中.科.北.工，具有对中性好，易于安放试块等优点，用于安放试块、标准杆。

3、支腿为铰链结构，支起支腿可使仪器在平台上保持30°倾角，不用时收起，便于放置。

4、标准杆作为仪器的标准长度，用以校正仪器、定位千分表位置。

四、使用操作前的准备

1、在使用前3小时将仪器及标准杆放置在20℃±2℃的测量室内。支起支腿。

2、测量前用标准杆及架板一起在V形槽内校正长度，旋松千分表紧定螺钉，调节千分表位置，中科北工使测量头端面轻触标准杆球头，拧紧紧定螺钉，固定千分表。清零千分表，移出标准杆。

3、混凝土试件的放置方法类似标准杆。

4、混凝土试件的制作、养护、测量、计算可按标准GB 50119—2003《混凝土外加剂应用技术规范》相关条文或附录进行。

五、具体使用方法

1、将膨胀仪放在平整的工作台面上，再将标准杆放入膨胀仪支架V型槽和上下测头内，标定基准长度方法如下：按动“mm”键，使显示窗示符显示mm，用手指压紧标准杆，使标准杆与上下测头和支架V型槽接触，中.科.北工这时千分表显示窗出现一组数据，然后按“0”键，显示窗数字全为零，轻提千分表测量杆，取出标准杆，标定完成。注意每次标定时，标准杆与膨胀仪的相对位置必须固定，每次测量前应重新标定。

2、测量前将待测体与测量仪测头擦净，将待测体做好标记，轻轻把试体放入膨胀仪上下测头与支架V型槽内，将有标记的一面向上，面向测量者，其方向和位置要固定一致，不得随意变动，用手压紧试体，使上下测  头与试体测头正确接触，这时千分表显示窗出现一组数字，即为测量数值。注意，每个试件长度，应重复测量3次，取其稳定值。

六、注意事项

1、仪器应安放在平整的工作台上，支撑可靠。

2、标准杆必须小心轻放，不能碰伤两端球面，也不能有弯曲变形。

3、千分表为精密部件，试件在放置及取出时应轻稳仔细，切勿碰撞表杆。使用完毕后应取下装盒。及时检查电池电量，当出现数字错误或无法清零等情况应及时更换同型电池。表杆上仪表油。沧州中科北工试验仪器有限公司

4、每次使用完毕后，应在非油漆表面涂少许润滑油，防尘处理。
