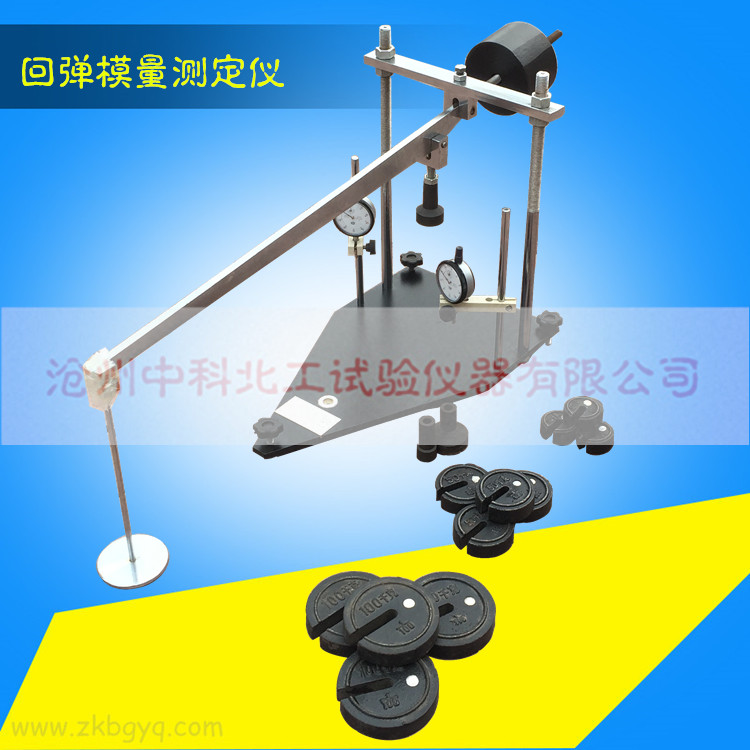

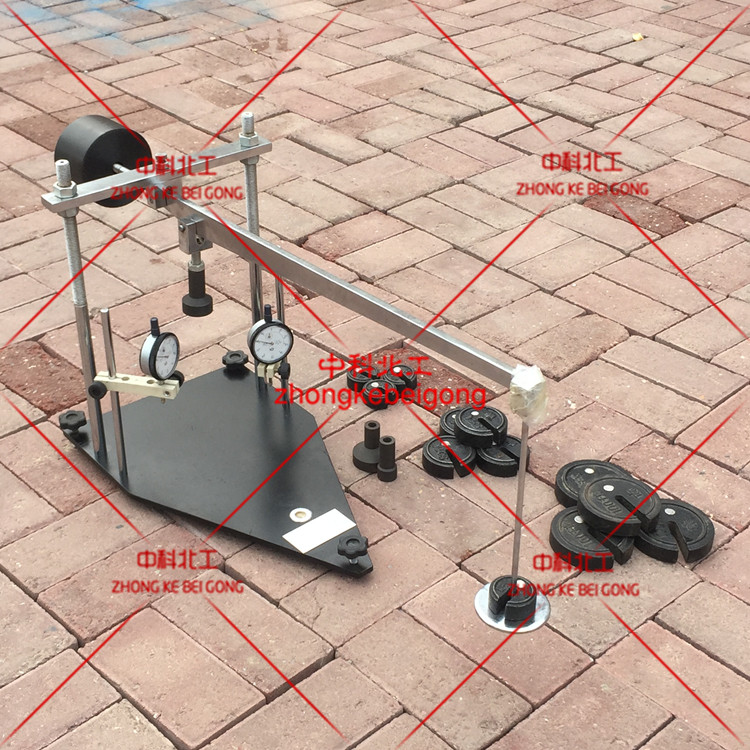

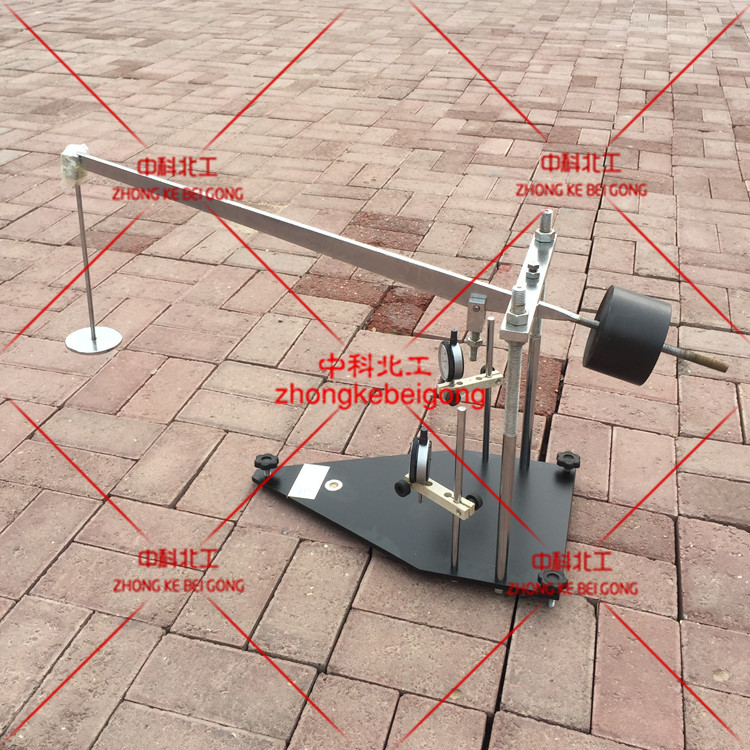

一、仪器的用途

本仪器适用于在室内对细颗粒土或粒径20毫米以下的级配集料试件进行回弹模量测定。

最大粒径大于20毫米的级配集料，仍采用20毫米以下的级配集料进行试验。此时所得的集料回弹模量可能偏小些（仅指内径为152毫米的试筒。如试筒内径为200毫米、集料的最大粒径可以增大到25毫米）。

二、仪器的原理及主要技术规格

试件在一定载荷的作用下产生形变，卸去载荷，形成恢复。但载荷大于试件的弹性变形时即产生塑料性变形。本仪器采用杠杆法对试件进行加荷、卸荷试验，以得到试件的回弹模量和塑限值。销售Q Q：91612 9270

主要技术数据

1、杠杆比：10:1

2、承载板面积：Φ25.2毫米—5平方厘米

               Φ37.4毫米—11平方厘米

               Φ50.5毫米—20平方厘米

例：加压端砝码重量为5KG×10—50KG

三、试验时应配备的器具

1、百分表二只

2、秒表一只

3、天平，感量0.01克，一台

4、台秤，称量10KG，感量1～5克，一台

5、试筒，即内径152毫米，高171毫米击实仪一套

6、筛：孔径60、40、25、20、5毫米等圆孔筛

6、销售Q Q：91612 9270

7、拌和工具：盘、刀、小铲等

8、量筒：100毫升和500毫升各一个

9、直刮刀：长200—250毫米，用以刮平和修饰试件表面，同时配一长150毫米的尖头修土刀

10、烘箱

11、脱模器

注：用户自备

四、试验步骤

1、试料的准备。如试料为粗颗粒的级配集料，则筛去试料中直径大于20毫米颗粒。如20毫米以下集料颗料的颗粒组成不符合级配要求，则添加所缺粒料，使其达到级配要求。

2、击实试验。按击实试验法测定材料的最佳含水量和最大干容量，并绘制含水量——干容重关系图。

3、制试件，对于路基土做3—4组击实功能不同的试件。

例如：击实功能分别为5.6kgcm/cm3（相当于轻型击实试验方法），12.5kgcm/cm3,19.5kgcm/cm3左右的试件，每组6—7个点，利用这些试件做回弹模量试验。

对于路面材料，咨询热线：137.22705231参照承载比试验法的制件法制取试件，同一种试件做2—4个，其中一半进行泡水测膨胀量，然后一起进行逐级加荷、卸荷试验（即测回弹模量）。

4、回弹模量测定仪的操作

装置如图

（一）选定承载板上单位压力：

1、对于计算含水量大于塑限的土基用0.5—1.0kg/cm3。

2、对于计算含水量小于塑限的土基用0.1—2.0kg/cm3。

3、对于底基层材料。用3—4kg/cm2。

4、对于基层材料用5—7kg/cm3。

（二）将带试筒的试验倒置在仪器的底板上，安放直径约为试筒四分之一的承载板；调平杠杆，使加砝码的一端略翘上，并安置百分表。

（三）预压：先用计算的最大载荷对试件进行1—2次加荷，卸荷预压试验。在试验过程中，进一步调整承载板的位置、承载板与试样表面的接触、杠杆的高低，并调整百分表的指针指零，并使百分表预压1毫米。

（四）测回弹形变：将计算好预定的单位压力分成4—6个等份，作为每次加荷的数量（最后一级荷载可略大于预定的计算总压力）。咨询热线：137.22705231

（1）施加第一级荷载（如为预定最大荷载的五分之一），用秒表计时，待荷载作用达1分钟记录百分表读数，同时卸去荷载，让试样的形变恢复，到1分钟记录百分表的读数。、

（2）在结束前一步骤的同时施加第二级荷载（即预定荷载的五分之二）。待荷载动作用表达1分钟时，记录百分表读数，并卸去载荷，让试样的形变恢复，到1分钟时记录百分表读数。

（3）按上述步骤逐级进行第三、第四直至最后一级加荷、卸荷试验。

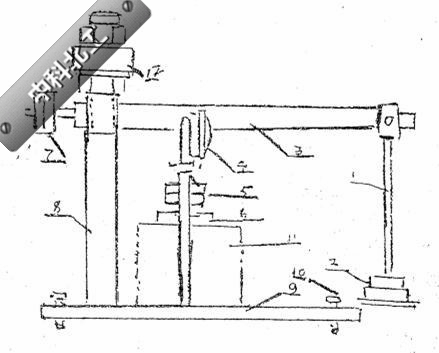

回弹模量测定仪结构示意图



1、加载杆  2、砝码  3、杠杆  4、百分表  5、压头  6、承载板  7、平衡体  8、立柱  9、底板  10、调平丝  11、试件  12、横梁

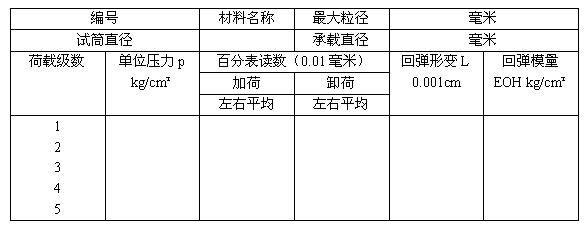

建议采用如下的记录表格

（五）计算

（1）每级荷载下的回弹形变L

（单位：厘米）

（2）绘制P与L的关系曲线

以单位压力P为横坐标（向右），回弹形变L为纵坐标（向下）。

（3）按下式计算每级荷载下的回弹模量EOH。

单位kg/cm2

式中：

D——承载板直径（cm）

L——相应于单位压力为P的回弹形变（cm）

H——泊桑比。对于路基土取0.35，对于路面材料取0.25。

（4）用承载板上的计算单位压力P，以及与相应的回弹形变L，按（1）式计算拟采用的回弹模量。

（5）对于路基上，将所确定的各个回弹模量值，利用数学加工法求EOH、W（含水量）、r(干容量)的关系方程式：

EOH=algW+br+c

再用此方程式绘制三者的关系线图（纵坐标为干容量、横坐标为含水量）。

同时将几根击实曲线都绘制在此图上。客服热线：1372.2705231利用此线图即可确定某一计算含水量及干容重时土的回弹模量。

（6）对于路面材料，将试验所得资料绘成含水量、干容量及回弹模量的关系线图。然后根据所要求材料的干容确定需用的回弹模量。

五、随机附件

（1）百分表二块  （2）承载板：Φ25.5毫米一只；Φ37.4毫米一只；Φ50.5毫米一只。（3）砝码：1000克四只；2000克四只。
