电动相对密度仪
更新：2019/1/17 10:00:25 点击：
介绍
一、仪器用途：本仪器适用于颗粒小于5mm的无凝聚土，且粒径2-5mm的试样质量不大于总质量的15%，以测定土的最大密度和最小孔隙比，用于计算其相对密度。
二、主要技术指标：
1、金属容器250cm3，内径5cm,高12.7cm，附护筒。
2、击锤：锤质量1.25Kg,落高15cm，垂直经5cm，32次/min。
3、振动锤：各155次/min。
4、定时范围：0-15min。
5、功率：120W。
6、电源：220V 50HZ。
三、仪器主要结构：

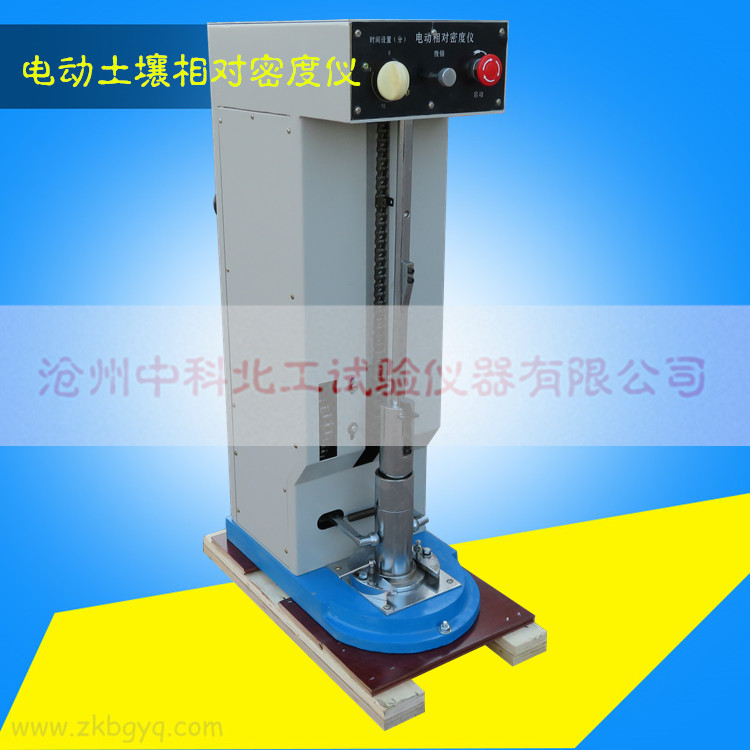

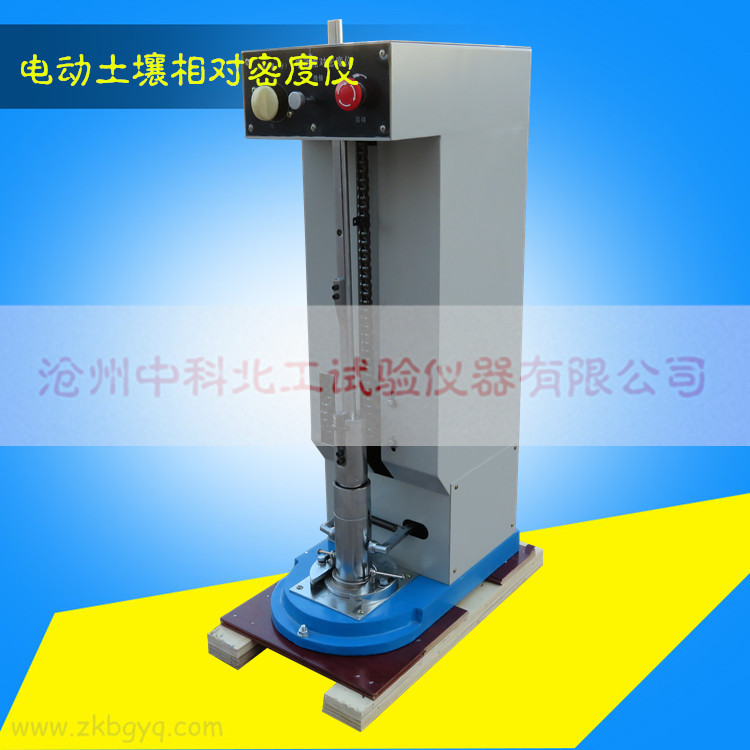

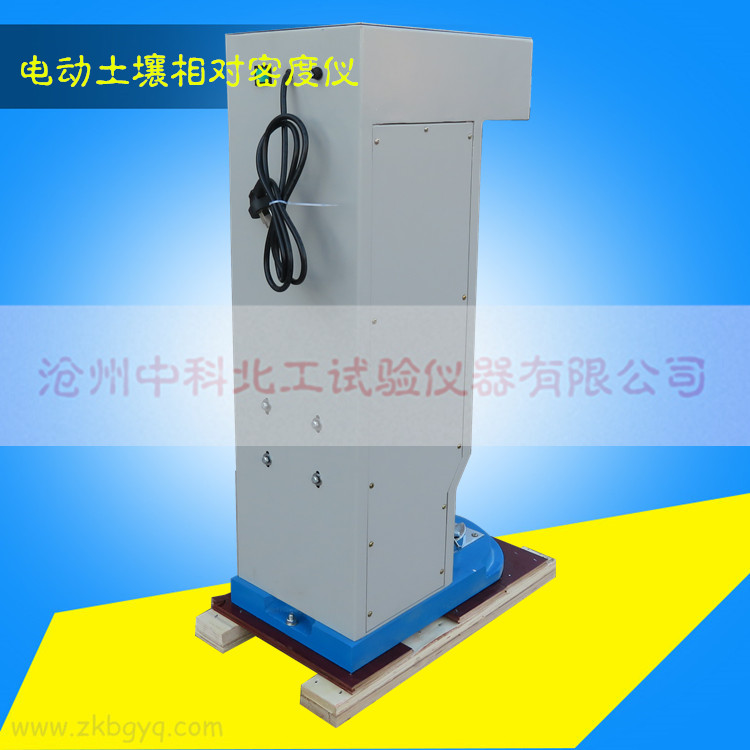

仪器主要由机身、控制面板、传动机构、量筒、振动锤等零部件组成。
四、仪器安装：
1、开箱后，按装箱单内容核对清单。
2、将仪器放置于平整的水泥地面上，检查定位板是否松动，如松动，用扳手拧紧。提出锤杆，在试样筒中放入木垫块，放下锤杆。
3、插上电源，按下仪器右侧面电源开关，将定时器定时在1-2分钟，按下启动开关，仪器开始运行。
五、使用方法：
1、插上电源，打开仪器右侧面电源开关。
2、提起击杆，直至固定销插入击杆，保证击杆不会下落。这时拧紧金属容器两边的锁紧螺钉，抽出金属容器，按规范要求，装入土样。将容器推入定位板中，并拧紧锁紧螺钉。然后一手扶住击杆一手拉出固定插销慢慢放下击杆。
3、打开启动开关，仪器即进入待工作状态。
4、转动定时器至所需时间位置，仪器及开始工作。
5、试验结束后，按《土工试验规程》（SL237-1999）《公路土工试验规程》JTJ051-93标准方法进行测算。
6、击实完成后，将锤头放下，拧松锁紧螺钉，将金属容器及护筒抽出。
7、试验介绍后，清扫仪器上剩土，关电源开关，取下电源插头，罩上防尘罩。
六、注意事项：
1、仪器必须安装平稳，且周围环境干燥。
2、仪器机壳必须可靠接地，电源电压为：220±10%。50HZ。
3、每次取出或装上容器前必须将锤头放下，以免砸伤人身，切记！
4、仪器上请勿放物件。
5、使用一段时间后，适当调节链条松紧及拧紧击实锤上的各紧固件。
6、仪器传动部分需要定期加油润滑。
七、仪器成套性：
JDM-1型电动相对密度仪 一台
使用说明书 一份
产品合格证 一份
产品净重：60KG
