一、仪器的用途与原理：
本仪器适用于测定静止加载时或以非常慢的速度加载时路面弹性弯沉值,并能良好的反映出路面的总体强度。
    路面弯沉值是指在车轮荷载作用下，路面表面所产生的垂直变形，它是反映路面强度的一项指标。路面结构愈厚，路面材料或路基的强度愈高则弯沉值愈小，反之则弯沉值愈大。因此在路面的设计、施工、养护、加固等工作中，制定一条既经济又合理的方案。路面弯沉值的测定是必不可少的手段，近年来为公路部门广泛应用。
    路面弯沉仪是采用杠杆原理制成的，用来测定汽车后轴双轮之间的路面弯沉值。
    路面在负荷作用下形成局部下沉（即垂直变形），路面上反应的形状是以负荷点为中心盆形，称之为弯沉盆。当负荷移开后弹性使路面恢复到原状，弯沉盆消失，负荷前后的差值即称为弯沉值。实验证明，总弯沉和弹性弯沉不相等，即负荷移开后，路面弯沉并不完全消失，路面还会存在微量的残余变形，路面弯沉值与车速、温度等因素有密切关系。
    本仪器具有结构简单，使用方便，灵敏度高，结构紧固轻便等特点。不受天气、风力、日照等客观条件等影响。
二、仪器的结构：
结构如示意图（见另页）

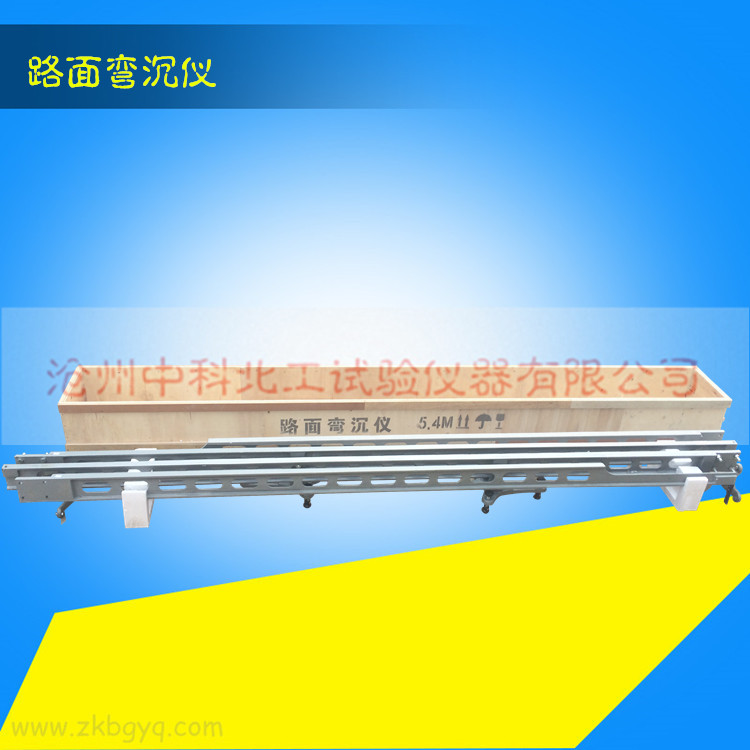

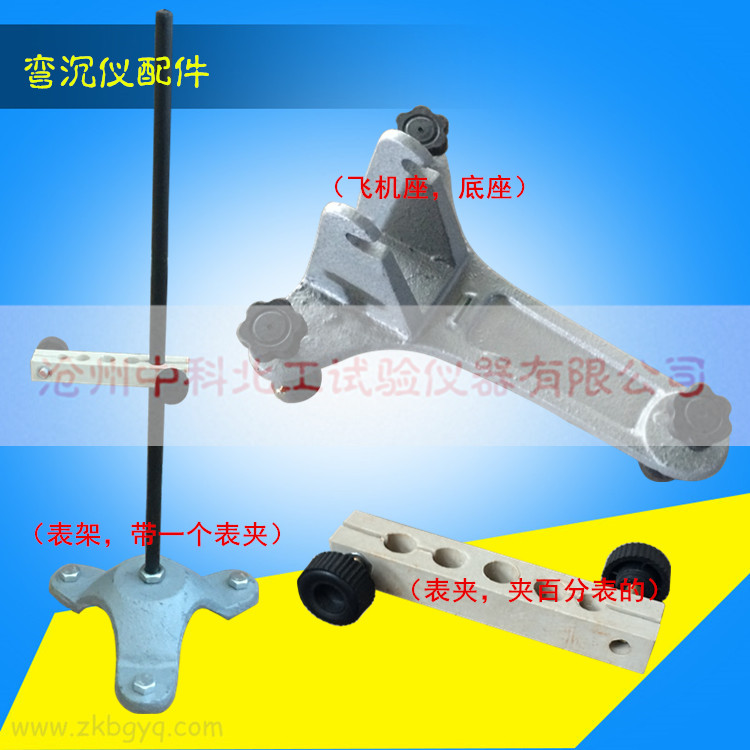

    本仪器由前杠杆、后杠杆、底座、百分表、支架等部分组成。

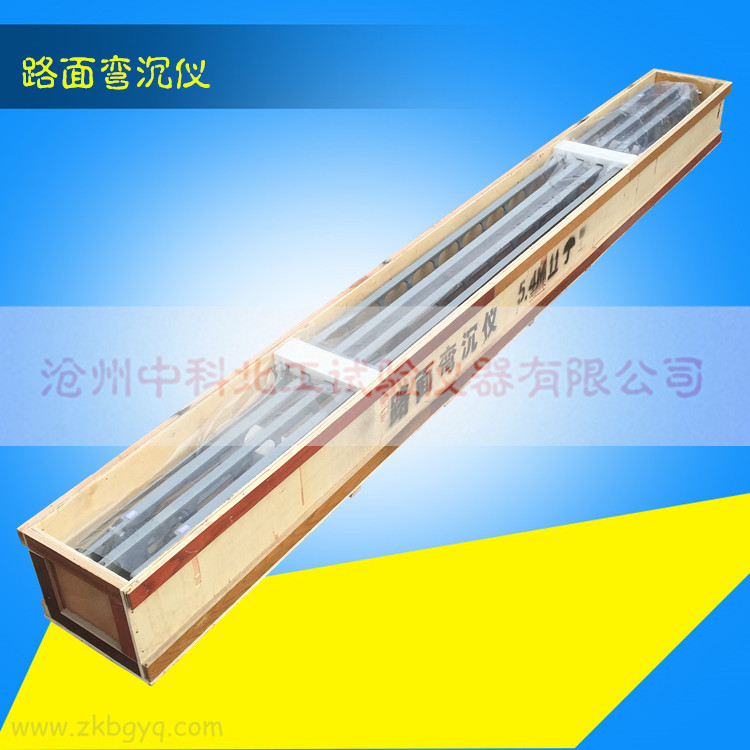

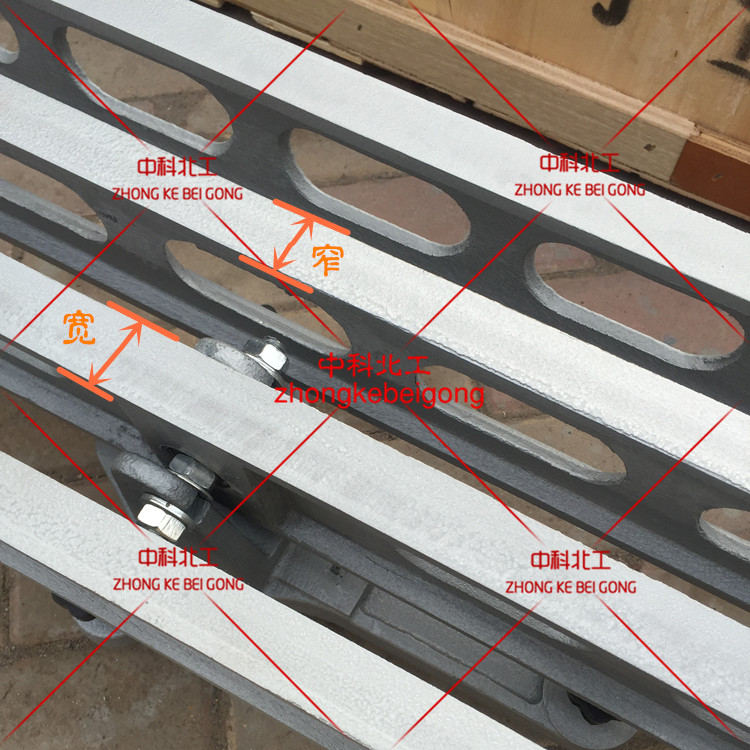

    使用前杠杆、后杠杆用四只M12螺栓连接，不用时将螺栓卸下，前、后杠杆分开装入箱内。后杠杆与支架座相连，杠杆与底座之间采用向心球轴承连接，克服了以住采用散弹子轴承结构不稳定，灵敏度差等缺点，并加有防尘盖，防止了灰尘和雨水的浸入，加有足够的润滑油脂，底座上装有调平螺丝和水平装置，调整方便。百分表支架上有一表夹，可根据测量时的高度进行调整，每台仪器上配0—10mm一级精度百分表1只。
三、主要技术参数：
1 总长：3600mm、5400mm、7200mm。
2 杠杆比：2:1。
3 支点至前测点长：2400mm、3600mm、4800mm。
4 钢度：以轴孔中心为支点，在距支点1200mm处加载200g，其挠度不大于0.05mm。
四、测定方法：
（一）测定准备：
1、将仪器前后杠杆连接成一体，按要求检查好。
2、载重汽车一辆，后桥单须按规定标定，用以路面加载，气胎压力也按规定调好。
3、热敏电阻测温计1支，精度1℃，用以测定路面温度（因弯沉值随温度变化）。
4、指挥交通用的红旗三面，小铁棒一根长700～800mm，直径20mm，每次测定除驾驶员外一般需要工作人员3人，1人指挥汽车，1人记录数据，另1人搬移弯沉仪。
