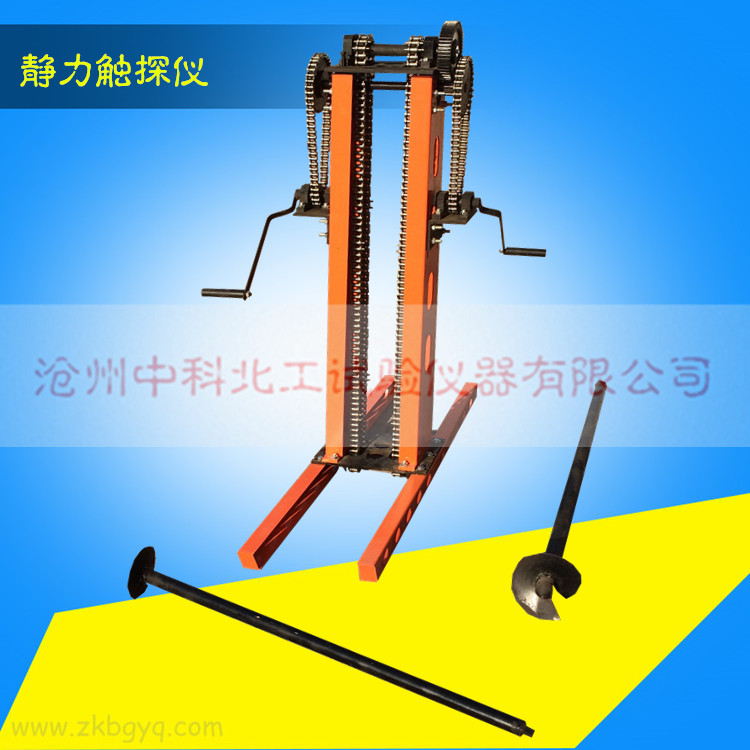

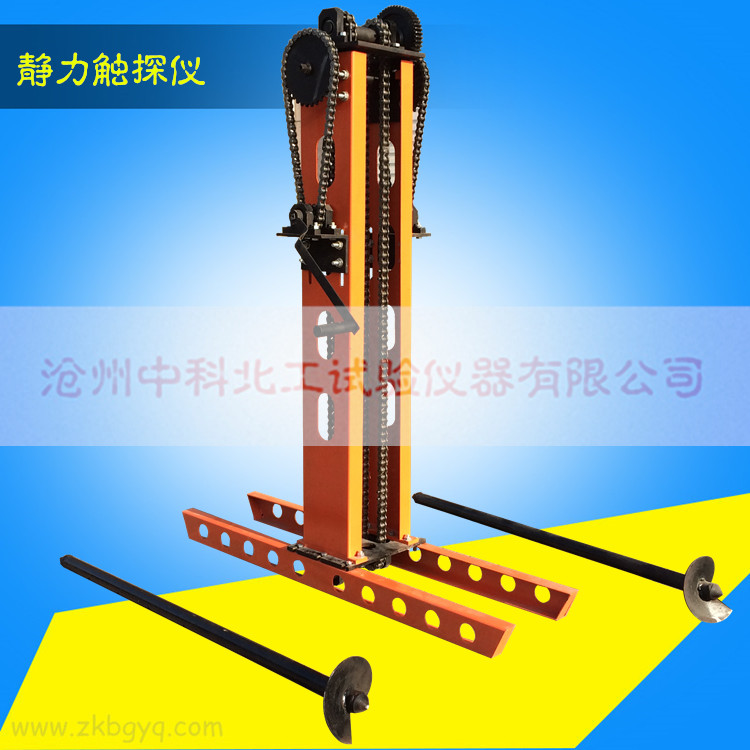

CDL-3静力触探仪，静力触探机一、概述
该双桥触探仪具有静力触探和十字板剪切两种功能：进行静探试验时，采用10cm静探单桥或双桥探头，测求地基土的比贯入阻力Ps或锥端阻力Qc和侧摩阻力Fs。进行十字板剪切试验时，采用十字板传感器（探头）、测求饱和软粘土的不排水抗剪强度Cu。
仪器无需电源和机器动力，由人力摇动贯入，适用于粘土、粉土、细砂等土层，在软土地区能贯入30米以上进行试验。
该仪器经过多年的应用和发展，臻已完善，以性能稳定、操作方便、轻巧灵活，深受国内外广大勘察用户的欢迎。
二、主要技术参数
1、结构型式：轻型链式，两边手摇，具有支承调平机构
2、额定贯入力：30KN（3吨）
3、贯入力：33KN（3.3吨）
4、贯入行程：1m
5、贯入速度：0.9～1.2 m/min（每分钟手摇50—70转）
6、起拔速度：慢速同贯入速度，快速可达4 m/min左右
7、探杆：长1m/根。Φ28×5—6厚，优质合金钢无缝管
8、地锚：直径220～260 mm，单叶锚，
9、十字板剪切范围：0～128 KPa
10、静探探头：应变式 单桥10cm或双桥10cm
11、十字板探头：应变式 板头50×100×2（mm）或75×150×3（mm）
12、链条：传动链条 10A—1 68节2条
传动链条 12A—1 148节2条
13、主机重量：≤60 kg
