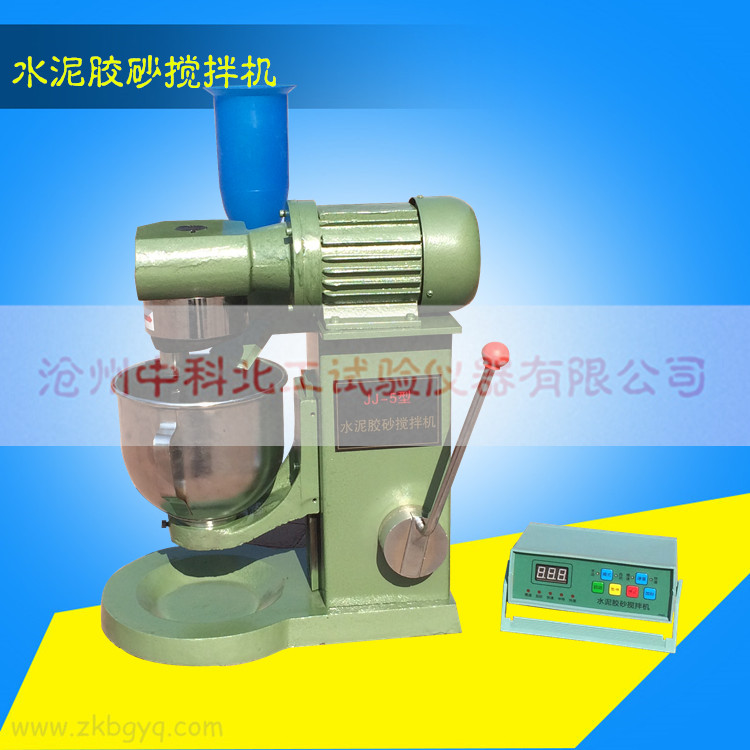

一、概述
水泥胶砂搅拌机是根据中国建材院水泥所的统一图纸制造，符合我国执行国际强度试验方法的标准设备。也可代替GB3350.1-82用作GB177-85水泥胶砂试验方法的搅拌机。并可用作美国标准、欧洲标准、日本标准水泥试验的净浆、胶砂搅拌机。本机是水泥厂、建筑施工单位、有关专业院校及科研单位水泥试验筛必备的，不可缺少的设备之一。本设备按照最新标准JC/T681-2005设计制造。

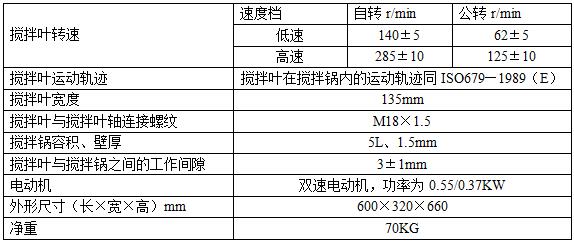

二、主要技术参数

电压：380V

三、主要结构及工作原理：
1、结构：主要有双速电机、加砂箱、传动箱、主轴、偏心座、搅拌叶、搅拌锅、底座、立柱、支座、外罩、程控器等组成。

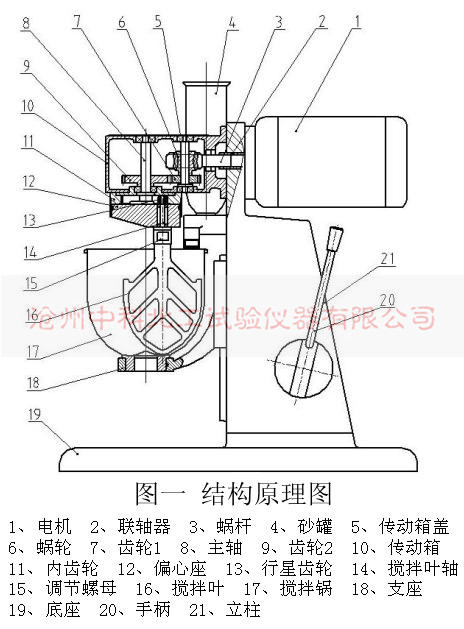

2、工作原理（见图一）
双速电动机（1）通过联轴器（2）将动力传给传动箱（10）内的蜗杆（3）再经蜗轮（6）及一对齿轮（7）和（9）传给主轴（8）并减速。主轴带动偏心座（12）同步旋转，使固定在偏心座（12）上的搅拌叶（16）进行公转。同时搅拌叶通过搅拌叶轴（14）上端的行星齿轮（13）围绕固定的内齿轮（11）完成自转运动。双速电机经时间程控器控制自动完成一次慢—停—快转的规定工作程序。搅拌锅（17）与支座（18）用偏心槽旋转锁紧、砂罐内加砂子后，可在规定时间自动加砂或手动加砂，手柄（20）用于升降和定位搅拌锅位置用。
五、 起吊与安装
1、本机不设起吊装置，人工搬运即可。
2、本机安装只需将主机放在平整的水泥平台上，并在底面垫上一层厚5～8mm橡胶板。
六、调整
调整：本机出厂前已将搅拌叶与搅拌锅之间的工作间隙调整到3±1mm范围。
搅拌叶与搅拌锅的工作间隙调整，可松开调节螺母（15）转动搅拌叶使之上下移动，再用检测杆检测正确间隙后，再旋紧调节螺母（15）即可。
七、保养：
（1）应保持工作场地清洁，每次使用后应彻底清除搅拌叶与搅拌锅内、外残余砂浆，并清扫散落和飞溅机器上的砂浆及脏污物，揩干后，套上护罩，防止灰尘。
（2）本机无外部加油孔。传动箱内蜗轮付、齿轮付及轴承等运动部件每季加黄油一次，加油时，打开上箱盖，再打开传动箱盖即可，支座与立柱导轨之间，升降机构之间应经常滴入机油润滑，每年保养一次，将本机全部清洗并加注润滑油和润滑脂。
（3）机器运转时遇有金属撞击噪声，应首先检查搅拌叶与搅拌锅之间的间隙是否正确。
（4）使用搅拌锅时，要轻拿轻放，不可随意碰撞，以免造成搅拌锅变形。
（5）应经常检查电气绝缘情况，在温度20℃±5℃相对湿度50%～70%时的冷态绝缘电阻≥5MΩ。
