波纹管内径测量仪
更新：2016/3/19 16:38:47 点击：
介绍
一、简介本仪器用于预应力混凝土桥梁用波纹管环刚度试验内径测量。满足交通部《JT/T529-2004预应力混凝土桥梁用塑料波纹管》和《GB/T9647-2003热塑性塑料管材环刚度的测定》的要求。
二、主要技术指标：
1、测量波纹管规格：Φ50mm～Φ200mm。
2、测量分辨率：0.01mm。
3、测量精度：±1%。
4、LED数字显示。
5、电源：220V×50Hz。
6、重量：5kg。
三、安装
1、磁力表座与工作台吸合。

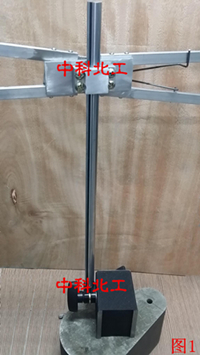

2、磁力表座立杆与机架U型块固定，保证垂直、牢固。如图1

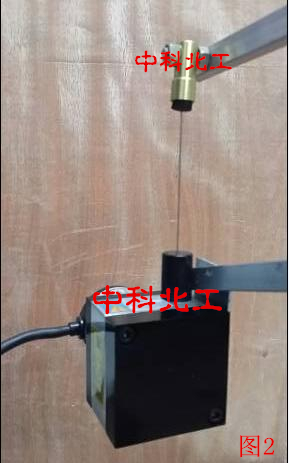

3、拉线端头与活力臂连接。如图2
4、位移传感器的五芯接头与数显表插接。
5、接上220V电源
四、操作
1、打开数显表的开关按钮。
2、测量波纹管压缩变形时，把活动臂伸入到波纹管内，然后按数显表上RST（黄色）按键清零。

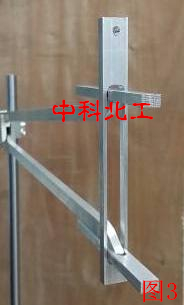

3、开始做试验。如图3
标准环100mm
三、操作说明
a）、测量波纹管的内径变形
1、将仪表电源打开，按下功能键（MO）2秒以上，进入参数设定状态，屏幕显示第一个参数Fn00，按功能键（MO），直到Fn04（初始值），按下确定键EN，用↑↓来改变初始值，用（MO）移位，使初始值变为0，再按EN确认，再按键RST退出。再把测量端放入波纹管内，然后调节磁性表座固定在试验机基座上，使测量端在波纹管内平行放置。按一下仪表上的RST键，即仪表显示清零。
2、控制试验机按照规范要求的速率加载，直到测量仪上的数值达到波纹管内径测3%变形量时，停止试验机加载，同时记录相应的力值并计算波纹管的环刚度值。
3、在工作状态下，按↓键，则MAX指示灯亮，仪表可显示最大值。客服QQ916129270
4、如果位移传感器读数不准，请按以下方法进行修正：
（1）、按下功能键（MO）2秒以上，进入参数设定状态，屏幕显示第一个参数Fn00，按功能键（MO），直到Fn01（校准系数），按下确定键EN，用↑↓来改变系数值。
（2）参数设定好后，按确定键EN，再按键RST退出。
b）、测量波纹管的内径
将仪表电源打开，按下功能键（MO）2秒以上，进入参数设定状态，屏幕显示第一个参数Fn00，按功能键（MO），直到Fn04（初始值），按下确定键EN，用↑↓来改变初始值，用（MO）移位，使初始值变为1000，再按EN确认，再按键RST退出。再把测量端放入100mm的标准环内，再按键RST，屏幕显示100.00。然后把测量端放入需要测量波纹管内径的管内，等数值稳定后读取数值，则该数值为该波纹管的内径。
四、装箱清单
1、测量机架：一套（包含磁力机座）
2、数 显 表：一台
3、位移传感器：一台
4、使用说明书：一份
