一、简介

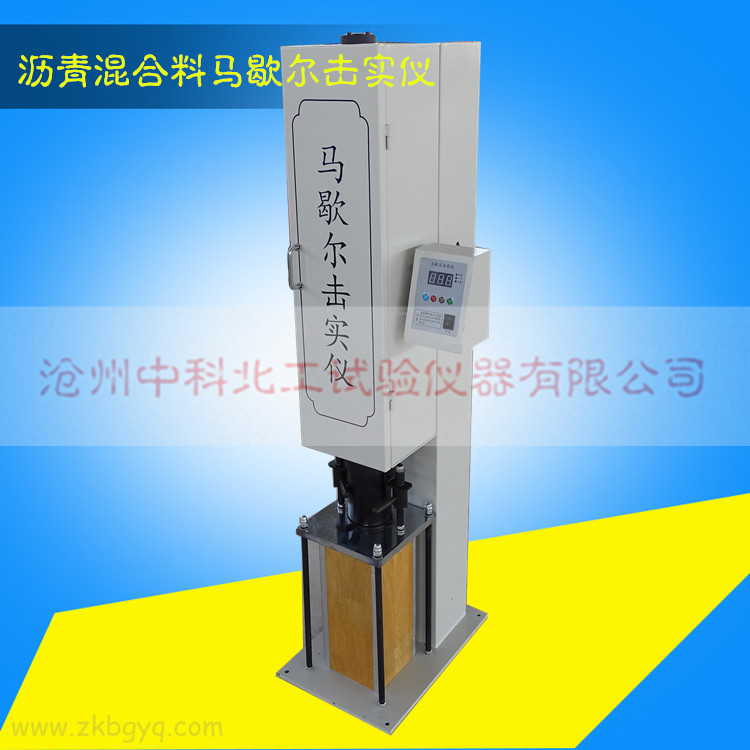

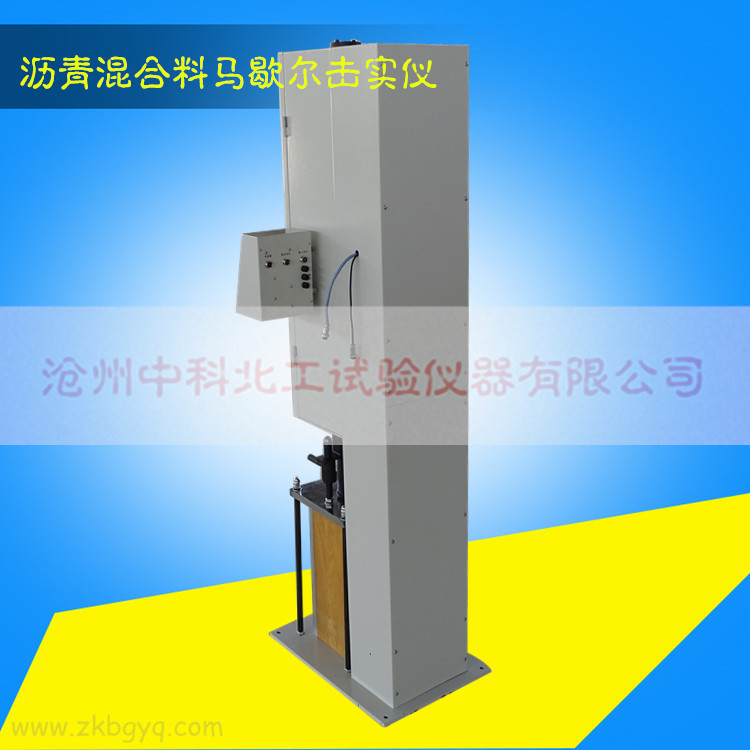

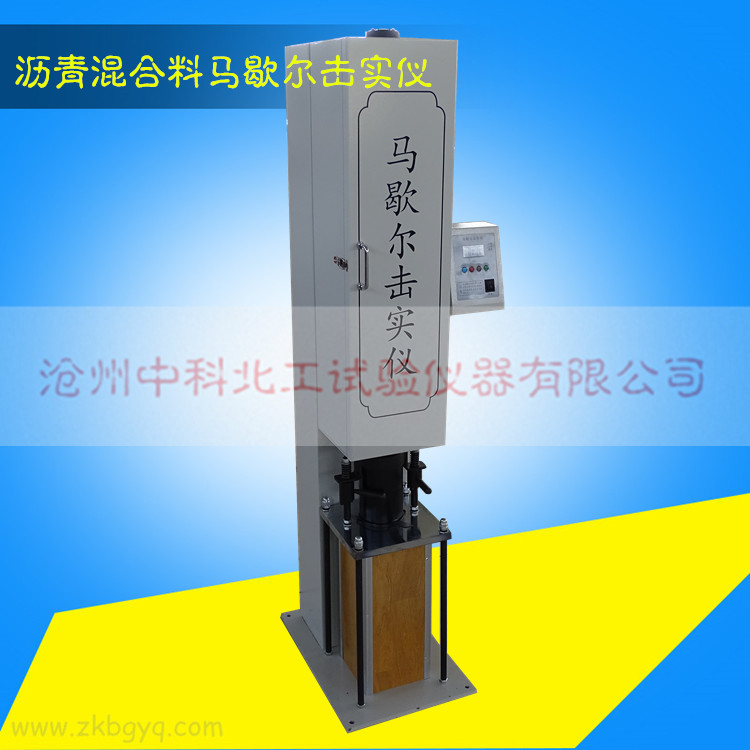

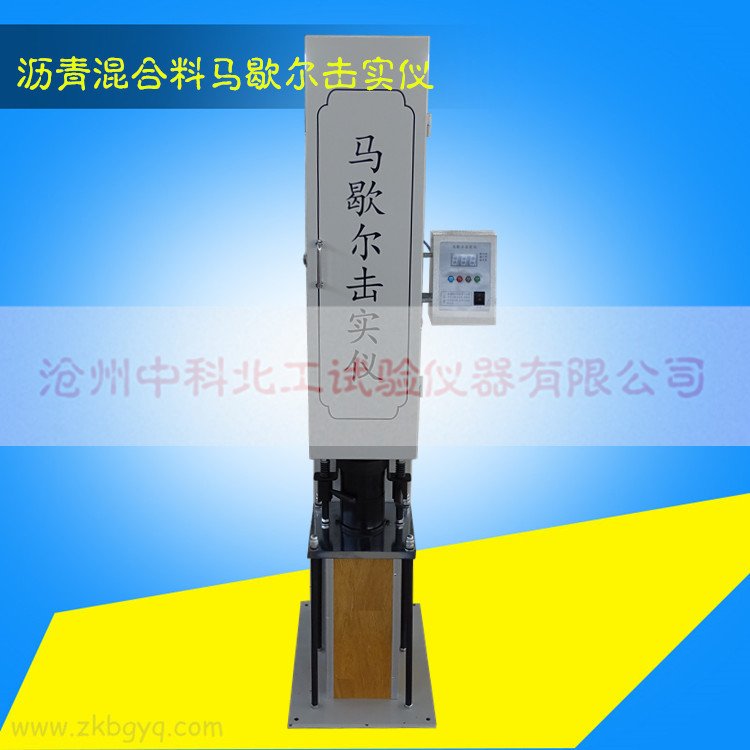

马歇尔电动击实仪是沥青混合料马歇尔试验中试件成型的专用设备，适用于沥青混合料马歇尔试验（T0702--2000）标准仪器由机械传动与控制仪表两部分组成，机械传动机构为电机、减速器、链条驱动，电机带动减速器、减速器带动链轮转动，链条上的挡块在运动中带动标准击锤沿导杆向上运动，当重锤碰上斜楔块时，重锤与链条上的挡块脱开，重锤沿导杆自由下落击实试件。
电路控制采用集成电路，可预置计数器，计数器可在1～999范围内任意选取。仪表面板上设有预置开关、数码显示，装有启动、停止、暂停按钮。击实仪可按事先设定的击实次数自动击实，达到设定值时自动切断控制电路，并关闭电机。仪器的机械传动与控制分为两部分，以提高整机的可靠性。为确保击实仪的工作安全可靠，击实仪的所有传动部件及重锤均安装在机壳内，并有一个安全操纵杆，当试模正在装入或取出时可使击实压头不能落下。
二、主要技术参数
1、击锤质量：10210±10g
2、击锤落差：457.2±2.5mm
3、击实速度：60±5次/mim
4、击实次数可预置、预置范围：1-999次
5、电机功率：370W
6、电源电压：AC380V
7、外形尺寸（长×宽×高）：540×370×1750mm
8、整机重量：约180kg
