水灰比快速测定仪
更新：2017/8/26 9:26:43 点击：
介绍
一、设计说明：本仪器系根据交通部四航局一公司高级工程 师潘敏耗同志的1986年第三期《水运工程》 发表的《新拌混凝土快测技术的综合应用》制造 而成的。
二、适用范围：
1、本仪器适用于快速测定新鲜混凝土水灰比 W/C值。
2、测定单位体积混凝土中的水泥含量C（克/ 升或千克/米3）。
3、测量水泥的细度，遗留0.08毫米筛孔的百 分率d%。
4、应有本仪器的容量并可以测定水泥，砂石的 视比重。
三、仪器的结构性能

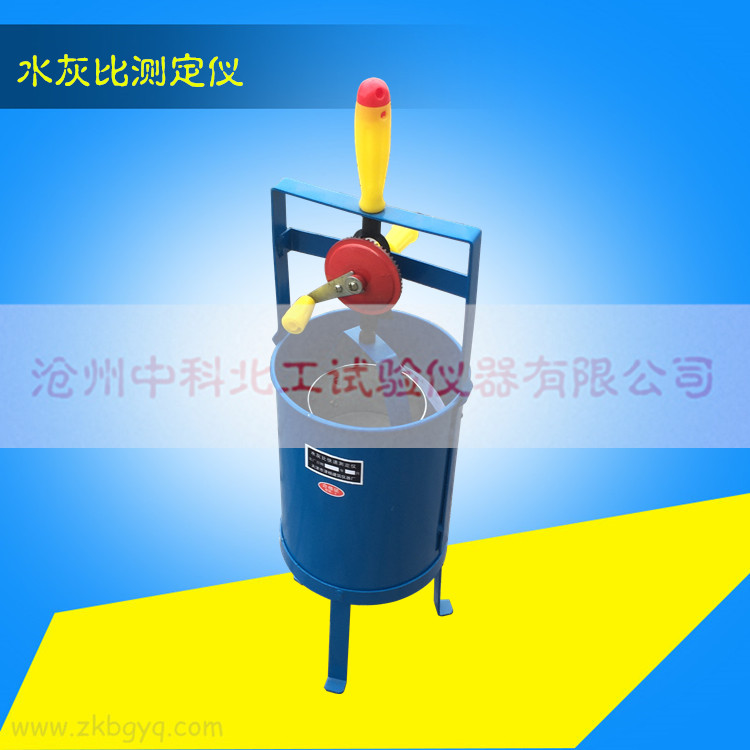

1、本仪器由支架，放水阀，搅拌桶，搅拌翅，水筛，水摇钻框架等组成。
2、拌混凝土该仪器为手动机械装置，操作简单 ，不需能源，筛洗混凝土中的水泥效果好。
3、本产品重量轻，携带方便，使用后容易清洗。
4、应有本仪器能快速测定处新拌混凝土氺灰值 ，及时控制混凝土制冷，防止发生重量事故。
5、本仪器试验测试的复演性好。
四、操作顺序
1、用塑料标准升1000Cm3量取2000Cm3清水倒入 塑料盆中。
2、用塑料标准升量取混凝土拌合物1000Cm3，并 称其重量r混克/升
3、用常规方法测定新鲜混合土的塌落度S.E值， 或者用T型插管快速测定仪，测定塌落度T值，并 估计出单位用水量
W=10/3(sL+K),K值见附表1：
4、将塑料淘米筛放进塑料盆中，并将1升（1000Cm3）新混凝土倒入筛中淘洗。
5、将混有细砂的稀释水泥浆倒入另一塑料盆中。
6、然后再将混有特细砂的稀释水泥浆用小碗盛入水泥筛，摇动仪器把手，保持每分钟60次。发放是正转5次，反转5次，过滤出稀释水泥浆。
7、待全部稀释水泥浆过滤后，在摇动仪器把手，使稀释水泥浆充分拌匀后，打开放水阀门，用（5000Cm3）容量接满稀释水泥浆溶液，轻轻刮去瓶口表面的水泥浆气泡。加上代有φ3毫米的塑料盖子，擦干瓶子外边的水分后在天秤上称其重量N。
8、用熔炼瓶的容积V去除稀释水泥浆溶液的重量M，得稀释水泥浆的比重：rC+W=M/V
9、计算单位水泥含重：C=Cr/rC
10、根据测定的水泥细度α％，修正水泥含量：C=C/1-α％
11、修正后的稀释水泥浆比重：rC+W=2000+C/rC+W
12、根据实测混凝土坍落度值估算单位用水量W值，选择水灰比值得计算经验公式：C/W=α(rC+W-b)见附表2：
13、计算水灰值的误差▽％：▽％=（（C/W)配-（C/W）测）X100％/（C/W）测
