手动土壤相对密度仪
更新：2018/1/9 18:15:58 点击：
- 型号：XD-1
介绍
一、概述：本仪器用来测量粒径小于5mm之凝聚土的最小孔隙比，以供技术相对密度。
二、技术参数：
金属容器筒：
容积：250立方厘米 内径直径5cm 高12.7cm
容积：1000立方厘米 内径直径10cm 高12.7cm
锥重：1.25kg±5g 落高：15cm
锥座直径：4.5cm
三、主要结构：

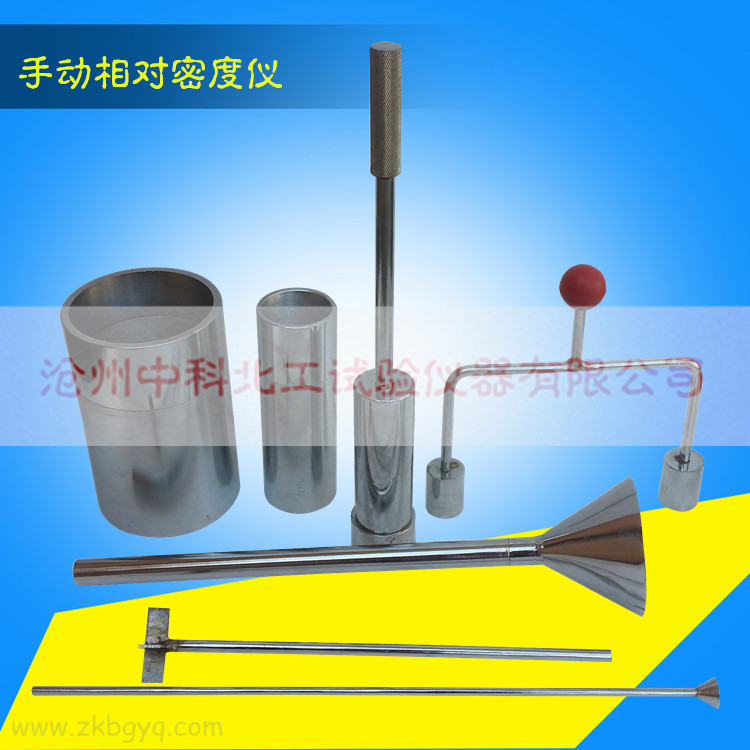

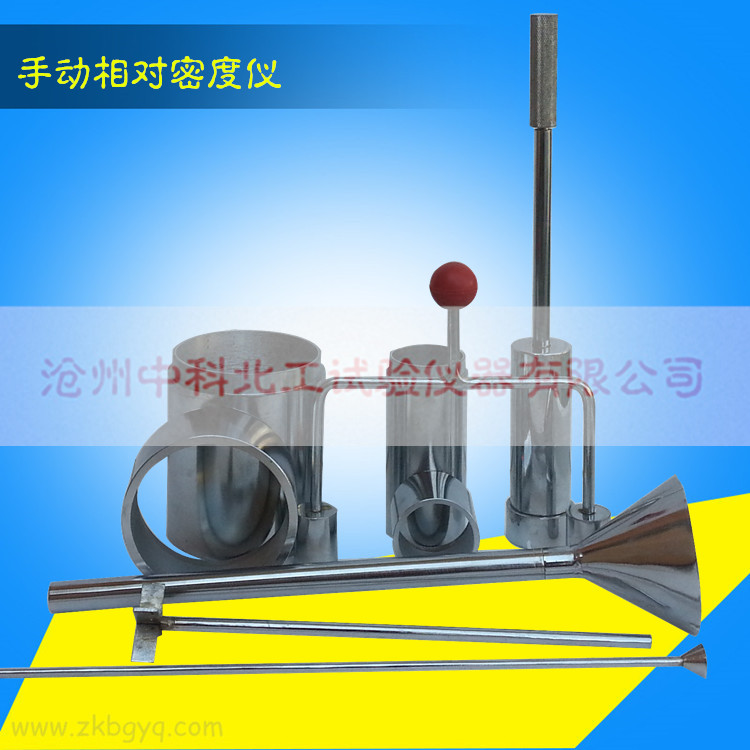

本仪器由容积筒、击锥、振动仪、漏斗、锥形塞、拂平器等组成。
1、漏斗、锥形塞、拂平器为测定最大空隙比用。
2、容积筒、击锥、振动仪为测定最小空隙比用。
四、相对密度仪使用方法：
详细步骤请参阅中华人民共和国水利部土木工实验操作规程。
以下仅供参考：
最大空隙比的测定：
1、区具有代表性的试样约1.5kg经风干后用手搓揉散置于一橡皮球上，并拌和均匀。
2、将锥形塞自漏斗底部穿入后向上提起，使锥体堵住漏斗下口，放入容积1000cm3量筒中，使其下端与筒底接触。
3、称取试样700g,均匀倒入漏斗中，同时提起漏斗与锥并移动锥形塞使砂样缓缓且均匀分布落入量筒中，进行过程中徐注意漏斗下口、经常保持高出砂面月1-2cm。
4、待试样全部落入量筒后，用拂平器小心拂平砂面，注意勿使量筒振动，以达到试样很松的堆积。然后从量筒刻度上测读试样的体积。
5、以手掌或橡皮塞堵住量筒口，将量筒倒转，然后再迅速转回原来位置，如此重复几次，记下体积的最大值，计算其最大空隙比。
注：若试样不含大于2mm的颗粒时，可取试样400g用250cm3的量
筒进行试验。
最小孔隙比测定：
1、取具有代表性之试样600-800g倒入1000cm3的金属密器筒内，用振动仪敲打容器两侧。每分钟各150-200次，在这同时，用击锤于试样表面每分钟锤击30-80次，直至砂样体积不变为止（一般为3-5分钟）。
2、然后进行第二次加土，照上法仍进行振动和锤击。
3、第三次加土时，应先作容器筒口加一套圈，加土击实后，取下套圈用修土刀削去容器顶面多余试样，称重后计算其最小空隙比。注：若试样不含大于2mm的颗粒时，可取试样600g用250cm3的容器进行试验。
五、注意事项：
1、击打砂样时容器筒应放在置平的平面上，并检查出击锤等部件螺丝连接处是否有松动现象。
2、试验过程中，敲打时要用足够力量使试样处于振动状态，锤击时，粗粒可用较少击数，细砂应用较多击数，击锤须自由垂直落下，锤击部分须均匀。
六、维护与保养：
1、试验完毕后，仪器应清洗干净，并涂上防锈油。
2、仪器不用时加罩保存。
3、本仪器在正常情况下使用，年限为十年。
