一、概述
采用TS4型土壤含水率测定仪，可以极其迅速地测定原状土的天然含水率和容重以及其它情况下的含水率与容重，与相应的仪器配合使用也可以测定土的其它性质例如粘性土的液限，砂性土的筛分等。
TS4型土壤含水率测定仪结构简单，重量轻，便于携带，使用方便，特别适用于现场测试工作的需要，可供建筑设计、施工等部门作土壤含水率和容重的检测之用。
二、主要技术参数
1、浮秤颈管直径：4cm
2、切土环容积：200cm3
3、标定砝码重量：123g
4、适测土的比重半径：2.60～2.70g/cm3
5、湿容重标尺范围：1.2～2.2g/cm3
6、干容重标尺范围：1.0～2.2g/cm3

7、外形尺寸：180×180×450mm
8、重量：2.5kg
三、结构原理
TS4型土壤含水率测定仪是根据浮体所排开之液体的重量相等，这一原理而设计的已知被测定土样的体积，把盛有土样的浮秤放入水筒中，即可从水面与浮秤颈管上的标尺接触处的刻度读出湿容重，再将土样放到盛有水的小水筒中，并将此小水筒与浮秤挂连一起面放入大水筒中，从水面与干容重标尺的接触处读出土样的干容重，依据土样的干容重即可计算出其含水率来。

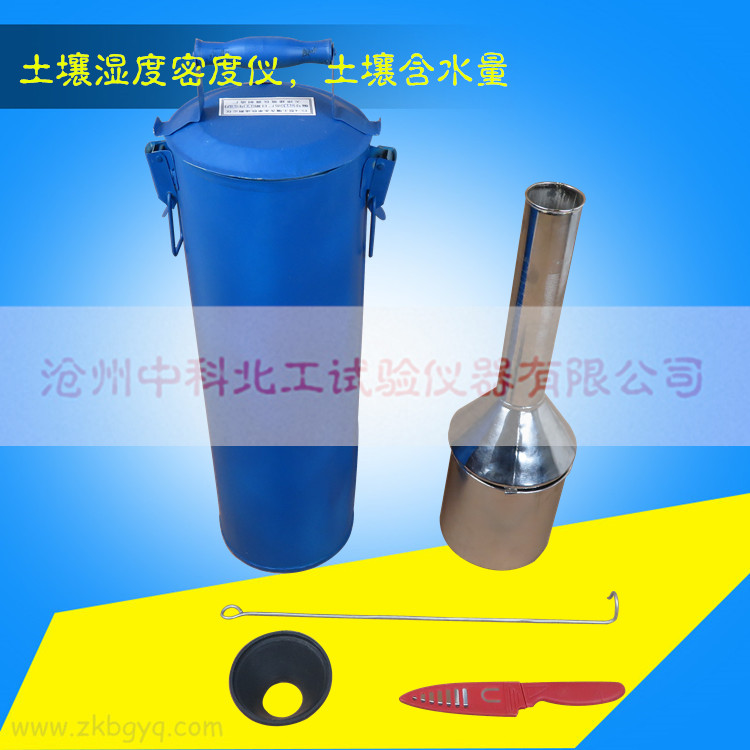

仪器的主要部分是浮秤（6）和小水筒（11）如图一所示，整个仪器装在大水筒（5）之中，加上各种胶垫，使得各部分保持相对应位置携带时不至于互相碰撞。
