一、产品概述
1、贯入法检测是根据测钉贯入砂浆的浓度和砂浆抗压强度间的相关关系,采用压缩式作弹簧加荷,把一测钉贯入砂浆中,由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的一种新型现场检测方法。
2、贯入法检测砂浆抗压强度技术在砂浆强度检测技术领域中因其:(1)操作简单;(2)检测结果准确;(3)试验费用低廉等优点深受用户好评,销售热线1372 2705231也是目前现场砂浆强度检测中使用最为广泛的一种检测技术。符合行业标准《贯入法检测砌筑砂浆抗压哟度技术规程》(JGJ/T136-2001)。
3、SJY800B型贯入式砂浆强度检测仪(简称:砂浆贯入仪),用于砌体砂浆强度检测,它采用杠杆式加力方法,具有重量轻,操作简单,检测精度高等特点,即减轻了检测人员的劳动强度,又提高了检测效率,是回弹法、原位推出法等方法的替代产品,其产品性能达到了国际领先水平。
二、技术参数:
1、贯入仪贯入力:800±8N
2、工作行程(贯入深度):20±0.1mm
3、数显贯入深度分度值:0.01mm
4、测钉长度:40±0.1mm
5、测钉直径:3.5mm
6、测钉顶尖锥度:45°
7、测钉量程槽长度:39.5+0.1mm
7、售后咨询:1.3722705231
8、使用环境温度:-4℃~40℃
三、使用说明:
1、贯入检测步骤:
(1)用砂轮片将砌缝表面打磨平整。
(2)将测钉插入贯入杆的测钉座中,测钉尖端朝外。
(3)左手水平托住贯入仪,右手将摇柄套入仪后部的螺母上,然后顺时针旋转7~9圈,妆发现扳机晃动一下,表明贯入仪挂起钩已挂上,此时停止摇柄顺时针旋转,改为逆时针旋转,将螺母退回贯入杆末端,这时贯入仪便可进入下面的检测了。
(4)检测时,一手水平托住贯入仪,让贯入仪的扁头与打磨平整的砌缝表面接触上,另一手扣动扳机,贯入仪自由释放能量,这样就完成了一次检测;售后咨询:1372.2705231移开贯入仪及测钉,用吹风器吹吸一下测孔。
(5)最后用深度测量表测量测 深度,从表盘上的直接读取测量表显示值di,并记录在记录表中,贯入深度按下式计算: di=20.00-di′
这样就完成了次完整的检测工作,查测强曲线便知砂浆强度。
2、测点布置
(1)检测砌筑砂浆抗压强度时,应以面积不大于25m2的砌体构件或构筑物为一个构件。
(2)按批抽样检测时,应取龄期相近的同楼层、同品种、同强度等级砌筑砂浆且不大于250m2砌体为一批,帛样数量不应少于砌体总构件的30%,且不应少于6个构件。基础砌体可按一个楼层计。
(3)被检测灰缝应饱满,其厚度不应小于7mm,并应避开竖缝位置、门窗洞口、后砌洞口和预埋件的边缘。
(4)多孔砖砌体和空斗墙砌体的水平灰缝深度应不大于30mm。
(5)检测范围内的饰面层、粉刷层、勾缝砂浆、浮浆以及表面损伤层等,应 清除干净;应使待测灰缝砂浆暴露并经抽样调查平整后在进行检测。
(6)每一构件应测试16点,测点应均匀分布在构件的水平灰缝上,相邻测点水平间距不宜小于240mm,每条灰缝测点不宜多于2点。

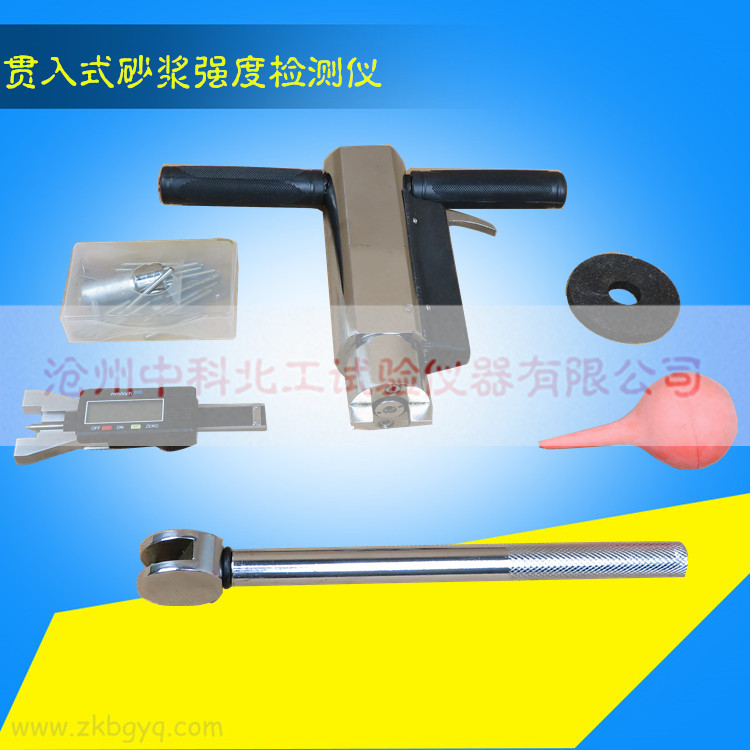

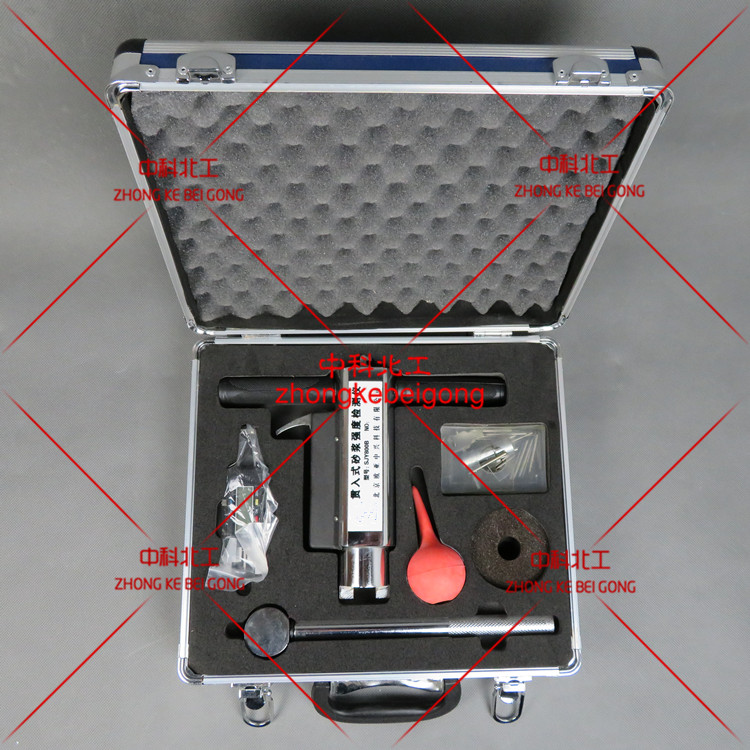

四、产品配置
1、SJY800B型主机:1台(带数据处理器);
2、贯入深度测量尺:1只
3、测钉:一盒(40个)
4、测钉量规:1 只
5、测钉座螺母旋紧扳手:1个
6、加力器:1个
7、吹风器:1个
8、砂轮:1块
9、弧线钩式省力杠杆:1个
10、直读自复位式数显贯入深度测量表:1只
11、仪器检验合格证书:1本
12、行业标准规范:1本
13、说明书:1本
14、铝合金包装箱:1只
五、产品配置详细介绍
(1) 贯入仪主机:它采用机械贯入方式,依靠特种装置的弹簧提供检测所需的能量,由于弹簧的每次压缩量相同,因而使每次释放的能量相同,这样就保证了检测的准确性、可靠性。
(2)贯入深度测量尺:它是用来测量贯入仪主机测试产生的测孔深度,所测数据为实际深度,不需要计算,任意点调零。
(3)特制测钉:它是由特种钢材经过磨制而成的,客服热线:1372.2705231是贯入仪主机检测时必备的专用工具,测钉在插入贯入仪主机的测钉座后,从贯入仪主机中受压缩弹簧释放时产生的能量中获取动量,贯入砂浆中,特制测钉具有极强的硬度,可以保证重复使用数次而不影响检测的精度。
(4)测钉量规:它是当一根测钉经多次使用后还能否继续使用的衡量工具。在衡量一根测钉的寿命时,将测钉量规放置于一水平面上,然后将待衡量的测钉根部抵住量规槽的一端,顺着量规槽的方向将测钉放下,看测钉能否通过量规槽,若通过了,则此根测钉则不能使用。
(5)测钉座螺母旋紧扳手:用于旋紧测钉座螺母以固定测钉。
(6)加力器:它是主机工作时的辅助工具。依据杠杆原理设计,采取偏心轮形式设计制作,能轻便快速的给贯入仪主机加荷。
(7)吹风器:它是用于吹吸测孔中可能存有的灰尘及砂粒,防止由此而带来的检测误差。
(8)砂轮片:用于打磨砂浆表面,使其平整以消除测量测孔深度时可能产生的误差。
六、常见故障及排除
现象1.无法挂起钩: 原因挂钩磨损或螺母磨损, 处理方法:返回厂家更换挂钩或更换螺母。
现象2 贯入力很低: 原因工作弹簧断裂,处理方法:返回厂家更换弹簧,重新校准。
现象3.挂钩后释放不了: 原因:贯入杆端头被卡住, 处理方法:贯入杆另一端用锤用力敲击一下
现象4.贯入深度测量表测头断了: 原因人为摔坏, 处理方法:更换测头或重新购买一只贯入深度测量表。
现象5.测钉插不进去: 原因贯入仪主机空弹了, 处理方法:松开小螺帽,将测钉座口扩开
七、维护、保养
1、贯入仪主机使用一段时间后,需拧开后盖,给减压轴承抹上一些机械用黄油,这样在旋转螺母时比较省力。
2、贯入仪在挂钩状态时不应保持较长时间,应尽快释放工作弹簧。
3、不得随意空弹及拆卸贯入仪主机,以免影响使用寿命和测试精度。
4、贯入深度测量表应轻拿轻放,注意保护测头,以防摔坏。
5、贯入仪每年至少应在法定剂量部门校准一次
八、使用注意事项: 销售Q Q:91612 9270
1、贯入式砂浆强度检测仪在挂钩状态时不应保持较长时间同,应尽快释放工作弹簧。
2、不得随意空弹及拆卸贯入仪主机,以免影响使用寿命和测试精度。
3、数显贯入深度表应轻拿轻放,注意保护测头,以防摔落。
4、贯入仪每年至少应在法定计量部门校准一次。
