依据《GBT26000-2010 膨用玻化微珠保温隔热砂浆》测定细集料堆积密度。

试验方法：堆积密度和堆积密度均匀性试验方法；

设备；

烘箱和干燥器。

天平：精度为0.01g。

量筒：圆柱形金属筒（尺寸为内径108mm、高100mm）容积为0.001m3，要求内壁光洁，并具有足够的刚度，量筒应经常进行校核。

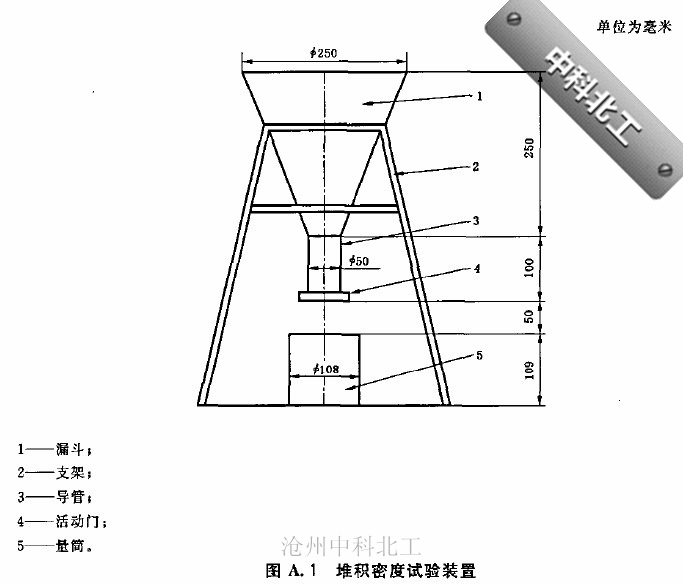

漏斗：见图。 技术支持：13.722705231

试验步骤；

将按7.2.2方法取出的试样，在383±5K（110±5℃）下烘干至恒重，随后移至于干燥器中冷却至室温。

将烘干后的试样注入漏斗，启动活动门，将试样注入量筒。

用直尺刮平量筒试样表面，刮平时直尺应紧贴量筒上表面边缘。

称量量筒及试样质量；

试验过程中应保证试样呈松散状态，防止任何程度的振动。

结果计算；

堆积密度按式（1）计算：

P=（m1-m2）/ V

式中：P——试样堆积密度，kg/m3；

      ｍ1——量筒的质量，kg；

      ｍ2——量筒和试样的质量，kg；

      V——量筒的容积，m3。

试验结果取两次试验结果的算术平均值，保留三位有效数字。

记录五个试样中的堆积密度最大值、最小值和算术平均值，保留三位有效数字。
