TST—55型

一、用途及使用说明

本仪器可供测定粘质土在变水头下渗透试验。

二、结构性能

该仪器与WS—55渗透仪原理用途完全相同，在压紧方式上改成中间螺旋杆旋压，并对同类型仪器不足之处做了适当改进，操作使用更为简便。

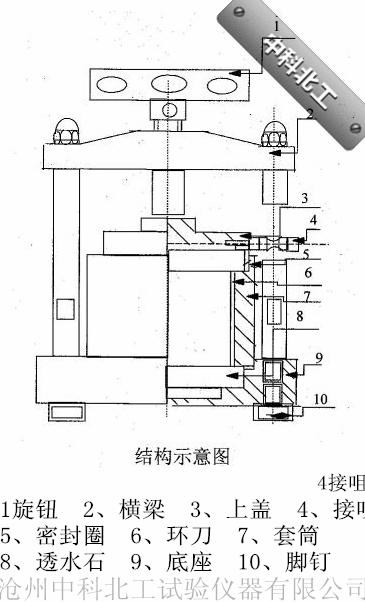

仪器主要由上盖，底座，套座，环刀，透水石，螺杆等组成（见示意图）。

本仪器不附供水设备 技术Q Q：9 16129270

本仪器设计制造符合GB9357-88、《土工试验规程》（SL237-1999）、《公土工试验规程》（T0130-93）中的粘质土在变水头下渗透试验。

三、主要规格，

1、试样尺寸：Φ61.8mm、高40mm（面积 30cm2）

2、仪器外形尺寸：Φ118（管咀除外）高度约155mm

3、仪器净重约3.5kg

四、操作步骤

1、参照水电部土工试验规程SD128-012-84，制备样，或参照JTJ051—93《公路土工试验规程》T013—93

2、把渗水石，密封圈放入底座中，将套筒内壁涂一层凡士林，放入土样环刀，刮净多余凡士林置于底座上。

3、放上密封圈，透水石，上盖，旋紧螺杆，不得漏水漏气。

4、把进水管口与供水装置联通，售后咨询：1.3722705231并通水排气放平仪器。

5、在不大于200cm水头作用下静置某一时间，待出水管口有水逸出后即可开始测定。

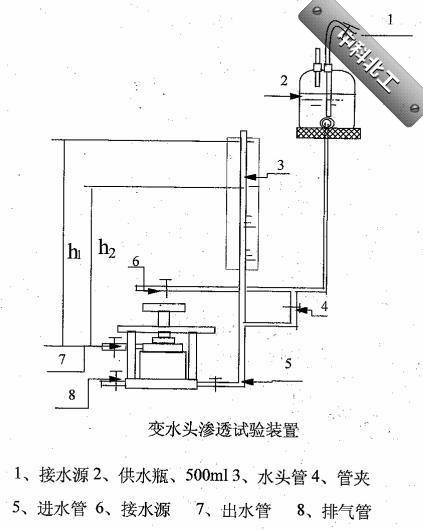

6、试验时，将水头管冲水至需要高度后关管夹开动秒表，同时测记起始水头h1,经过时间t后，再测记终了水头h2，如此连续测2-3次后，再使水头管水位回落至需要高度，再连续测记数次，前后需6次以上，试验终止。同是测记试验时与终止时的水温。

7、按式计算（变水头）渗透系数；

式中：

a——变水头管截面积，cm2；

L——渗径，等于试样高度cm；

h1——开始时水头，cm；

h2——终止时水头，cm；

五、注意事项：

1、上盖出水管处橡胶管不易套至根部 ，须留出6mm以上。以防与套筒受压。

2、每次用完应擦净晾干，密封圈宜抹以滑石粉保存。

3、切土环刀应妥善保管，防止刃口碰损。

售后咨询：1372.2705231

六、备件

除结构图示外备有：

O型密封圈  Ф80×3.1   2件

O型密封圈  Ф75×5.7   2件

透水石      Ф68×10    1件

            Ф65×10    1件

说明书

合格证
