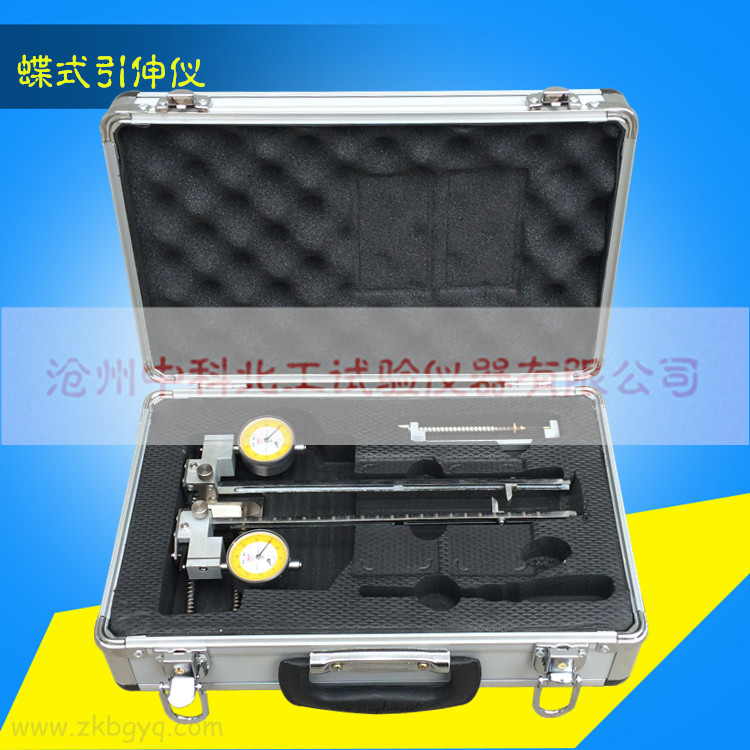

蝶式引伸仪
更新：2018/4/24 12:07:37 点击：
介绍
一、概述蝶式引伸仪系属机械接触式移位计，最适合用来测量材料的各种不大的位移，从而获取材料的机械力学性能的指标。
蝶式引伸仪构造简单，使用方便，工作可靠，适应性好，经济耐用，而且可以重复使用，并可通过增大标距来提高测量的灵敏度。
该仪器重量轻，读书清晰，结构紧凑，可按照不同精度要求选用百分表或千分表，该仪器在材料试验中是理想的测量仪器。
二、结构与原理

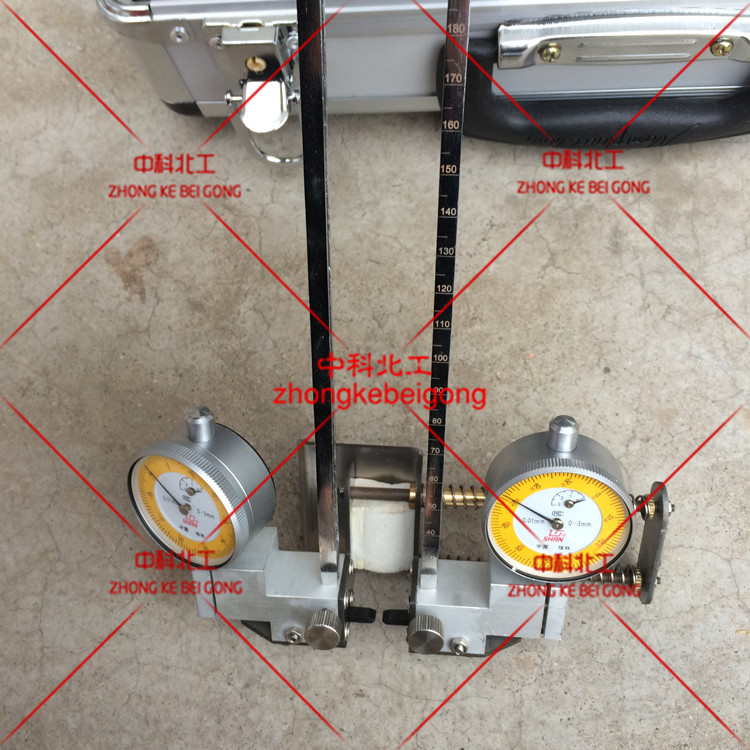

蝶式引伸仪主要由三部分组成：感受变形的部分，传递部分，指示部分。1、感受变形部分：主要由对上刀口和下刀口组成，并直接与试棒接触。上刀口可在标杆中上下移动，在选择位置上固定 ，下刀口可绕自身中点移动，上、下刀口之间的纵向距离就是试样的标距长度，横向距离就是试样的直径变化范围，上下刀口具有较高的硬度和耐磨性。
2、传递部分：把变形传递刀量表通过表装在左、右主体内的两活动下刀口来实现，活动下刀口的一端是60°尖角。另一 端镶有顶尖，均经淬硬处理。活动下刀口分别被支撑在旋入左、右主体的螺轴锥尖上，形成等臂杠杆，两支承点的配合 情况影响量表的数值。引伸仪工作前，传递部分的任务是将试样标距范围内的变形量传递到配用量表上，通过指针的转 动直接反应出来。
3、指示部分：该型式的引申仪配用的两只量表，（分度值为0.01mm的百分表或分度值为0.001mm的千分表）可按不同精 度要求选用，量表测杆的端镶硬质合金片，经研磨光洁度达△10以上。百分表按照GB1219-85检定规程：千分表按 JB1079-75检定标准，检定合格。

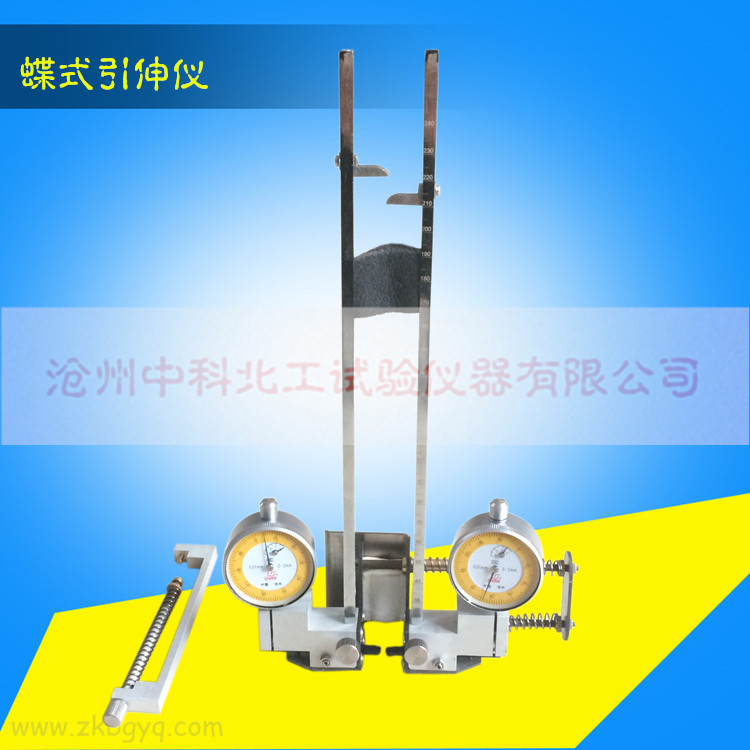

从图上可以看出。当蝶式引伸仪上、下刀口紧卡在试件上时，在试件受压所产生的轴向为位移，使活动下刀绕中点转动 。由于杠杆比为1：1使量表反应出轴向位移数值来。
从构造原理可知，蝶式引伸仪对应测量的灵敏度是可变的，灵敏度标距的增大而提高，但此时仪器的量程变小，因为量表的量程式是一定的。
三、主要规格：
1、夹持试件最大尺寸：
圆柱试件直径φ0-25mm板状试件厚度
2、标距尺寸范围：30-80mm；30-120mm；30-250mm
3、配用量表：
百分表：测量范围0-3m
分度值：0.01mm
千分表：测量范围：0-1mm
分度值：0.001mm
4、配用量表精度等级：1级
