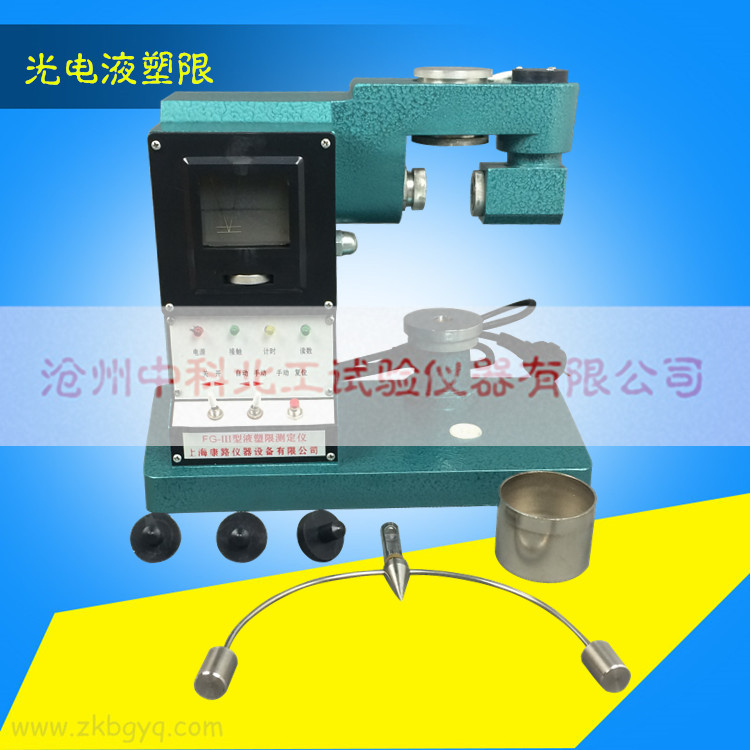

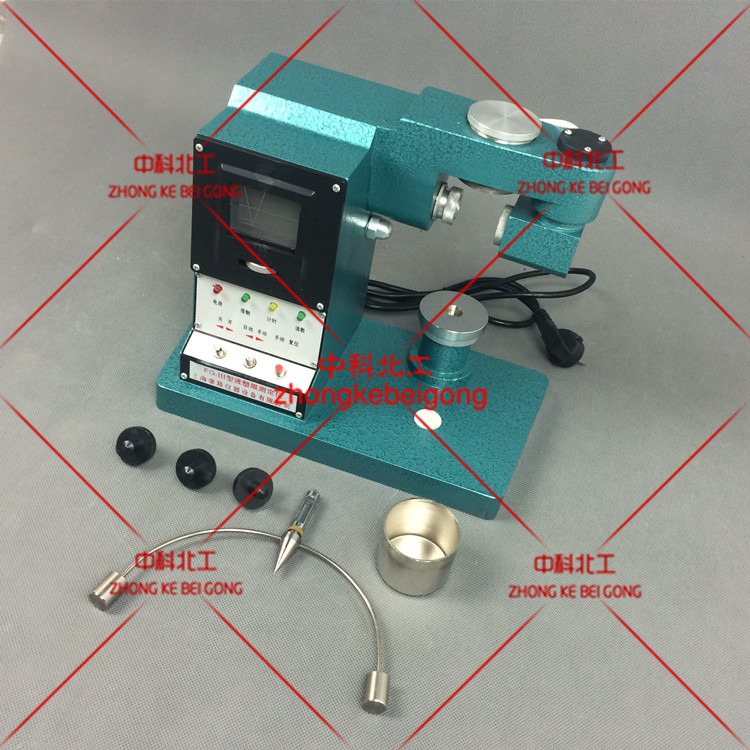

光电液塑限
更新：2017/12/20 9:54:31 点击：
介绍
一、简介本仪器采用光学投影，电磁自动落锥。能测读0～22毫米圆锥任意入土深度，并有圆锥磨损检验装置。仪器具有直观准确、操作简单、无附加力、测读精度高的特点，是土木工程、基本建设的必需仪器。本仪器在一九八四年六月经水电部《界限含水量试验规程会议》审定，给予好的评价，确认FG-III型符合新规程的使用要求，并被推荐使用。
二、结构
（1）圆锥仪——包括平衡装置、微分尺装置、圆锥磁吸头等。
（2）光学投影——包括照明装置、聚光镜、过滤片、物镜、反射镜、零线及锥角磨损检测屏幕。
（3）电磁控制——包括控制线路板、变压器、电磁线圈装置等。
三、主要技术参数
（1）圆锥仪总重：76克±0.2克和100克±0.2克
（2）圆锥角度：30°±0.2°
（3）测读入土深度：0～22mm
（4）测读精度：0.1mm，估读0.05mm
（5）圆锥磨损检测：0.3mm
（6）圆锥下落至读数显示时间：5秒左右
（7）电磁吸力：＞100克
（8）电源：交流200伏±10%
（9）消耗功率：25W
（10）体积及重量：300×160×280mm，自重5Kg
四、使用与操作
（1）调节底脚螺母，使工作面水平。
（2）接通电源，放上测试土样，再使电磁头吸住圆锥仪，使微分尺垂直于光轴。
（3）调节投影物镜，使微分尺景象清晰，再调零线调节旋扭握，使屏幕上的零线与微分尺零线的影象重合。（出厂前已调好）
（4）转动平台升降螺母，当锥尖刚与土面接触，计时指示管亮，圆锥仪即自由落下，延时5秒，读数指示管亮，即可读数。如要手动操作，可把开头扳向“手动”一侧，当锥类与土面接触时，接触指示管亮，而圆锥仪不下落，需按手动按扭，圆锥仪才自由落下。
（5）读数后，要按复位按扭，以便下次进行试验。
