水泥试验磨
一、用途
水泥统一试验磨是水泥厂化检室测定水泥熟料标号及熟料化学分析必不可缺的设备,该机还可用来研磨其他物料。
该试验磨具有结构紧凑、操作方便、维修简单、性能可靠、良好的防尘隔音效果,采用定时器控制自动停车等优点。
二、主要技术参数
1、磨机转速:48r/min
2、研磨体装载量:100kg
3、研磨体及配合数量:(由用户另购)
4、一次物料装入量:5kg
5、入磨物料粒度:<7mm
6、粉磨时间:~30min
7、电动机功率:1.5KW
8、电源电压:380v
9、电源频率:50Hz
名称 |
球径:Φ(mm) |
数量(个) |
重量(kg) |
钢球 |
40 |
43 |
60 |
50 |
37 |
||
60 |
24 |
||
70 |
9 |
||
钢段 |
Φmm×L(mm) |
374 |
40 |
25×30 |

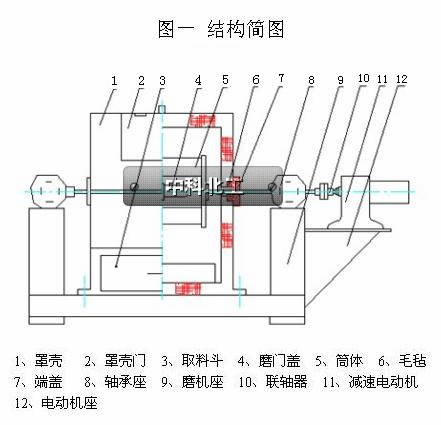

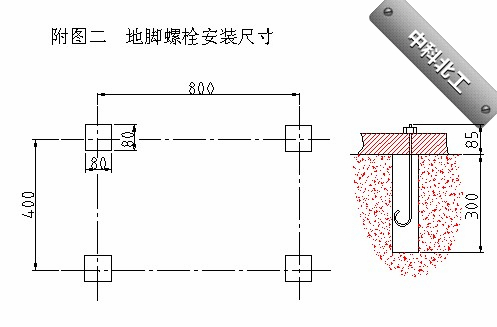

三、结构(见附图一、图二)
本试验磨由罩壳、磨机、支座及电器控制箱等四个部分组成。
1、罩壳:罩壳由2mm厚的冷压钢板组成,分上下两罩,上罩装有罩壳门,下罩壳有取料斗,可盛放磨好的物料,罩壳与磨机轴用带有毛毡圈端盖密封,所以罩壳起到隔音和防尘的良好的密封作用。
2、磨机:由筒体、磨门盖、轴承及轴承座、联轴器、齿轮减速机等组动减速机及电器控制箱等,磨机座部有4个F14底角螺栓孔,用以固定全套设备。
